HDMI线材焊接 - 简版
KEVINQIU
楼主
2011-05-12 20:13:41

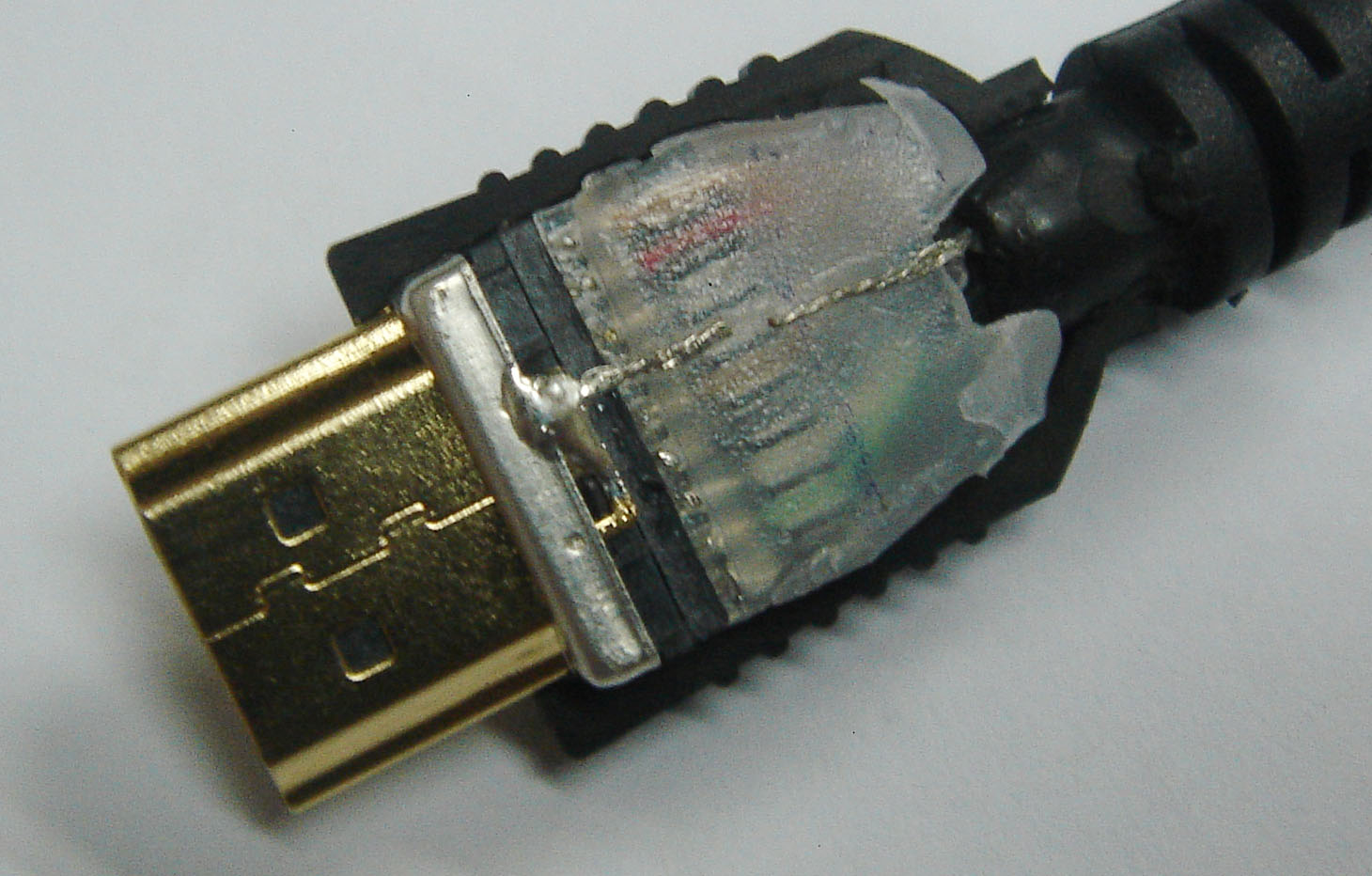

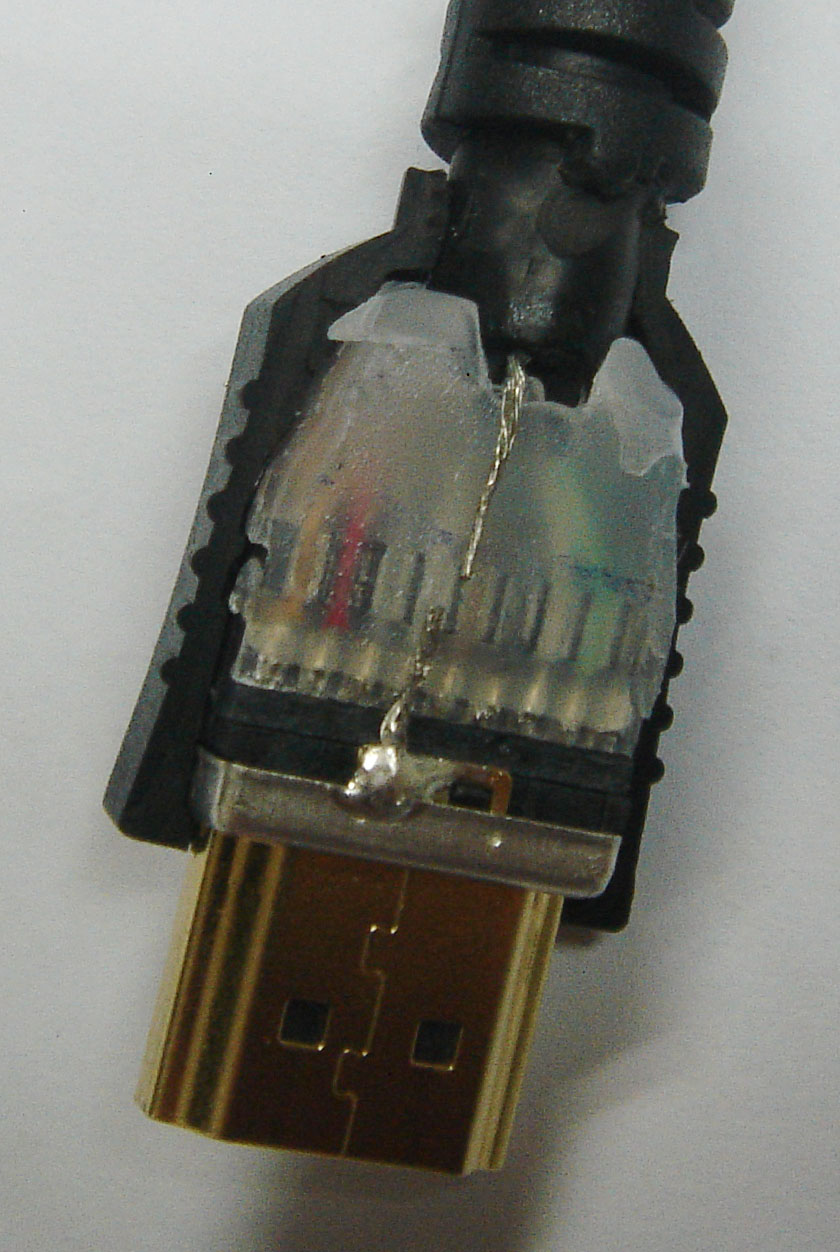

各位XDJM们，请帮忙看一下我公司做的HDMI焊好的地线，摇摆测试不到20下地线就断开了，是怎么回事啊，有什么解决的方法。谢谢！！！
KEVINQIU
1 楼
2011-05-12 20:14:41
KEVINQIU
2 楼
2011-05-12 20:15:17
393042706
3 楼
2011-05-13 12:31:43
搞不懂地线怎么管子都不套一根？
KEVINQIU
4 楼
2011-05-13 17:28:42
你好，请问套了套管是否可以解决此问题？
jerry5678
5 楼
2011-05-31 19:21:39
谢谢无私分享,可惜金币不够。。
xupeng
6 楼
2011-06-02 16:06:55
地线留长点，镀锡不要镀那么多，地线镀锡后更容易断。另外LZ的HDMI做的有点牛，没有地线和编织，13芯的芯，够牛！够经济！
janeyang86
7 楼
2011-06-03 18:19:46
这就是目前行业中流传的简易版，单价比标准的HDMI 1.3版要便宜3/1，不过其实可以根据客户要求降规，我做过测试了，1080P显频过的，高频NG，正常用户是可以用的
tianwei
8 楼
2011-06-05 16:51:40
你的地线要留长一点，不要拉的太紧，这样很容易断掉的。 jackylu
9 楼
2011-06-20 11:43:02
镀锡不要镀那么多啊。地线留长点，套套管，再试了看看吧
sx8832
10 楼
2011-06-24 11:32:18
全自动裁线剥皮上锡机
可以同时裁剪剥皮上锡7条线，可以裁剪剥皮上锡UL10064 32AWG OD:0.38MM线规 其它UL1007 UL 1571 UL3302 32AWG 30AWG 28AWG 26AWG 24AWG 等等，更不在话下。
全自动裁线剥皮上锡一体化。全自动，自动上锡，自动上锡水。可设定包装数量等等一系例功能。
欢迎前来订购，订购热线：0769-38988832 黄生 15099750877
hbszlyl
11 楼
2011-07-13 19:25:33
地线留长点，加个热塑管热塑，然后包一圈美纹纸把地线固定，避免注塑外膜时露地线
hbszlyl
12 楼
2012-11-10 11:44:00
地线加套管注塑在内模里面
oakmark
13 楼
2012-12-07 14:03:33
太简单的问题
ZAQWSX
14 楼
2012-12-08 14:14:27
主要是地线要留长些，另外地线镀锡多了，这样就会变硬跟容易断
huyen8077
15 楼
2013-06-25 21:05:49
楼主用的那家的设备焊的？
xiaofan
16 楼
2013-06-28 08:40:39
線念的太緊，地線上加個套管可以克服
