电线电缆网 > 通讯电缆 > 再次请教芯线回波峰值问题（完整版）
再次请教芯线回波峰值问题 - 无图版
jswjyzw --- 2011-03-15 14:49:53
1
这个问题以前发布过，不过有些回答叫人无从下手，或指导性不明确
问题：
芯线上在线可以看到在2700MHZ的地方有一固定回波峰值存在
成品后测试也有
请教从哪个部位入手？
谢谢
stranger --- 2011-03-21 15:53:01
2
你的是什么线?相对传输速率是多少?
能否发个截图上来?
jswjyzw --- 2011-03-22 10:36:17
3
谢谢
RG6
传播速率83%
图扫描后再上传
1qazxsw2 --- 2011-03-22 11:57:47
4
與編織節距及導輪都有關係的
jswjyzw --- 2011-03-22 12:04:52
5

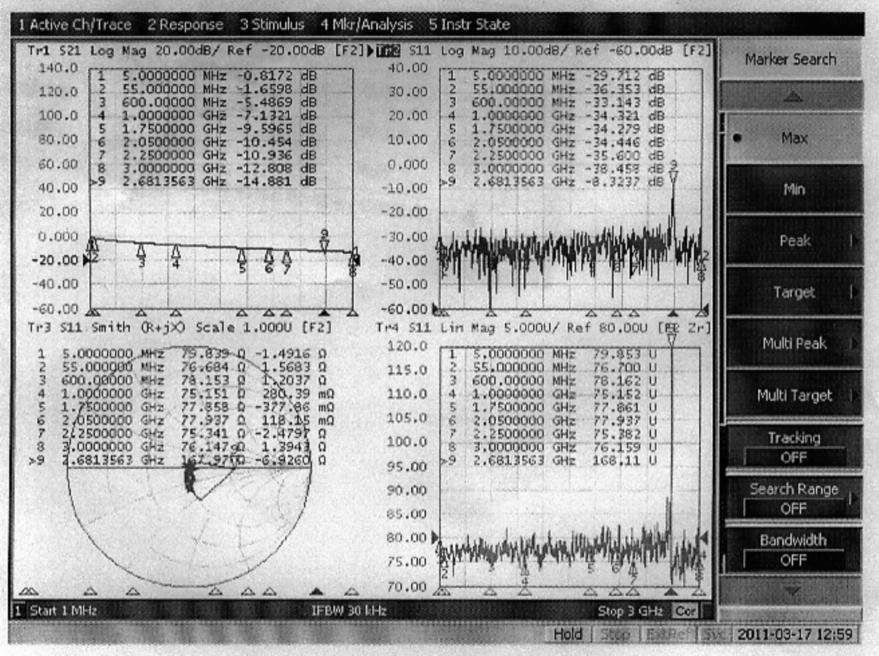

扫描图
jswjyzw --- 2011-03-22 12:16:17
6
不好意思
请斑竹把图处理出来
2000 --- 2011-03-22 12:43:56
7
导体是绞线吗？绞距多大，编织节距多大，其中有节距在45mm左右的吗？或者有导论直径在14mm左右的
jswjyzw --- 2011-03-22 15:34:45
8
看清楚我前面的描述:
"芯线上在线可以看到在2700MHZ的地方有一固定回波峰值存在"
不要再讨论编织的问题了
stranger --- 2011-03-23 13:09:08
9
同意7楼的看法:
计算下来,应该是间距46mm左右的周期性变化带来的此峰值.
请查询:
1.你的导体绞线吗?如果是的话,绞距多少?
2.生产过程中张力控制有无异常?
3.生产过程中过线轮(或轴承)有没有半径14~15mm尺寸的?
4.前后牵引机的轮子有没有该尺寸的?
jswjyzw --- 2011-03-23 15:23:37
10
这些我都明白,就是找不到14-15的轮子
jswjyzw --- 2011-03-30 08:49:13
11
如果是张力的问题，那么引起张力波动的根源从哪些点进行排查呢？
nibangjin --- 2011-05-20 13:09:54
12
是否考虑内导体的问题,在进模前加以个合适尺寸的拉丝模具对内导体进行校直和表面清洁处理可能会有所改善.
老牛 --- 2011-12-23 09:58:23
13
本想帮你，你的QQ拒绝被添加，晕
albert0829 --- 2011-12-23 17:30:39
14
驻波移峰
kingy --- 2011-12-28 09:36:44
15
编织的铝箔褶皱了
jswjyzw --- 2012-01-10 10:02:07
16
请教14楼的“驻波移峰”如何理解？
谢谢
zhl --- 2012-02-02 09:39:49
17
我看這個問題不是能計算出來的
