BTTZ电缆工艺卡片 - 简版
学习下 4L很专业
下了看看
</div>
BTLY（NG-A）
铜芯铝护套聚乙烯外护套柔性无机矿物绝缘防火电缆
BTLY防火电缆是由电缆导体、绝缘层、铝护套、隔离层和外护套组成。电缆导体有多股铜线绞合而成；绝缘层采用矿物质绝缘材质；铝护套采用铝质软护套，经特殊工艺加工；隔离层采用矿物质材料；外护层采用低烟无卤或更好的塑料性材质。
隔离型（柔性）无机矿物绝缘耐火电缆
产品执行标准：
1.BS 6387：1994在火焰条件下电缆保持电路完整性的性能要求；
BS6387三项考核：
1.1.950℃，3h火焰下不击穿
1.2.650℃，30min后承受15min的水喷淋（直接浸水亦可）
1.3.950℃火焰下承受15min的敲击振动而不破坏
2.GB/T12706.1（额定电压1KV到35KV挤包绝缘电力电缆及附件）；
3.遵循相应的企业标准。
产品特点：
1.导体：导体为圆形铜绞线（相对BTT的实心铜杆较软）
2.绝缘：绝缘层为纯金云母带（不再与挤包绝缘料复合而成，从而排除碳粒的产生，提高了耐电稳定性）
3.填充层：采用矿物化合物密实填充
4.护套：采用铝质软护套
5.耐火层：在其外覆以火焰下不熔不燃可膨胀阻火的无机物-氢氧化镁或氢氧化铝
6.外护套：低烟无卤或更好的塑料性材质
1.5～6mm²：生产1～37芯
10～240mm²：生产1～5芯
300～630mm²：生产单芯
BTLV：铜芯铝护套聚氯乙烯外护套柔性无机矿物绝缘防火电缆
BTLVQ：轻型铜芯铝护套聚氯乙烯外护套柔性无机矿物绝缘防火电缆
BTLYQ：轻型铜芯铝护套聚乙烯外护套柔性无机矿物绝缘防火电缆
WDZAN-BTLY：低烟无卤阻燃A等级耐火柔性无机矿物绝缘防火电缆
ZAN-BTLY：阻燃A等级耐火铜芯铝护套聚氯乙烯外护套柔性无机矿物绝缘防火电缆
YTTW
铜管波纹护套无机矿物绝缘防火电力电缆
金属护套无机矿物绝缘电力电缆
产品特点：
1.导体：采用多股铜绞线
2.绝缘：采用耐高温合成云母带机械绕包
3.填充层：采用无碱玻璃纤维密实填充
4.护套：采用铜带纵包后焊接成铜管，再经过连续滚轧波纹成型
5.外护套：聚烯烃（低烟无卤）护套（选用）
HFTGB
不锈钢金属护套系列柔性合成矿物绝缘防火电缆
产品特点：
1.导体：导体为圆形铜绞线
2.绝缘：矿物隔氧带，再挤包合成矿物绝缘物质
3.填充层：采用矿物化合物覆合成矿物带
4.护套：采用非磁性的不锈钢带螺旋包覆
5.外护套：低烟无卤护套（选用）
BTTZ
重载铜芯铜护套矿物绝缘防火电缆
产品特点：
1.导体：单股铜棒组成的新型电缆
2.填充层：中间充填氧化镁晶体粉末作绝缘材料
4.护套：采用无缝铜管护套
5.外护套：聚烯烃（低烟无卤）护套（选用）
BTTRZ
柔性矿物绝缘防火电力电缆
产品特点：
1.导体：采用多股铜绞线
2.绝缘层：采用耐高温合成云母带机械绕包
3.填充层：采用矿物化合物密实填充
4.护套：采用矿物化合物

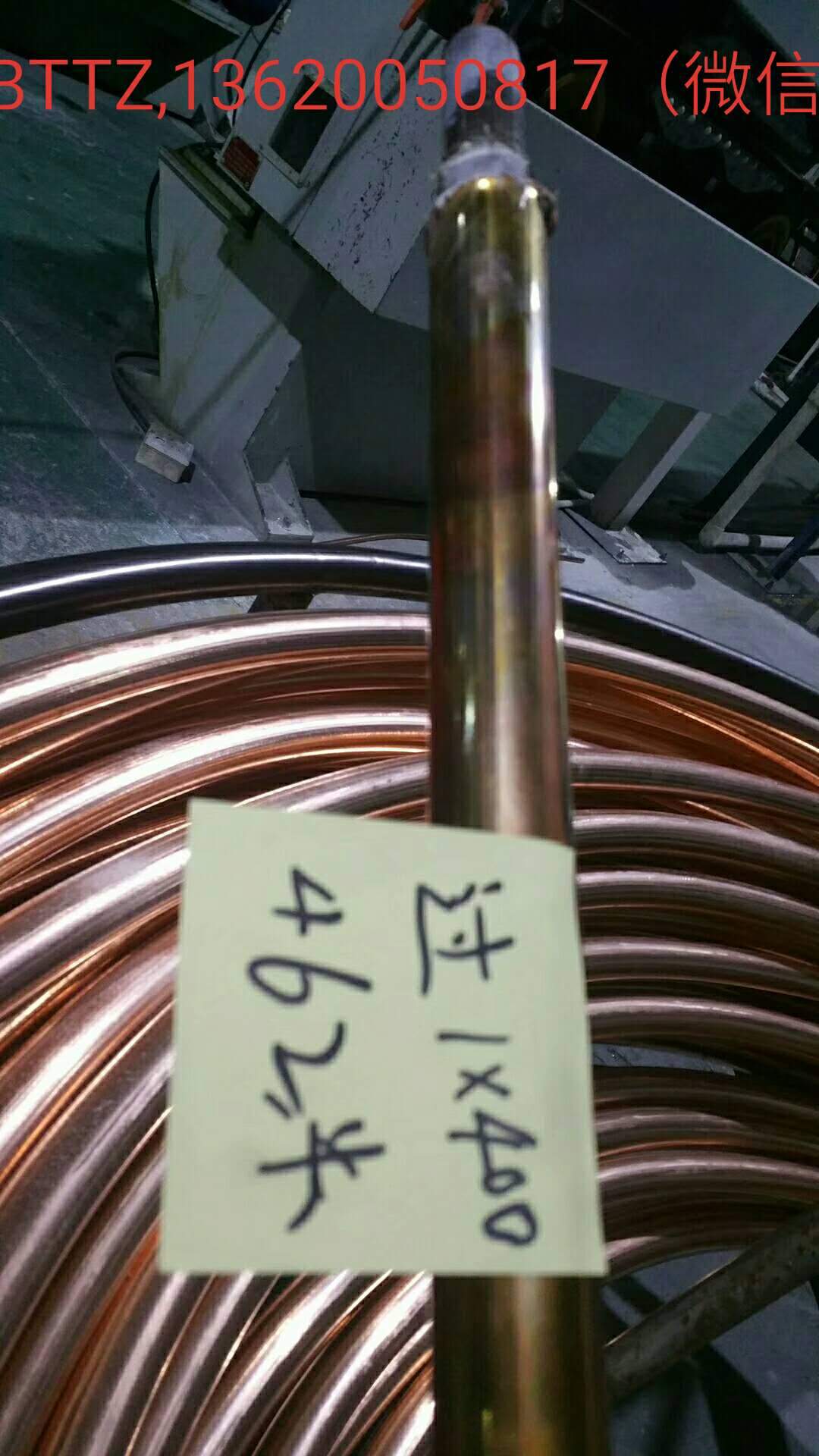

BTTZ最新技术，1*400可以做到460多米，你认为还需要接头吗？有图有真像，需要电缆的可以联系我！
gpt2006:BTTZ电缆工艺
看看
资料真实吗？
hailiang:资料真实吗？
真实的，只是2010年发的
