矿物绝缘电缆目前市场主要有：

1、铜芯铜护套氧化镁绝缘电缆（BTTZ）
生产厂家主要有：宝胜科技创新股份有限公司、久盛电气股份有限公司（湖州）、博侃电气（上海）有限公司（原大丰）等；

2、柔性矿物绝缘电缆（YTTW）
生产厂家主要有：上海胜武电缆有限公司、上海胜华电缆集团以及上海浦东电线电缆（集团）有限公司等；

3、1kV矿物绝缘电缆（BTLY）： 生产厂家主要有：上海高桥电缆集团有限公司等；

4、柔性矿物绝缘防火电缆（BBTRZ）： 生产厂家主要有：上海快鹿电线电缆有限公司等。

针对以上四种矿物绝缘电缆，请各位比较客观地谈谈这几种电缆的结构及优缺点：

李尚联 --- 2010-11-17 10:44:45

2

学习

mrhong --- 2011-04-11 13:26:18

3

特点产品优势不足
BTTZ国标产品，设计师比较熟悉耐电压等级仅为750V，钢硬，重量约为一般电缆的2倍，敷设时不易达到平行整洁的观感效果，且线路长、接头多，查找故障点困难，施工难度较大，在进出配线箱处和桥架内弯曲成型困难，接头处氧化镁极易与空气中的水分发生化学反应易吸潮，施工受影响大。
YTTW具有小幅度的柔软性，弯曲有限电缆铜管采用纵包连续焊接，易脱落，上海世博会中国馆使用时因弯曲半径发生电缆爆裂事故
BTLY覆盖中低压；相对BTTZ具有小幅度的柔软性除铜导体外，电缆外护套为无缝金属管，在腐蚀性环境中易漏电，电缆结构相对复杂
BBTRZ运用了传统的绞线和成缆技术，除了导体不再使用任何金属，使得电缆更柔软，不需要专用终端结头，敷设方便，填充物为矿物化合物，不易吸潮，载流量高。目前只有低压600～1000V

综上所述，除BBTRZ外，其他电缆都采用了金属管作为护套，YTTW和BTLY均不具备完全柔性，BTTZ则是传统的刚性电缆；除BTLY外，其他三种均没有中高压系列；除BTTZ外，其他三种均没有专用接头。

从设计师的角度得出结论：

                         BTTZ设计院使用最广，但是安装最复杂，工期最长，受限太多；

                         YTTW目前因中国馆问题遭受重创，风险大有待观望；

                         BTLY电缆价格过高，经常被业主否决；

                         BBTRZ缺少中压产品，需搭配使用。

allenyuan --- 2011-04-11 16:28:09

4

希望设计师可以考虑 进口电缆

我们代理美国OKONITE防火电缆

请联系 allenyuan@leitaocable.com

hrb2008 --- 2011-04-27 09:29:11

5

现在生产矿物绝缘的有多少家了
kingglb --- 2011-06-07 16:42:41

6

看了mrhong的解释，感觉不全面，先把几张图放上去，大家参考mrhong的解释一看就全明白了



BTTZ--施工难度大


YTTW--跟洗衣机的管子一样，弯曲很难


BTLY--无缝金属管，弯曲难度大


BBTRZ--结构图中没看到金属管，容易弯曲

绿色甲克虫 --- 2011-08-22 08:51:22

7

不知道楼上发布的是什么人，你能不能以事实为根据说话。
jzligy --- 2011-09-02 15:09:59

8

真正可靠的还是铜芯铜护套氧化镁绝缘电缆。
111 --- 2011-09-05 10:50:56

9

说多都是假的

dhn110 --- 2011-09-05 14:59:36

10

矿物绝缘耐火电缆吧

jinhrc --- 2011-09-21 01:52:19

11

MRHONG为快鹿的人，鉴定完毕！
NO001 --- 2011-10-17 14:51:52

12

请问YTTW在中国馆出了什么问题？有图片吗？？？
NO001 --- 2011-10-17 14:54:08

13

YTTW在中国馆出过什么问题？有具体图片吗？？

gaodu --- 2011-10-17 15:25:05

14

听说是裂了，具体的不知道
FJBJ --- 2011-12-07 14:10:14

15

道听途说也能拿来攻击竞争对手吗？不要靠毁谤别来发展自己。

FJBJ --- 2011-12-07 14:16:46

16

BBTRZ是有机、无机混合型耐火电缆，不是真正的矿物绝缘电缆。矿物绝缘电缆国家标准术语对无机矿物绝缘电缆的定义是：“铜护套无机矿物绝缘”。BTTZ与YTTW两类电缆均是由铜护套—无机矿物绝缘层—铜导体组成，很简单的结构，完全符合标准术语定义。BBTRZ电缆完全不符合国家标准术语对无机矿物绝缘电缆的定义。而且BBTRZ电缆的外径是真正矿物绝缘电缆的1.5-2倍，在工程上使用是要增加桥架等附件的造价的。
kingglb --- 2011-12-28 10:39:35

17

看来此帖引来不少枪手，各厂家在此纷纷诋毁，我从一个公正的角度来推波助澜。

1、首先从16楼FJBJ的解释，根据上海科学技术文献出版社出版的由上海市电气工程设计研究会编著的《实用电气工程设计手册》391页，“无机型耐火电缆（也称防火电缆）又称为矿物绝缘电缆，可分为刚性和柔性两种...刚性矿物绝缘电缆采用氧化镁作为绝缘材料，铜管为护套。柔性矿物绝缘电缆大约在20世纪70年代诞生于瑞士的斯图特公司..，我国则于2004年在上海诞生，2006年推广应用”。在接下来的附表中可以看到刚性以BTT为代表，柔性以BBTR分析数据。我前日浏览了2012年即将出版的高规草案中已经引用了这些数据，由此看来16楼的解释有失偏颇。



kingglb --- 2011-12-28 11:16:12

18

2、其次，以YTTW为例，从一些厂家提供的现场施工图来看，确实存在很大的隐患。现附图如下，为了保护厂家利益，此图仅限设计师之间交流参考，严禁下载为他用！









kingglb --- 2011-12-28 11:40:31

19

3、再次，以BBTRZ为例，我受邀前往参观的时候恰逢雨天，看起来很荒芜，厂里只有一个车间在生产，其他车间机器都被搬到外面，地面上都是机器拆下来的水泥洞，据现场工人说集团斥资在进行设备改造。只参观了实验室，在实验室后面拍到了两张照片，然而，真正耐人寻味的是它的施工图。






kingglb --- 2011-12-28 11:53:09

20

最后，对于BTLY，这个声势最为浩大的但是后继却维护不上，最为一名刚刚退休的设计师，我提出几个疑问：

1、铝管的接地问题，在金属活动顺序表中，铝的活跃性远大于铁和铜，作为接地线在使用过程中不会产生电腐蚀而留下隐患吗？

2、样本记载的BTLY的载流量是在环境温度40摄氏度下的数值，而现在国内电器产品的载流量都是在环境温度30摄氏度下的数值，在实际使用中如何与其他电器产品配套？

3、 BTLY载流量以其样本上3*16为例，其环境温度40度时，载流量为99A，而3*16+1*10和4*16的载流量却是102A，按照电气性能原理，芯数多载流量应该小，这又如何解释呢？

4、 其耐火层为MG（OH）2或AL（OH）3在高温燃烧下，会生成MGO和H2O或AL2O3和H2O，生成的水难道对交联绝缘没有影响？

5、 其外护套为聚烯烃或聚氯乙烯。普通聚烯烃对明火可延燃，而聚氯乙烯燃烧会产生有毒气体氯化氢，这与目前消防要求相符吗？

你好 --- 2011-12-28 13:29:19

21

铝接地，估计一个是便宜，另一个是可能他们认为会生产氧化铝保护膜吧？

MG（OH）2或AL（OH）3在高温燃烧下，会生成MGO和H2O或AL2O3和H2O，电缆都烧了，生成的水对绝缘有没有影响已经不重要了吧？电缆什么耐火耐高温只管烧几个小时保证正常工作就可以了吧？真的有火灾，电缆应该会重新敷设的吧？

我觉得最后一个PVC燃烧确实是有毒，确实是不符合有人群的楼宇敷设，之所以他们加这个护套，估计是设计来保护BTLY电缆的金属护套。至于你说的是否燃烧是否有毒，应该不在这个考虑之内。所以我觉得使用这个电缆的时候，还是要注意使用环境的要求。

wangqinfx --- 2011-12-28 16:10:51

22

学习了
飞刀 --- 2011-12-29 07:26:11

23

有优点，也有缺点
shangcable --- 2012-05-29 10:34:22

24

我公司上海胜华电缆集团专业生产：

BTTZ、BTTVZ、BTTYZ、BTTQ、BTTVQ、BTTYQ系列矿物绝缘防火电缆；

YTTW、BTTW系列金属护套无机矿物绝缘电缆（柔性防火电缆）；

YJHLV8、YJHLV82、YJHLV、YJHLV22、VHLV、VHLV22系列稀土铝合金电缆；

铜包铝电缆、预制分支电缆、辐照交联电缆等。

出厂价供应，诚招各地代理商、诚寻有实力、有关系、有背景的项目合作代理人。（姜先生：15221087161 QQ：122377702）


zonefly --- 2012-09-24 16:02:20

25

学习了,很好

dlscable --- 2014-01-12 20:02:03

26

本人上海电缆研究所的研发工程师，氧化镁矿物绝缘电缆和邹纹铜管柔性矿物绝缘电缆都是本所的前辈研发的，本人也涉及过。客观来讲，氧化镁矿物绝缘电缆是最安全、使用年限长，历史最悠久，在国外已经有上百年的使用历史，也基本上只有这种矿物绝缘电缆；这种电缆散热性最好，铜护套可做地线；所以安全、载流量大；但缺点是长度受限制，这可以通过技术和工艺改进来提高长度。另外，由于改产品技术门槛较高，很多想进入该领域的企业受阻后开发了其他防火电缆。邹纹铜管柔性矿物绝缘电缆，邹纹铜管很硬，弯曲半径更大，且易产生焊缝和开裂，何谈柔性。除氧化镁矿物绝缘电缆，其他3种电缆都使用云母带作为绝缘，云母带非常脆、易掉落和开裂，而且也和容易吸潮。从安全性和使用寿命、总体运行成本，氧化镁矿物绝缘电缆最具优势。但中国特殊的国情，只要公关做得好，就有市场，因此其他几种电缆也卖了不少。
zydl --- 2014-04-05 15:57:25

27

广东省东莞市中亚电缆有限公司专业生产BTTZ矿物绝缘电缆及BTLY（GN－A）柔性防火电缆、YTTW柔性防火电缆、BBTRZ柔性防火电缆等，尤其是是BTTZ型矿物绝缘电缆可根据用户线路回路长度生产，免使用中间连接器，提高施工效率，节省人工费用，提高供电线路的可靠性，很好的防范了矿物绝缘电缆最大隐患的发生。 有需要了解矿物矿物绝缘电缆资料的可以找我哦，联系电话：188 1908 4990（杜）

shengwu123 --- 2015-01-19 20:01:41

28

上海胜武电缆有限公司 专业生产YTTW柔性矿物绝缘电缆，中华人民共和国行业标注图集起草单位，如有各位有什么技术问题，销售问题，请联系王振华：15210523675，欢迎各界专家和广大用户到厂里参观，对以上说的中国馆事情问题可以邀请去参观，调查用户使用情况。欢迎大家咨询;15210523675
feng4797 --- 2016-08-27 09:00:14

29

对于btly的电化学腐蚀问题：电化学腐蚀是在两个金属存在电位差时才能发生电化学腐蚀，只是作为接地，且铝护套和铜导体之间有绝缘层间隔，怎么会发生电化学腐蚀呢

qinnina --- 2016-09-28 10:21:01

30

BTLY产品结构：
1、导体为圆形铜绞线（相对BTT的实心铜杆较软）
2、绝缘层为纯金云母带（不再与挤包绝缘料复合组成，从而排除碳粒的产生，提高了耐电稳定性）
3、金属套为连续挤出的铝金属管（大大简化了BTT的铜管拉拔工艺）
4、隔离套（交联绝缘）
5、耐火层
6、外护套塑料（聚烯烃Y或聚氯乙烯V）



第2项有关绝缘层结构的注解如何理解，为什么不能挤包XLPE绝缘，纯金云母带直接包覆铝管在出厂耐压检测不击穿吗？
jeremy16 --- 2017-11-25 12:07:27

31

学习。
志焕 --- 2017-11-25 14:57:47

32

BTTZ 电缆铜管外是怎样标识的？
xdjhxq --- 2018-06-20 12:03:54

33

BTLY有中压电缆，哪家在生产这种电缆，有知道结构的可以说下吗？
CKL001 --- 2018-06-21 11:21:57

34

仔细认真的学习啦各位前辈和高参的看法和论调，本人刚进入矿物绝缘电缆行业区区半年时间，各位前辈谈到了矿物绝缘电缆，其实大家都知道矿物绝缘电缆的定义是退火铜作为导体，氧化镁作为绝缘材料，退火铜作为护套的电缆才是矿物绝缘（MI）电缆，所以大家所说的BTLY,BBTRZ等电缆都是BTTZ电缆的衍生品，因为BTTZ的门槛相对比较高，所以我们国人才搞这么多的衍生品出来！ 说到BTTZ这个缺点问题，大家可能都落伍啦！我们现在BTTZ的长度理论上讲早就不受限制啦！根本上不需要使用接头，只是在施工过程中个别长度在连接的时候才需要1-2个接头！所谓的BTTZ很硬也是相对YJV电缆而言，其实BTTZ的硬度比所谓的柔性矿物绝缘电缆YTTW,BTLY,BBTRZ的硬度更小，弯曲半径可以达到2R！
最新技术解决BTTZ的长度和硬度问题，需要了解的请联系13620050817（微信同号）
CKL001 --- 2018-06-21 11:23:46

35

可以使用激光打标机！
CKL001 --- 2018-08-04 15:56:26

36

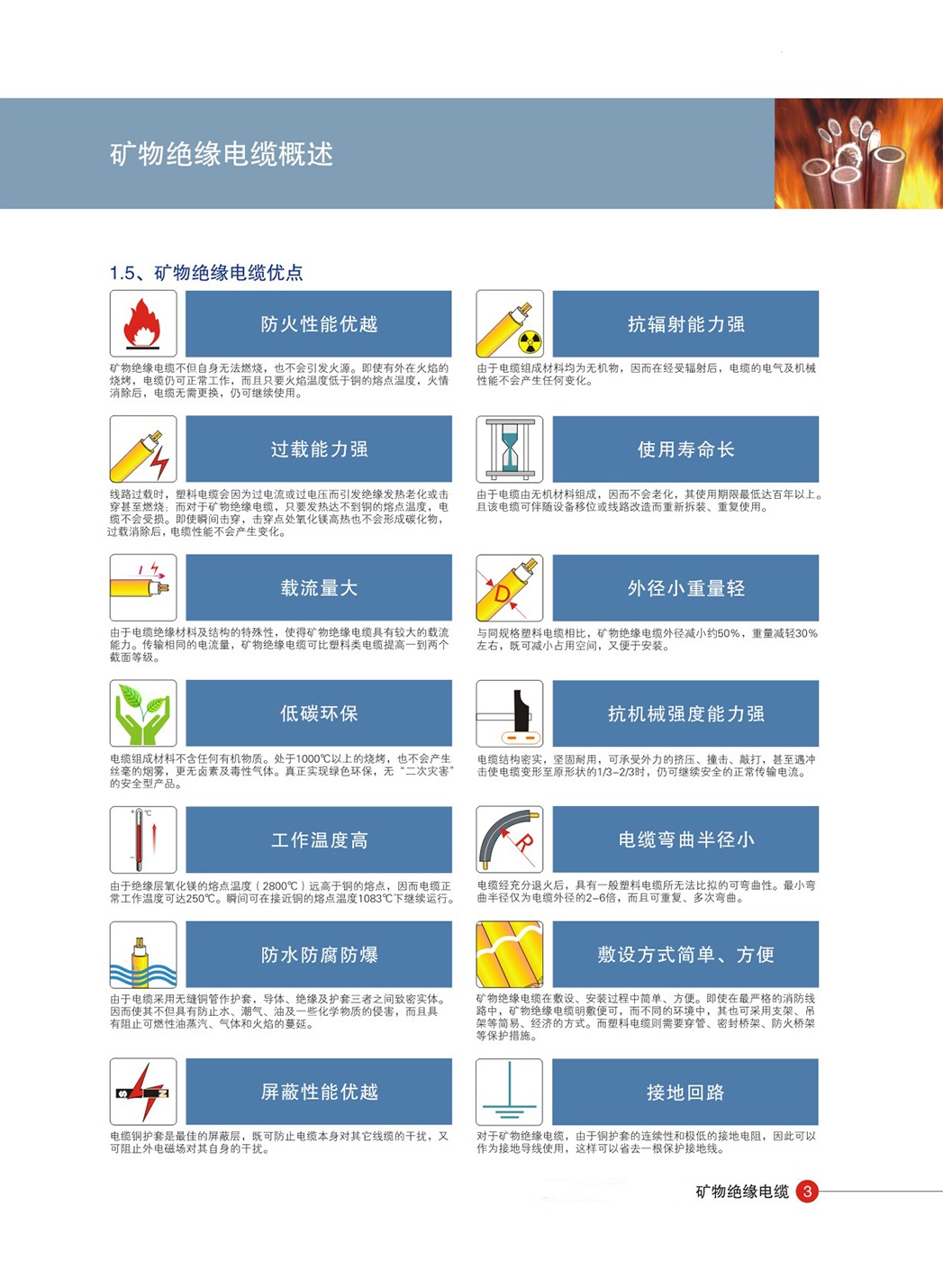

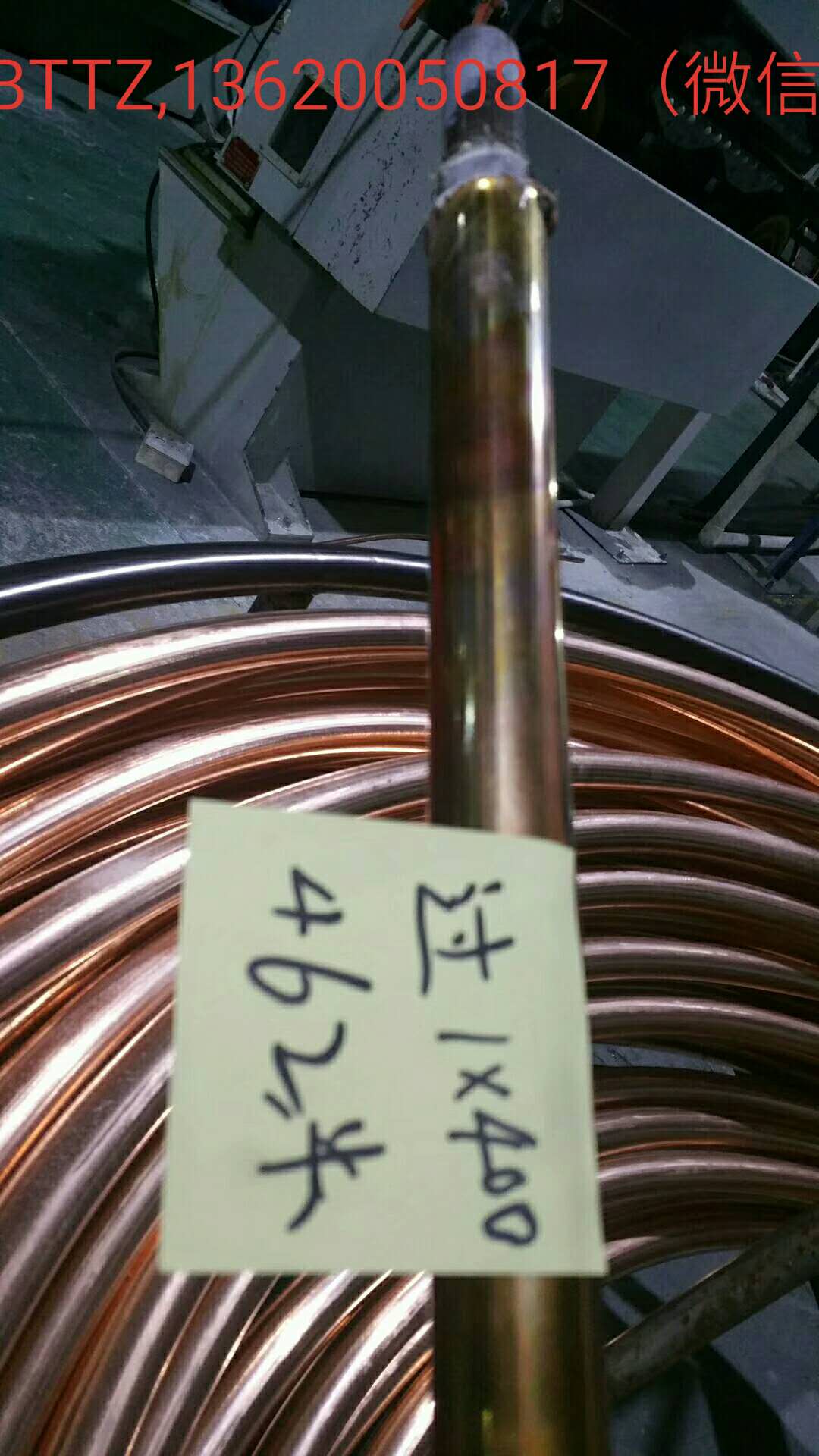

CKL001 --- 2018-08-04 15:57:14
