电线电缆网 > 新产品 新技术 > 关于低噪音电缆讨论交流设计感想（完整版）

关于低噪音电缆讨论交流设计感想 - 无图版

cuijiude --- 2006-07-20 01:34:05

1

在特种电缆中﹐低噪音电缆常用的的地方是音频线和医疗电线﹐由于使用的方式不同﹐测试的手法也有所不同。结构设计﹑生产工艺﹑测试方法及判定标准都有一些需要大家关注的地方。近来对该产品做了大量的研究﹐现在希望大家能够就这一问题展开讨论﹐以完善这一特种电缆的原理﹑设计﹑制造﹑测试等方面的内容﹐本人也会在后续的讨论中交流设计感想。
cuijiude --- 2006-07-29 10:33:55

2

噪音产生原因有静态噪音和动态噪音﹐产生的原因有物理的和机械的。
cuijiude --- 2006-08-14 13:45:58

3

l      有些客户会要求电缆具有一定的电容﹑阻抗等特性。

l      电容较大时噪音会小一些﹐这也就是说线径小一点﹐不仅可以使结构更稳定﹐还可以增加电容降低噪音﹔

l      成缆的节距不能太小﹐造成芯线的变形﹔

l      成缆的结构应该紧凑﹐以防止他们的相互滑动﹐但应防止他们的变形﹐材料的硬度或许也许就会更重要了﹔

l      半导电材料的导电性要好才能用于医疗线﹐因为医疗线测试用的频率相对较高﹐若导电性较差则可以用于音频线﹐半导电层的作用是疏导产生的静电﹐而金属屏蔽的作用是电场屏蔽﹐音频线使用的频率相对较低﹔

l      绝缘与导体﹑绝缘与半导电层的结合要紧凑﹐导体的光滑紧凑﹑绝缘表面的光滑都会降低噪音值﹔

l      有时也会使用半导电带﹔

l      外被的硬度不能太硬或太软﹐通常在shore A 80---90﹔



cuijiude --- 2006-08-14 13:46:34

4

l 如果想使用纸带﹐放在外被与金属屏蔽层之间不会有影响﹐在屏蔽层与内层之间可以使用半导电带﹐纸带则不能使用﹔

l 人接触时可能产生的感应噪音﹐与可能产生的缝隙影响不大﹐但与屏蔽率有关﹐在斜包工序中过程张力的变化所造成的屏蔽层松动则会有影响﹔

l 在成品加工过程中有于进行各种剥皮﹑焊接﹐有可能造成结构松动﹐也会引起噪音。

十年磨剑 --- 2006-08-17 15:39:31

5

没研究过，不太好理解
jehn3 --- 2006-09-05 09:52:29

6

我们也正在着手这个低噪音电缆,噪音电缆目前主要由于机械的位移和一些干扰等产生的,目前的结构看外国主要是涂上一层半导电层解决这个,不知道楼主还有什么高见,我们可以交流QQ13779041  邮箱jehn3@126.com
SECRI --- 2006-09-18 09:46:40

7

可以联系上海电缆研究所下属企业:上海赛克力特种电缆有限公司021-56847631王以淳先生,该公司的低噪音电缆不错.
cuijiude --- 2006-10-09 08:15:26

8

他們會告訴技朮上的解決辦法嗎﹖
yangkang --- 2006-11-23 15:17:13

9

515 导电PVC屏蔽料Electric PVC

导电PVC E8515电线电缆屏蔽专用料，是以优质PVC树脂为基材，加入特殊的导电填充剂等，经过精心设计加工而成，具有优异导电性、方便挤出的特点，良好的物理化学及机械电气性能适用于各种高频信号线抗干扰的要求。
一. 用途
随着通信技术的日益发展及各种信息设备的广泛应用，对于各种设备间的通信抗干扰问题要求越来越高，而传统的金属编织屏蔽方法存在成本高、加工工序多、屏蔽不完全等缺点；我公司应市场的需求，成功开发导电PVC、导电PE料用于挤制线缆屏蔽层，对传输的信号提供全面的屏蔽, E8515系列广泛应用于薄壁高频音响线、乐器线、医疗线及其它要求屏蔽的线缆，具有柔软、表面电阻小、体积电阻小、易剥线加工,综合性能优异的特点

［管理员 在 2008-1-10 16:33:02 编辑过］

cuijiude --- 2006-11-24 09:02:14

10

是哪家生產的啊，請提供信息，謝謝
yfei7000 --- 2006-11-28 22:14:07

11

没接触过，好象要求好高

cuijiude --- 2006-11-29 14:05:37

12

在音频、医疗线中应用比较多，还有很多微观方面的技朮需要解决，希望大家能够谈谈各自的想法
yangkang --- 2006-12-01 10:25:29

13

我公司自己研制的,我们用了好几年了

cuijiude --- 2006-12-01 11:59:06

14

对外出售吗，给点资料或样品看看
cuijiude --- 2006-12-12 10:30:06

15

对于低噪音电缆，大家都可以生成自己的产品噪音低，抗干扰效果好，但有怎样的测试数据或方法能够证明呢？
杨雪峰 --- 2006-12-24 09:16:07

16

石墨推挤效果较好！
冰剑 --- 2006-12-28 15:08:04

17

本人不才，期待与斑竹共同探讨低噪音电缆的设计问题！

QQ184924668

深圳宝兴

冰剑 --- 2006-12-31 16:15:32

18

是翔威的半导电材料吧，导电性能不好，还有点硬！！
yangkang --- 2006-12-31 17:47:26

19

翔威的半导电材料导电性能是不好。我们以前也用过，现在我们公司也有生产，导电性能很好，价格也比他们的便宜。如有需要请来信告诉地址。13584923855
cuijiude --- 2006-12-31 19:01:33

20

翔威的半导电材料？我們也試過几次，其實抗噪音性能還不錯，就是擠出工藝太差，有一次在螺杆里着火了，太硬。

yangkang，你們公司在哪里啊

yangkang --- 2007-01-06 19:19:20

21

我们公司现在昆山，是专业生产无噪音乐器线缆的。美资企业。

kenny_xiao --- 2007-01-12 14:49:37

22

而且翔威的材料挤出太难了，特别做小线。
cuijiude --- 2007-03-23 13:48:39

23

看来翔威的材料大家都试验过啊，他们到处说有谁家谁家用的比较好，看来有水份了，广东地区谁家做的好可以使用？
冰剑 --- 2007-03-23 14:05:21

24

那要看你用在什么样的线上了，如果要求强度大、有粘性、导电性能好的话，翔威的还是可以考虑的。我们这里还用到励进的常规半导电还不错，各个硬度的都有，就是导电性能一般；还有海特的做血养线内屏蔽押出效果也不错，软软的，就是导电性能还可以，这样的材料不适合做绝缘外然后成缆的材料，否则的话容易破。
cuijiude --- 2007-03-23 17:50:50

25

看來做材料的也就這几家了，都有接觸過，還有其它家嗎
kaixiwen --- 2007-05-07 11:42:07

26

没研究过，不太好理解
guodong --- 2011-01-21 13:38:37

27

学习了！
maikangda --- 2013-08-03 09:48:06

28

cuijiude:
对于低噪音电缆，大家都可以生成自己的产品噪音低，抗干扰效果好，但有怎样的测试数据或方法能够证明呢？
maikangda --- 2013-08-03 11:09:16

29

关于低噪音电缆,抗干扰效果好不知在广东省有几家能做的好？



suhongbo --- 2013-09-17 09:59:20

30

本人也在找测试方法，可一直找不到
安联通alt --- 2020-06-17 14:51:53

31

感谢版主分享经验！！
安联通alt --- 2020-06-17 14:57:04

32

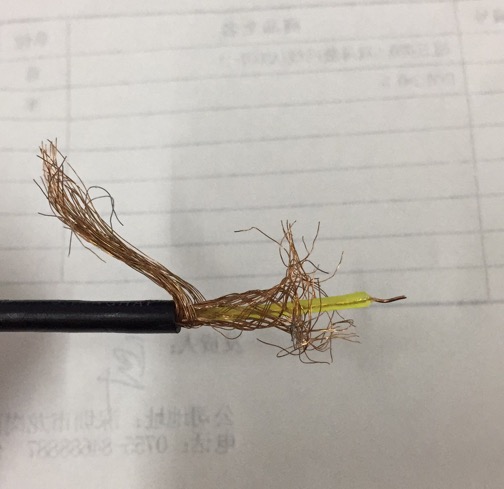

75-2.jpg请教版主，目前客人有一款同轴线75-2-2, 导体是裸铜0.38BC，绝缘PE OD1.5, 双层编织网（为0.12铜包铝）成品线径是3.9，目前客户测试说噪音过大，请问有办法可以降噪音

winniedady --- 2021-07-27 16:59:29

33

cuijiude:

l      有些客户会要求电缆具有一定的电容﹑阻抗等特性。

l      电容较大时噪音会小一些﹐这也就是说线径小一点﹐不仅可以使结构更稳定﹐还可以增加电容降低噪音﹔

l      成缆的节距不能太小﹐造成芯线的变形﹔

l      成缆的结构应该紧凑﹐以防止他们的相互滑动﹐但应防止他们的变形﹐材料的硬度或许也许就会更重要了﹔

l      半导电材料的导电性要好才能用于医疗线﹐因为医疗线测试用的频率相对较高﹐若导电性较差则可以用于音频线﹐半导电层的作用是疏导产生的静电﹐而金属屏蔽的作用是电场屏蔽﹐音频线使用的频率相对较低﹔

l      绝缘与导体﹑绝缘与半导电层的结合要紧凑﹐导体的光滑紧凑﹑绝缘表面的光滑都会降低噪音值﹔

l      有时也会使用半导电带﹔

l      外被的硬度不能太硬或太软﹐通常在shore A 80---90﹔



对于噪音 个人认为不应该自己只看线缆材料

更应该与客户端一起讨论它们的传输协议

平衡式传输与对绞线就是互为表里

利用高电容试图降低噪音 实际上是以降低频率响应作为代价的



由于干扰设备日趋增多,成缆的节距密集有助于吸收干扰



噪音的产生有部分来自于线对与屏蔽层之间的不对衬

另外还有对绞松开 形成了兔耳天线

这些都是应用上的关键

生产固然可以克服 但是实际安装上仍需要教育消费者




Erickshang --- 2021-12-10 11:10:45

34

杨雪峰:

石墨推挤效果较好！

石墨推挤？第一次听说这种，有没有相关技术资料可以分享下

chengbin86 --- 2023-01-16 13:28:38

35

谁能提供一下，低噪音测试设备哪里能买到？或者哪家可以帮忙测试一下
