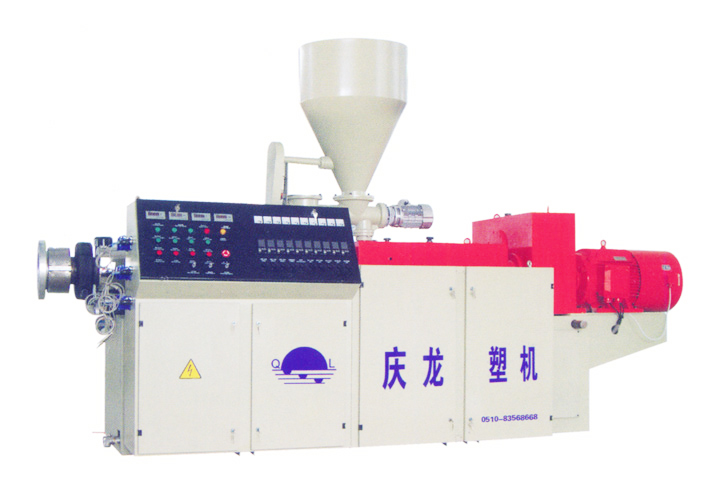

螺杆是挤塑机主机挤压系统的关键部件之一，它不仅起输送塑料的作用，同时对塑料的挤压、塑化、成型的难易也起着极其重要的作用，所以合理选用螺杆结构和参数是获得理想的产品质量和产量的重要环节。

一、       螺杆的类型

为适应不同塑料加工的需要，螺杆的型式有很多种，常见的有以下几种：渐变型（等距不等深），渐变型（等深不等距），突变型，鱼雷头型等。

1.    螺杆的选择

螺杆型式的选用主要根据塑料的物理性能及挤塑机的生产技术规范来确定。

（1）    非结晶型聚合物的软化是在一个比较宽的温度内完成的，一般选用等距渐变螺杆。结晶型聚合物熔融的温度范围比较窄，一般选用等距突变螺杆。

（2）    在小型挤塑机上，如φ45挤塑机螺杆采用的是等距不等深的全螺纹型式，螺杆的长径比较小，主要用于挤出小截面的绝缘层和护套层，挤出速度较快。

（3）    中型螺杆采用等距而螺纹深度渐变的全螺纹型式，它的长径比比小型螺杆大些，螺纹的节距相等，从根部起由浅到深。螺纹端部的螺纹较深，根部的螺纹较浅，这样塑料挤出量较多，又不影响螺杆强度，挤出速度快，塑料塑化好，是一般中小型挤塑机生产绝缘层和护套层的理想螺杆。

（4）    大型螺杆直径一般在150mm以上，如φ150、φ200、φ250挤塑机。大型螺杆采用两种型式，一是等距不等深，如φ150、φ200挤塑机；二是螺杆分三段，即等距等深、等距不等深、不等距不等深，如φ250挤塑机，压缩比在2～3之间，长径比在15：1左右，主要用于生产大截面的电线电缆绝缘层和护套层。

二、       螺杆的主要参数

螺杆的主要参数有直径、长径比、压缩比、螺距、螺槽宽度、螺槽深度、螺旋角、螺杆与机筒之间的间隙等，这些参数对挤塑工艺和性能有很大影响。

1.      螺杆直径Ds

螺杆直径即螺纹的外径，挤塑机的生产能力（挤塑量）近似与螺杆直径的平方成正比，在其它条件相同时，螺杆直径少许增大，将引起挤出量的显著增加，其影响甚至比螺杆转数的提高对挤出量的影响还大。故常用螺杆直径来表征挤塑机规格大小的技术参数。

2.      螺杆长径比L/Ds

michael:

1.      压缩比ε

亦称为螺杆的几何压缩比，是螺杆加料段第一个螺槽容积与均化段最后一个螺槽容积之比。它是由塑料的物理压缩比――即制品的密度与进料的表现密度之比来决定的。使挤塑机压缩比较大，目的是为了使颗粒状塑料能充分塑化、压实。加工塑料的种类不同时，压缩比的选择也应不同。

按压缩比来分，螺杆的型式可分为三种：等距不等深、等深不等距、不等深不等距。其中等距不等深是最常用的一种，这种螺杆加工容易，塑料与机筒的接触面积大，传热效果好。

2.      螺旋升角θ

即螺纹与螺杆横断面的夹角。螺旋角太大保证不了塑化时间，降低螺杆的塑化质量，太小则螺纹密，螺槽容积减小，影响挤出量。对于送料段，30^o螺旋角最合适于粉料；15^o螺旋角合适于方形料粒；17^o左右螺旋角合适于球状或柱状料粒。由均匀段理论分析得知，螺旋角30^o时的挤出流率最高。实际上为了加工方便，多取螺旋角17^o41′。

3.      螺距S和螺槽宽度W

螺距即螺纹的轴向距离，螺槽宽度即垂直于螺棱的螺槽宽度。在其它条件相同时，螺距和槽宽的变化，不但决定螺杆的螺旋角，而且还影响螺槽的容积，从而影响塑料的挤出量和塑化的程度。螺槽宽度加大则意味着螺棱宽度减小，螺槽容积相应增大，挤出量提高；同时螺棱宽度减小，螺杆旋转摩擦阻力减小，所以功率消耗低。

4.      螺槽深度H

即螺纹外半径于根部半径之差。根据压缩比的要求，加料段槽深大于熔融段，熔融段槽深又大于均化段。加料段螺槽深度大，有利于提高其输送能力；但槽深太深，一则使螺杆强度下降，导致螺杆在较大扭力作用下发生剪断；二则太深使塑料在槽间混合不均、搅拌不匀，影响热传导和热平衡，导致螺杆塑化能力下降。而熔融段和均化段螺槽渐浅，螺杆对物料产生较高的剪切速率，有利于筒壁向物料传热和物料的混合、塑化；但是太浅，螺槽容积减小，直接影响挤出量。

5.      螺杆与机筒的间隙δ

即机筒内径与螺杆外径之差的一半。螺杆与机筒间隙的大小，对挤塑质量和产量都有很大的影响，特别是对塑化起着主要作用。当螺杆与机筒的间隙太大时，尤其时均化段间隙增大，则塑料的逆流、漏流现象增加，不但引起挤出压力的波动，影响挤出量；而且由于这些回流的增加，使塑料过热，这是由于摩擦加剧的结果，这种过热，尤其发生在散热不良的环境中，往往导致塑料分解，造成塑化差、成型困难。因此，螺杆与机筒间隙一般控制在0.1～0.6mm间。

6.      螺杆头部结构

螺杆头部的形状和几何尺寸，与物料能否平衡的从螺杆进入机头，能避免滞流，以免局部物料受热时间过长而产生热分解现象等。不同形状的螺杆头，在挤塑过程中，塑料从螺杆进入机头时的流动方式也不同。从旋转运动变为直线运动，这时靠筒壁处的塑料流动慢，在中心处的流动快，根据塑料的流动状态，螺纹深度和两侧的圆弧半径可以相应变化，以适应螺杆各段的要求。螺杆头部常采用锥角较小的锥体形状，为了增加搅拌作用，可在锥体形状上制成与螺杆均化段连续的螺纹。

7.      螺杆螺纹的头数

在其它条件相同时，多头螺纹与单头螺纹相比，多头螺纹对物料的正推力较大，攫取物料的能力较强，并可降低塑料熔体的倒流现象。但螺纹全部都是多头螺纹时，会由于各条螺槽的熔融、均化或对熔体输送能力不一致，容易引起挤出量波动和压力波动，不利于挤出质量。所以，有时只是为了提高加料段攫取物料的能力，在加料段设置双头螺纹，以提高塑料粒子的输送能力。

师傅，小弟请教了，我们公司是做的51 65 80 92锥形双螺杆挤出机。请问师傅有关调螺杆的基本操作，怎么调和注意事项。。还有塑化差。那个400螺杆是什么意思啊！！！师傅

好的,学习学习
