michael --- 2009-01-14 09:13:54

1

哪位师傅 了解 其工作原理，请帮忙解答
panxingkui --- 2009-01-14 10:00:49

2

也就是比退扭多了一个预扭而已,其实根据目前使用情况来说,觉得还是退扭效果比较好,三倍扭现在还有好多技术问题有待解决,这只是个人观点,呵呵

ygj --- 2009-01-14 10:54:33

3

支持楼上观点
Cable888 --- 2009-01-14 11:53:36

4

也就是比退扭多了一个预扭而已,其实根据目前使用情况来说,觉得还是退扭效果比较好,三倍扭现在还有好多技术问题有待解决,这只是个人观点,

几家台資厂, 對此表相同看法. 主要說法; 設備精度,張力控制技術不到位.

發泡線纜同心度更難了.

mlship --- 2009-01-14 13:55:06

5

3倍扭串音相对来说会差点，节距稳定性一般，串音一般, 对导体和绝缘的破坏较小，所以阻抗回波较好.

由于二根放线不对称，对绞可能会因为张力不平衡造成轻微背线，导致串音不良

michael --- 2009-01-14 14:06:01

6

几位大侠的回复都很有帮助，能提供几家设备厂商的联系方式及设备原理资讯，谢谢大家帮忙
多宝机电 --- 2009-01-14 16:59:22

7

DB-SJD-500型

三节距对绞机



一.设备用途：

该设备能调节在10～50%范围内的自然退扭效果，使线对有更好的电气性能。与传统的退扭放线绞对装置相比，产量显著增加30%（退扭率在33%的情况下），是5/6/7号局域网数据电缆的绞对工艺上的最佳设备。

二、设备组成：
　 1、主动放线  　　　　                   １套

2、单节距零扭对绞机　　　　　　　　　　  １台

3、双节距对绞机　　　　　　　　　　　    １台

4、电器控制系统                         1套

三、        主要技术参数

1、绞对节距范围：　　　  6.00～50.00㎜（任意设定）

2、节距精度：　　　　　　５‰（额定稳态精度）

3、线速度：　　　　　　　20.0～400.0米／分

4、绞弓转速：　　　　　　2500rpm(max)

5、退扭率：              0～50%(任意设定)

6、绞制扭数：            5000扭／分(验收)

7、收、放线盘规格：　　　PN500㎜

8、放线张力：             3～10N（可调）

9、收线张力：             5～20 N（可调）

10、总功率：              15KW

我们可以生产---成都多宝机电设备有限公司

多宝机电 --- 2009-01-14 17:05:17

8



多宝机电 --- 2009-01-14 17:06:37

9


多宝机电 --- 2009-01-14 17:09:55

10

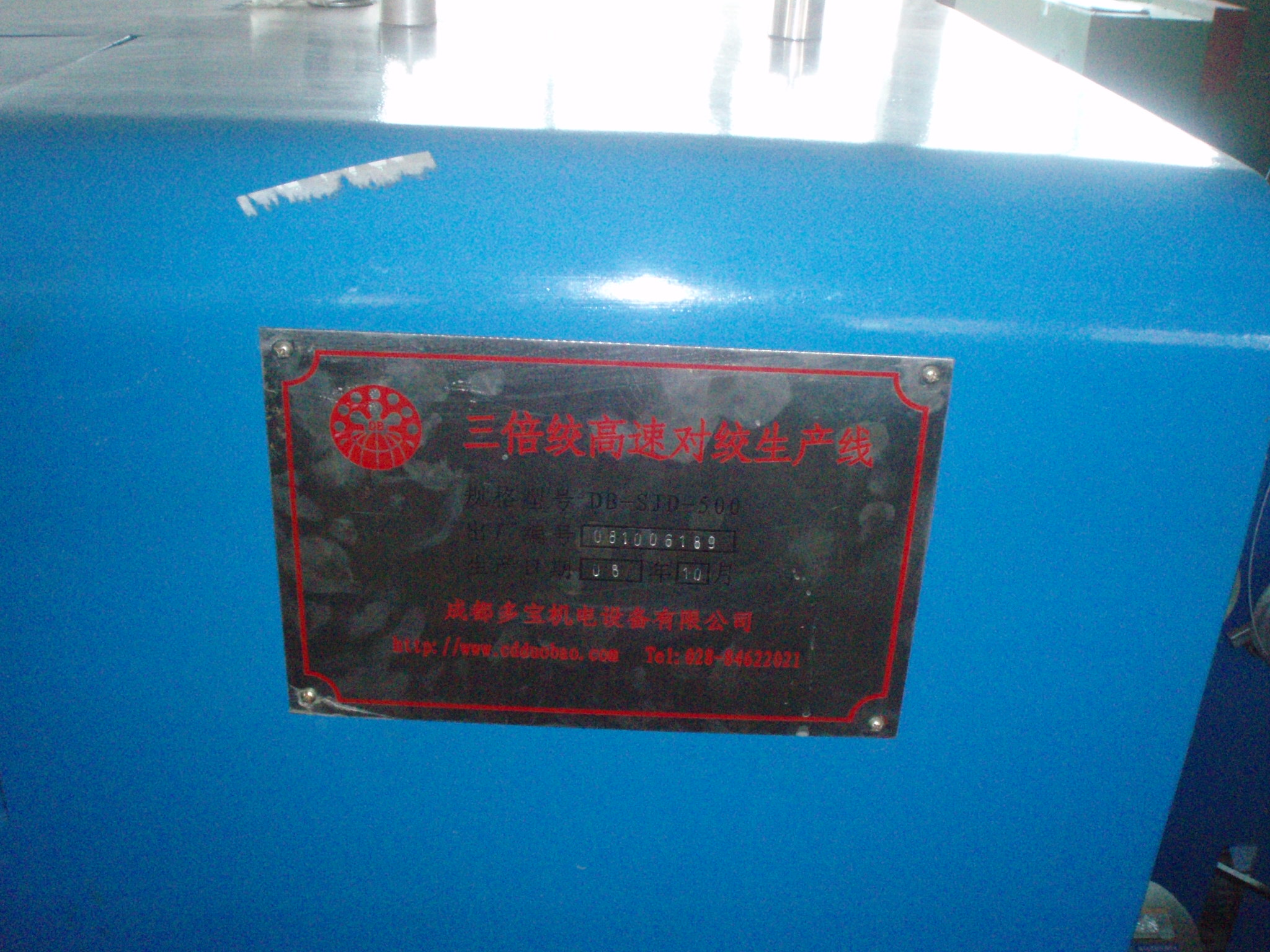

十余条线在客户使用现场，相信没有过硬的技术是办不到的，HOHO！
旭新机械 --- 2009-01-14 17:18:27

11

  各位专家分析的不错，目前国内三倍绞没有几家是非常成熟的，除了法国高登的。

  楼主可以考虑考虑我们公司的退扭机，年产量100多台的销量。



旭新机械 --- 2009-01-14 17:21:18

12

旭新机械 --- 2009-01-14 17:23:47

13

witmanzhao --- 2009-01-15 09:00:14

14

要想品質性能高一點的話,去常州高登問問啊,國內的三倍都是仿他們的,
witmanzhao --- 2009-01-15 09:01:16

15



xiexinping --- 2009-04-27 10:52:52

16

7楼的曹总，可以提供相关的工作原理图吗？我的邮箱是xxp2714@yahoo.cn .我有一个客户要，但要先看工作原理图。简单的那种，顺便提供一下机器的价钱。
kaka2004 --- 2009-05-06 17:17:38

17

是否还有4倍扭，3倍扭只有一根有预退扭功能，我们用国产的，效果不怎么好。

mosi778 --- 2009-06-27 17:09:51

18

还有好一点的吗

dgdinglong --- 2009-07-05 15:30:17

19

3JD-500型三节距高速绞对机

一、         用途说明：

　　该设备能调节在10----50%范围内的自然退扭效果，使线对有更好的电气性能。与传统的退扭放线绞对装置相比，产量显著增加30%（退扭率在33%的情况下），是5/6/7号局域网数据电缆的绞对工艺上的最佳设备。

二、设备组成：

序号

名称

型号/规格

数量

备注

1

主动放线

φ500

1台



2

单节距零扭内放线

φ500

1台



3

双节距收线

φ500

1台



4

电控系统



1套





三、主要技术参数

1、绞对节距范围：　　　　　　　6.00---50.00（任意设定）

2、节距精度：　　　　　　　　　５‰（额定稳态精度）

3、绞弓设计转速：　　　　　　　2500rpm

4、退扭率：                    0----50%(任意设定)

5、绞制扭数：                    4000扭／分（退扭率：33.3%）

6、收、放线盘规格：　　　　　　 PN500

7、总功率：                    12kW

  13829278690/何生

hlyt --- 2011-04-20 16:04:16

20

<DIV style="LAYOUT-GRID: 15.6pt none" class=Section0>

3JDW-500型超5类数据电缆三节距高速对绞机

设备组成及技术规范

一、设备名称及型号：

500型三节距高速对绞机：　3JDW-500型

二、设备用途：

本机组适用于超5类数据通信电缆的单线退扭及对绞，达到改善数据电缆的各类传输性能指标的目的。是生产超5类电缆必不可少的对绞设备。

三、 设备部件配置：

1. 对绞主机及放线主机均采用5.5KW交流电机，丹佛斯变频控制器。配日本PLC控制器，用可编程序控制器实行放线退扭转速与主机绞弓转速自动跟踪，绞对中单线呈中性。整机实行人机界面，机电一体化控制。

2. 在外部放线及放线主机内均设有高精度位移传感器，经过摆杆自动调节放线速度及张力。

3. 收线采用低惯量，高灵敏磁粉离合器配合，转速稳定，收线张力恒定可调，收线张力3～12N（可调）。

4. 主机防护罩为全封闭式配有隔音层，整机噪音低，并设有吹风及排气风扇，减少机器热量。

5. 装卸线盘采用液压升降平台，缩短装卸时间，提高生产效率，降低劳动强度。

6. 具有运行指示系统。

四、 主要技术规范：

1. 单芯导体直径：0.32～0.9㎜

2.最大芯线绝缘外径：2.30㎜

3.最大绞合外径：5.20㎜

4.节距范围：8.44～25㎜

5.节距精度：≤1％

6.主机绞弓最高转速：3200TPM

7.退扭率：0～40％

8.收线张力控制：磁粉离合器

9.绞制方向：S或F

五、 设备组成：

1. 绞对主机（含收线、排线）

2. 放线主机及放线架（摆杆式放线）

3. 电控柜（含计米装置，与内外放线，绞对主机机电一体化）

</DIV>





四川天力机械集团有限责任公司雅安电工机械厂

联系人：邓道略电话：13980175967  0835-2865645



［hlyt 在 2011-4-21 8:44:32 编辑过］

situliyuan --- 2011-04-21 15:55:01

21

不是很清楚。。。

wjf5301107 --- 2011-04-22 09:08:53

22

以前我们用的就是三倍扭，感觉张力不易控制，对称性差，串音经常有问题，个人觉得还是对称型退扭好
