电线电缆网 > 成缆 绕包 填充 > 五芯不等圆形绝缘线芯成缆直径的计算(完整版)

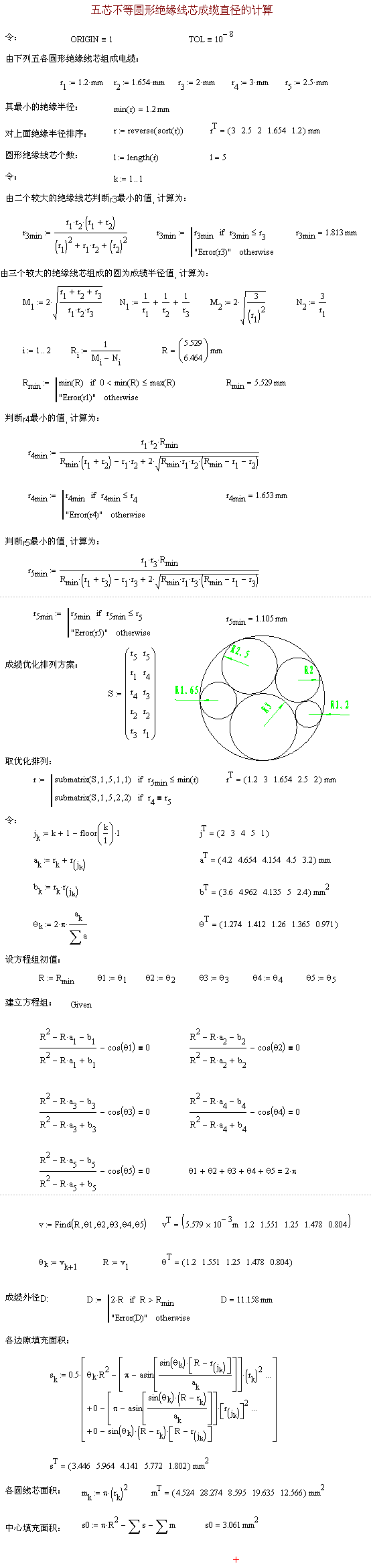

五芯不等圆形绝缘线芯成缆直径的计算 - 无图版
zgqwl --- 2006-12-13 16:41:28
1
trss --- 2006-12-13 16:55:41
2
看来没人能确切回答你的问题,一般实践中都是通过绝缘厚度找齐(那样就很好算了),否则五芯不等园,加护套后外观就很难看,检验部们会找你来的,并且无芯中仨大俩小?俩大仨小?四大一小?四小一大?结果都是不一样的
trss --- 2006-12-13 17:02:03
3
对不起,我把问题想简单了,不过折磨高的学问我目前消化不了啊!!
bscrm --- 2006-12-13 19:51:36
4
长龄线缆上看过
99号 --- 2006-12-13 20:30:02
5
这么复杂的。。。从来不搞这么复杂,这个可能一般出现在理论设计或文章上,实际中,我们不会用这么麻烦的算法吧?不然可要死人了。。。。我的一般做法,就是拿CAD比划比画一下,比较接近最小直径就算数了。实际生产中的偏差也会比较大的!!何必算得这么准??
十年磨剑 --- 2006-12-14 11:55:10
6
哇噻,佩服你这种精益求精的精神了,我就是缺乏这种精神了,向你学习。
但我还是不能看明白整个过程,唉,知识贫乏啊。
ccjzw --- 2006-12-14 21:08:42
7
复杂的计算过程在实际生产不是很适用,实际的计算过程没有这么复杂,采用近似计算即可!
花生油8 --- 2007-01-05 14:14:25
8
好像看到过一篇文章,大概说的是爱迪生,要求他的博士学生计算电灯泡的容积,这位博士拿了三角板,量角器,曲线板,圆规测算了半天,满头大汗,终于得到结果.爱迪生一看,"何必这么麻烦!",拿着一个小杯子,往灯泡里面倒了些水,再用量杯测一下水的体积,不用一分钟即算出其容积.
很佩服你的数学功底,但是化简为繁才是真正的聪明人,又不是发射人造卫星,要那么精确干什么.
lxq111800 --- 2007-02-14 12:50:40
9
用CAD实际画一下不就得了
jackygao --- 2007-09-05 17:16:58
10
太麻烦拉
haidongxu --- 2007-09-06 13:46:06
11
这是很严禁的数学逻辑,理论上很好,但是实际使用的时候就是画蛇添足!
8390zhou --- 2007-11-25 15:36:12
12
在WORD理面画个图比划一下,理论与实际有时候差2-3mm
zhongbing --- 2010-01-19 22:57:16
13
看来用CAD画的方法确实很好,但是还是要懂计算原理最好,哈哈
cxcd136 --- 2010-01-26 15:15:17
14
当我差了2 -3mm时 我设计挤塑磨具时 特别是挤压时 就有很大的偏差了不 提议计算准确点
zui2220 --- 2010-01-28 19:39:40
15
只要CAD画一下就Ok 找出一劳永逸的公式恐怕很难
中华 --- 2010-01-30 13:59:00
16
参考GB/T12706.1-2008标准
hddl19724 --- 2010-05-15 13:33:03
17
4+1芯外径:=2.70(4D+d)/5 3+2芯外径:=2.70(3D+2d)/5D为主芯外径;d为地线外径
whxh1 --- 2011-07-14 13:43:33
18
只要CAD画一下就Ok 找出一劳永逸的公式恐怕很难
