六类屏蔽网络线插入损耗，NEXT, PS NEXT福禄克测试不通过，求各位大神支招 - 简版
578774604
楼主
2026-03-21 10:40:54
如题，六类屏蔽网络线100米插入损耗，NEXT, PS NEXT福禄克测试不通过，但是，50米测试插入损耗通过，NEXT, PS NEXT福禄克测试不通过。

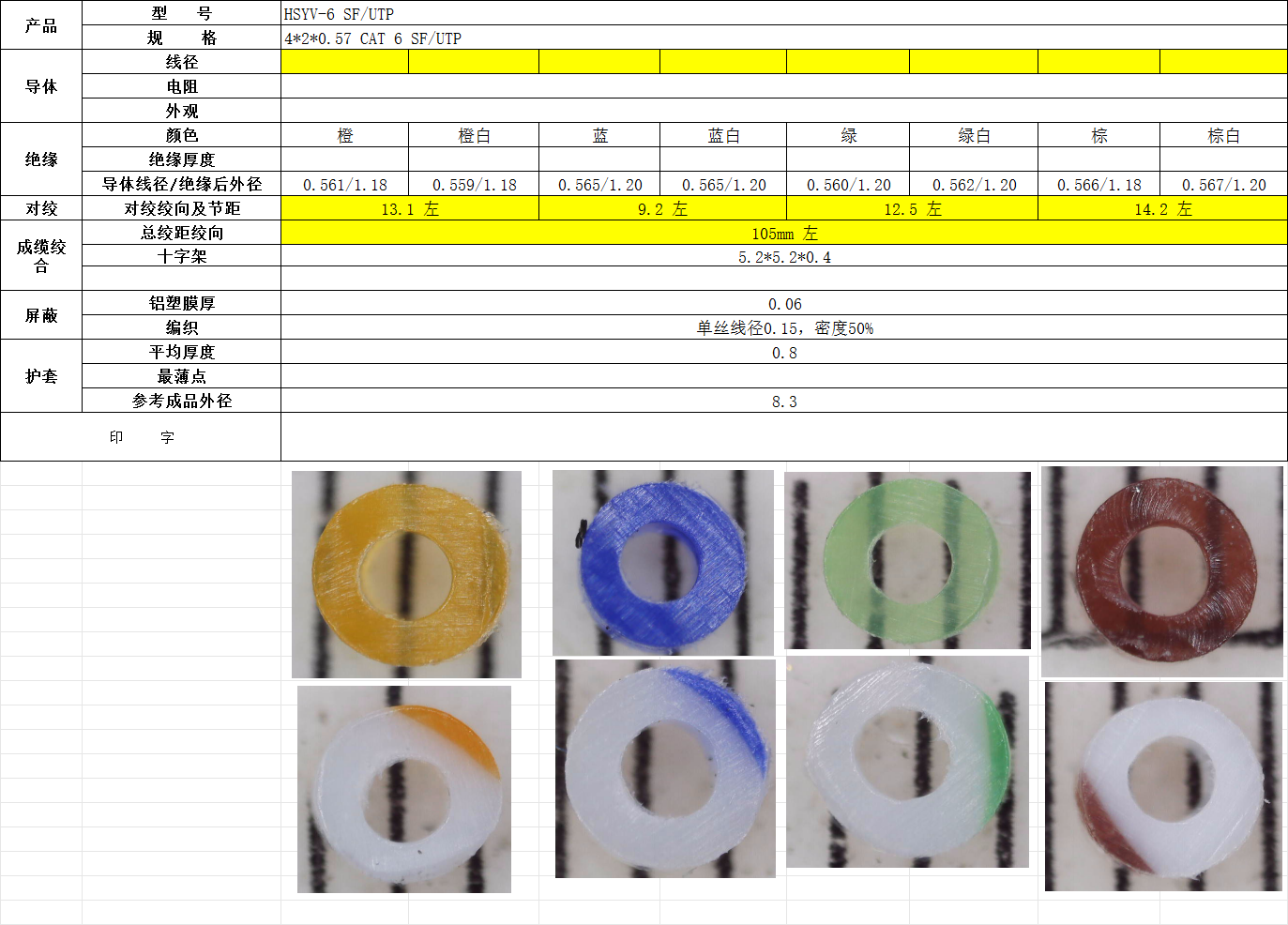

是不是节距的问题，节距工艺设计：蓝白：8.0~8.5，橙白：11.5~12.0，绿白：8.5~9.0，棕白：14~14.5；
设备挂挡节距：蓝白：9.28，橙白：13.42，绿白：10.49，棕白：15.17
实际成品节距：蓝白：9.2，橙白：13.1，绿白：12.5，棕白：14.2
以下是检测数据：

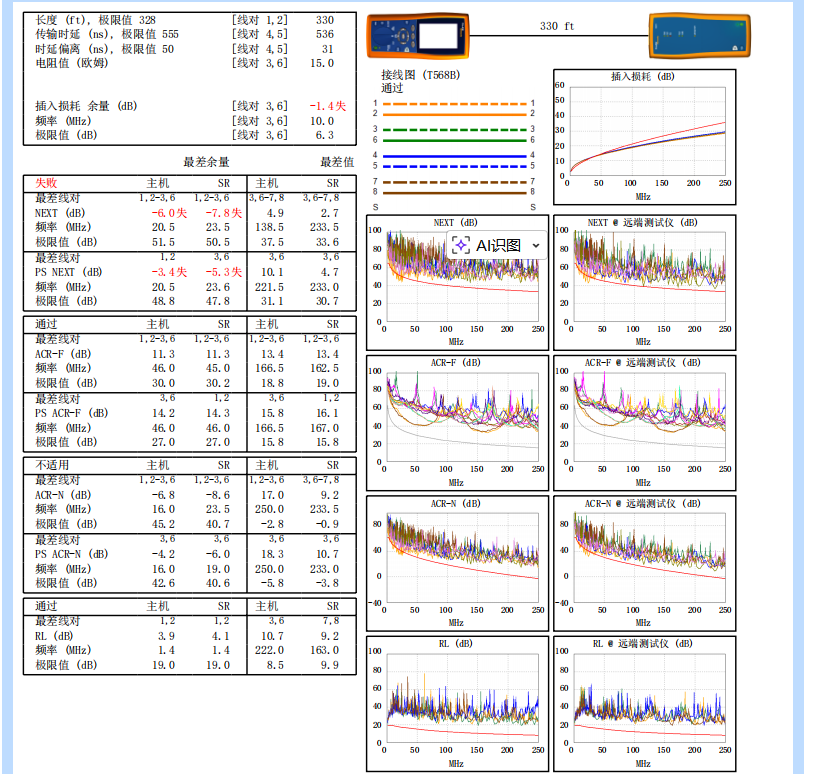

100米检测数据：

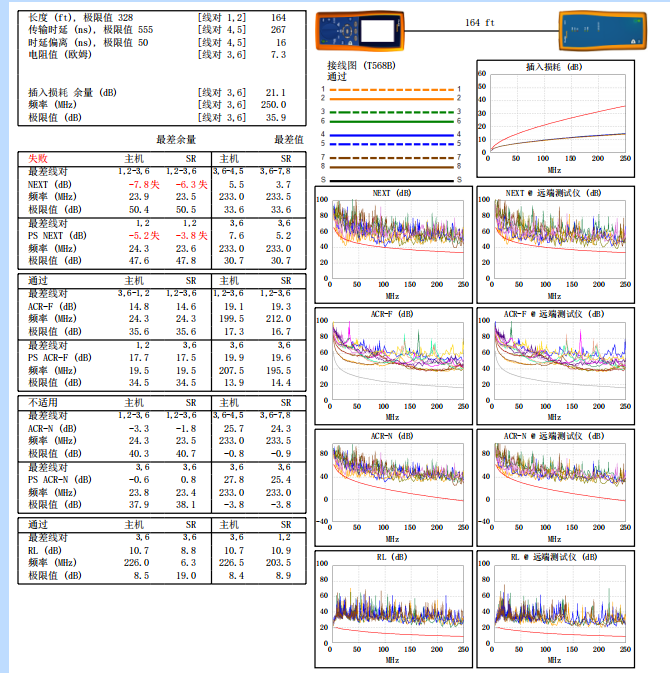

50米检测数据：
psy
1 楼
2026-03-21 14:34:19
brucegu
2 楼
2026-03-22 08:36:15
jiang1201
3 楼
2026-03-22 14:53:24
0.57的导体完全可以满足测试要求。1.芯线同心度太差，最好做到90%以上，2，对绞节距设计不当，
FWP
4 楼
2026-03-23 10:12:42
我特地看了下，你前面发的贴不是有那么多人加了，给你技术支持，还没搞定？是你没加？还是他们技术不行？还是找你要银子，你不干？有偿帮你搞定，需要回我，谢谢
