电线电缆网 > 成缆 绕包 填充 > 12706.3电缆外径计算中屏蔽层问题（完整版）
12706.3电缆外径计算中屏蔽层问题 - 无图版
linkherfs --- 2025-03-25 10:13:47
1
在论坛中搜索了12706假设外径的计算，搜到几个帖子，计算都没提到屏蔽层的问题，想问以下屏蔽层的厚度对于外径尺寸的影响。

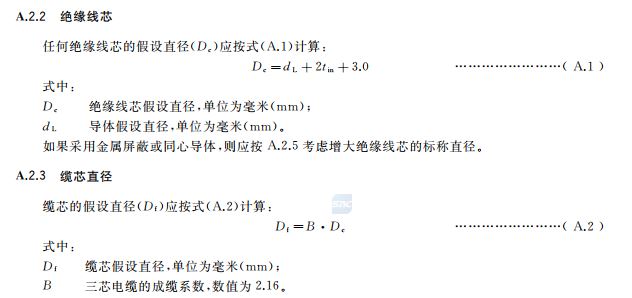

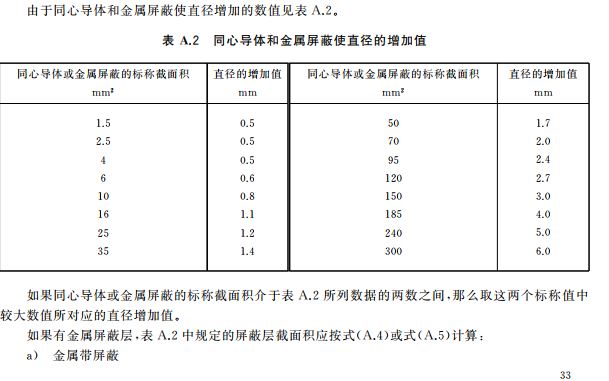

表格中直径增加值还需要乘以缆芯的根数吗？这个增加量是在哪一步加进去？我看实物的铜带屏蔽是包着绝缘的，是在附录的A.2.2和A2.3,之间加进去吗？
zhangyuhang564851702 --- 2025-03-25 16:11:18
2
看你是分相屏蔽还是总屏蔽， 分相屏蔽加在绝缘线芯上呢
