产品介绍：

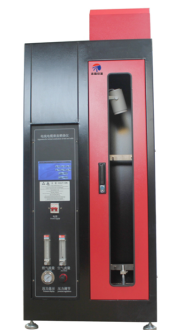

单根电线电缆垂直燃烧试验仪主要针对导体直径大于0.8mm或截面积不小于0.5mm2)的单根电线电缆的可燃性能进行评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生 产和质检部门。该款采用了GB18380.12-2008附录B中关于空气混合结构部分的推荐的产品结构，细节上也完全满足质检单位验收需求。

单根电线电缆垂直燃烧试验是采用规定尺寸的本生灯 (Bunsen burner) 和特定燃气源 ( 丙烷 ) ，按一定的火焰高度和一定的施焰角度对呈垂直状态的试品定时施燃，以试品点燃、燃烧的持续时间和燃烧长度等来评定其可燃性及着火危险性。

对应标准：

GB/T18380.（11-12-13）—2022 IEC60332—2008 主要技术参数

u 七寸全彩可编程控制器触摸屏+PLC控制,实现控制/检测/计算/数据显示多功能

u 自动化程度高：自动记录试验时间，自动显试结果，自动计时，自动点火，施焰结束后本生灯自动退回,可选择是否关闭燃气

u 启动时可选择是否自动点火;启动、停止、燃气、计时、点火、保存、保存、排风均通过触摸屏控制实现，指尖轻触即可完成试验

u 计时按钮配合PLC自动记录储存燃烧耗时间

u 试验时间系统自动记录，并生成试验结果

u 燃烧器：内径Φ12mm ± 0.5mm

u 试验倾角： 45° 式样横梁可前后移动，根据式样粗细调节与本生灯的位置；

u 火焰高度：20mm ± 2mm 到190mm±1mm可调

u 施焰时间: 0-999.9s±0.1s可调

u 燃烧气体: 95% 丙烷气( 一般情况可采用液化石油气代替 )

u 燃气：采用高纯度丙烷气或石油液化气

u 空气：500w小型空压机（注：气源和链接头用户自备）

u 被试验电线电缆长度：600±25mm；

u 被试验电线电缆外径：导体直径大于0.8mm或截面积大于0.5mm2

u 本装置应安放在不通风且温度为（23±10）℃的环境中进行试

u 燃烧喷灯标准功率：1KW;

u 电源电压：220V/50Hz

u 燃气流量：0-1L/min

u 空气流量：1.5-15L/min

u 箱体材料：钢板静电喷涂 （可指定不锈钢材质机箱）

u 符合新标准的尺寸 72+58+168外箱尺寸 体重95KG
