电线电缆网 > 标准讨论 培训学习 > 关于QC/T1037中屏蔽效率的疑问（完整版）

关于QC/T1037中屏蔽效率的疑问 - 无图版

Eleco --- 2023-07-25 09:51:22

1

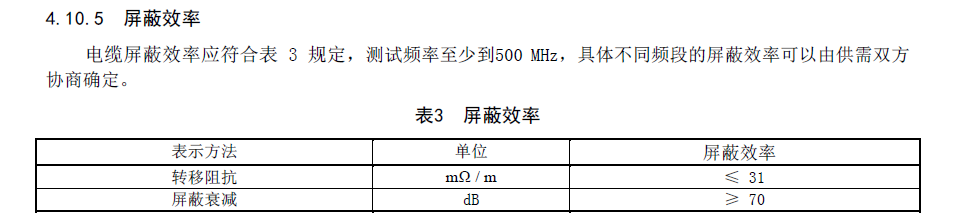

QC/T1037中的4.10.5屏蔽效率只包含转移阻抗和屏蔽衰减image.png

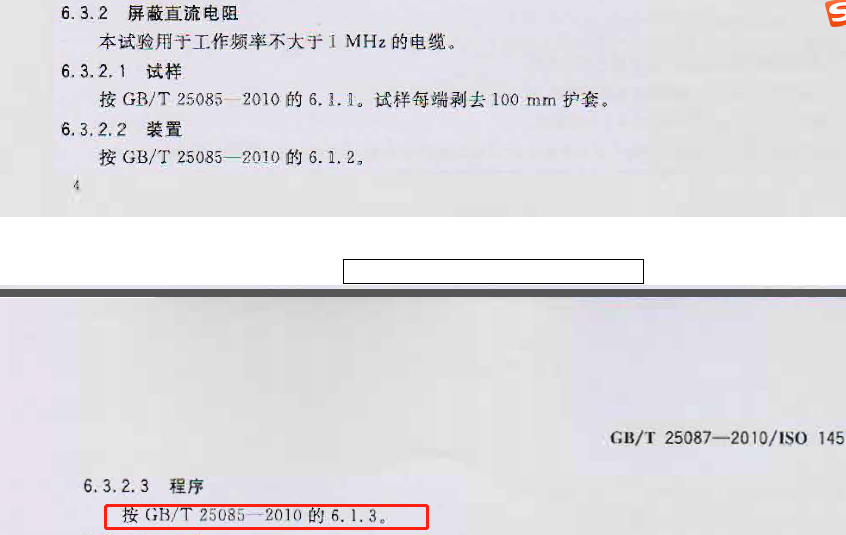

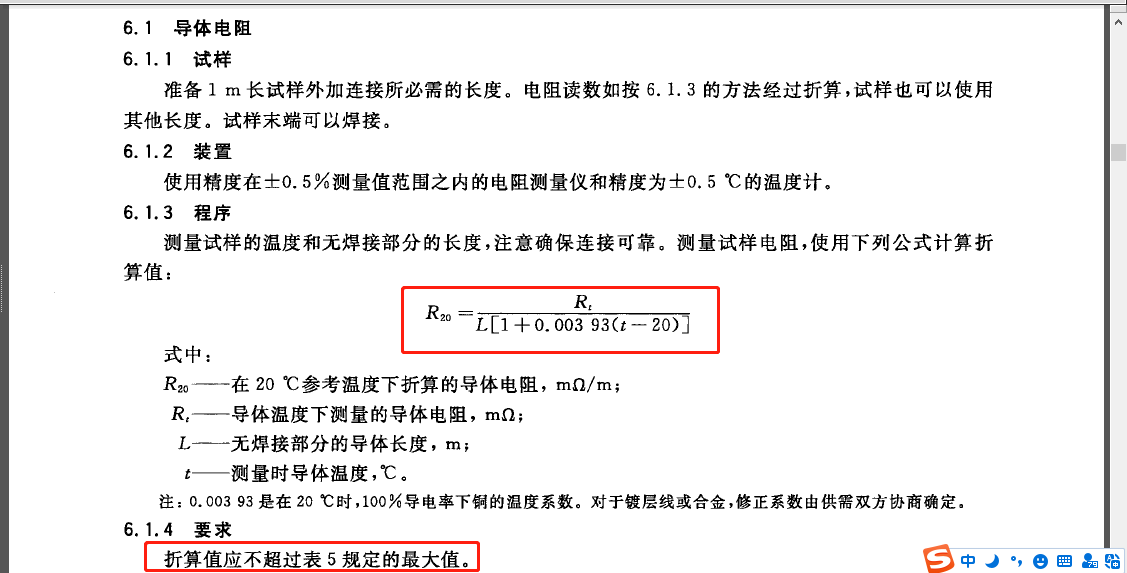

但QC/T1037中5.13屏蔽效率试验中指向的是GB/T25087的6.3（即GB/T25085的6.1.3），但6.1.3是电阻测量实验image.png

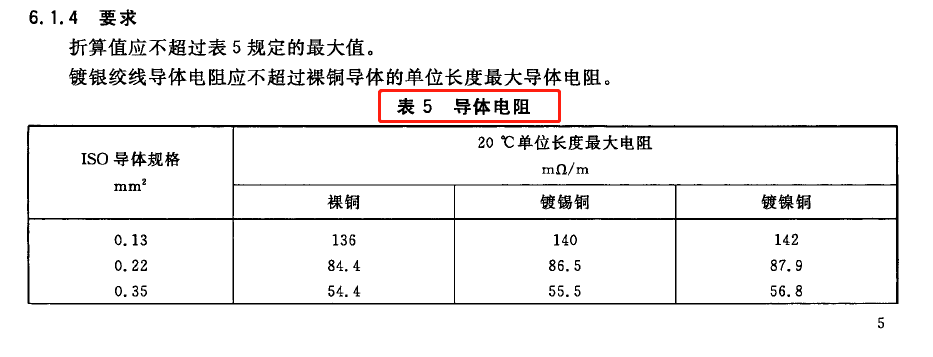

而表5是导体电阻，是不是屏蔽效率还要测试屏蔽层电阻的。

现在的疑问是：QC/T1037中屏蔽效率包含哪几个项目，转移阻抗？屏蔽衰减？屏蔽电阻？

游客 --- 2023-07-25 10:22:08

2

GB/T25087的6.3是屏蔽效率，GB/T25085是单芯线哪有屏蔽
Eleco --- 2023-07-25 10:33:35

3

游客:

GB/T25087的6.3是屏蔽效率，GB/T25085是单芯线哪有屏蔽

GB/T25087的大多数试验程序都是按照GB/T25085来的


Eleco --- 2023-07-25 13:58:33

4

没人了嘛
游客 --- 2023-07-25 16:07:01

5

1037里没有要求测屏蔽直流电阻的。
有些屏蔽电缆确实要求测屏蔽直流电阻，并缺规定了电阻值。
IVAN728 --- 2023-07-26 13:18:39

6

QC/T1037中屏蔽效率测试只有两项：转移阻抗，屏蔽衰减
