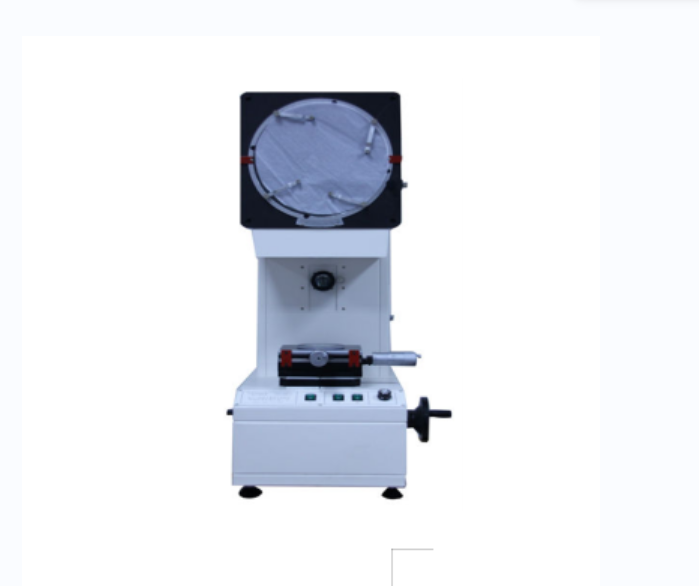

BG5501绝缘外被之壁厚投影仪（机械式）
适用范围：
电缆截面投影仪是上海电缆研究所指定用于电线电
缆行业测量电缆截面的专用仪器。仪器光学系统品
质优良， 物镜成像清晰，放大倍倍率准确，在透
射光照明下，轮廓测量误差小干0.08％；测量示
值误差可达(4+L／25)μm，L为被测量长度(单位：
mm)
对应标准：
GB/T 2951.11 -2008
主要技术指标：
工作台 | X坐标行程（㎜） | 50 |
测微手轮分辨值 | 0.002 | |
Y坐标行程（㎜） | 25 | |
测微手轮分辨值 | 0.002 | |
玻璃载物台旋转范围 | 0~360o | |
投影仪 | 尺寸（㎜） | ￠308，使用范围＞￠300（刻有米字线） |
投影旋转范围 | 0~360o | |
旋转角度游标格值 | 2′ | |
物镜 | 放大倍数 | 10X |
物方市场 | 30㎜ | |
物方工作距 | 81.94㎜ | |
调焦范围 | 80㎜ | |
仪器照明 | 透射与反射照明光源均为24V，150W卤钨灯 | |
仪器电源 | 220V(AC),50/60HZ | |
冷却方式 | 强制风冷（3只轴流风扇） |
本高仪器 朋丽 18051908829（同微信）
