同轴线高频求助 - 简版
yu1yu
楼主
2023-03-23 15:33:15

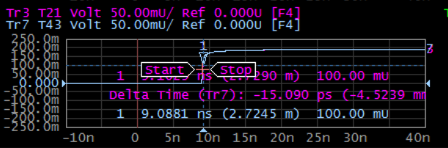

高频如图所示，延迟与共模均不符合要求，有没有大佬能分析下什么原因
游客
1 楼
2023-03-24 09:06:40
同轴电缆的延迟和共模抑制能力是其重要的性能指标，如果不符合要求，可能是以下原因导致的：
1. 电缆质量不好：同轴电缆的延迟和共模抑制能力与电缆的质量有关，如果电缆的制造工艺不好或者使用的材料不合适，就会导致延迟和共模抑制能力不符合要求。
2. 电缆长度过长：同轴电缆的延迟与电缆的长度有关，如果电缆长度过长，就会导致延迟增加，共模抑制能力下降。
3. 电缆接头不良：同轴电缆的接头质量对延迟和共模抑制能力也有影响，如果接头不良或者接头处存在损伤，就会导致延迟和共模抑制能力不符合要求。
4. 外界干扰：同轴电缆的共模抑制能力与外界干扰有关，如果周围环境中存在强电磁干扰，就会导致共模抑制能力下降。
综上所述，同轴电缆延迟和共模抑制能力不符合要求的原因可能是多方面的，需要根据具体情况进行分析和解决。
yu1yu
2 楼
2023-03-24 16:56:20
游客:同轴电缆的延迟和共模抑制能力是其重要的性能指标，如果不符合要求，可能是以下原因导致的： 1. 电缆质量不好：同轴电缆的延迟和共模抑制能力与电缆的质量有关，如果电缆的制造工艺不好或者使用的材料不合适，就会导致延迟和共模抑制能力不符合要求。 2. 电缆长度过长：同轴电缆的延迟与电缆的长度有关，如果电缆长度过长，就会导致延迟增加，共模抑制能力下降。 3. 电缆接头不良：同轴电缆的接头质量对延迟和共模抑制能力也有影响，如果接头不良或者接头处存在损伤，就会导致延迟和共模抑制能力不符合要求。 4. 外界干扰：同轴电缆的共模抑制能力与外界干扰有关，如果周围环境中存在强电磁干扰，就会导致共模抑制能力下降。 综上所述，同轴电缆延迟和共模抑制能力不符合要求的原因可能是多方面的，需要根据具体情况进行分析和解决。
综上所述，同轴电缆延迟和共模抑制能力不符合要求的原因可能是多方面的，需要根据具体情况进行分析和解决。
经测试，线材材料没有问题。
此不良测试长度为两米（确认两根同轴线等长），理论上配对同轴线长度不应该影响延迟与共模，只会对衰减影响较大
此线材还未打端子
STP应该有较强抗干扰能力，测试环境中也不存在磁场干扰
首先感谢您的解答，我目前的困惑是此线材延迟与共模数据很差，衰减10GHz以内任符合要求，目前已经排除了原材料上的问题，我认为是参考地线漂移导致共模产生，或产生阻抗的波动，至于延迟为何偏大，其中的逻辑参数关系还望解答
