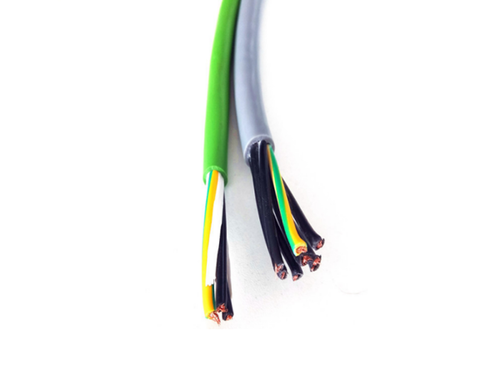

产品描述
这种电缆专为需要高度弯折弯曲连续运动应用场合而设计并广泛用于：拖链系统、机器人和移动驱动系统等。外护套材料耐磨、防水解、抗菌、阻燃等特性使得该电缆在拖链系统的优势得到最大发挥。
产品特点
使用寿命长且质量稳定，PUR材质更加耐磨且耐恶劣环境，适用于室外。
产品优势
特殊的结构设计及材料，加强了其耐磨耐弯曲性。内有特种抗拉加强层大大的提高了产品使用寿命及抗拉性。
拖链控制电缆（PUR护套）
技术参数
电 压：300/500V
测试电压：2000V/5min(AC)
最小弯曲半径
固定敷设：4x电缆外径
移动安装：7.5x电缆外径
温度范围
固敷温度：﹣30℃～90℃
移动温度：﹣20℃～90℃
耐油性：很好
耐化学物质：耐酸、碱、溶剂和各种液压油的性能优异等
耐候性：耐UV,日光老化性能优异，适合户外使用
最大移动速度
架空速度：8m/s
滑行速度：5m/s
加速度：75m/s2
规格型号列表
规格 | 标称外径mm | 最大外径mm | 电缆总重量Kg/km | |
芯数×截面mm2 | ||||
2×0.25 | 2×48/0.08 | 4.4 | 5 | 28 |
3×0.25 | 3×48/0.08 | 4.6 | 5.2 | 32 |
4×0.25 | 4×48/0.08 | 4.9 | 5.5 | 37 |
5×0.25 | 5×48/0.08 | 5.2 | 5.8 | 43 |
6×0.25 | 6×48/0.08 | 5.9 | 6.6 | 54 |
7×0.25 | 7×48/0.08 | 6.2 | 6.9 | 60 |
8×0.25 | 8×48/0.08 | 6.6 | 7.4 | 67 |
10×0.25 | 10×48/0.08 | 7.4 | 8.2 | 78 |
12×0.25 | 12×48/0.08 | 8.1 | 9 | 93 |
14×0.25 | 14×48/0.08 | 8.3 | 9.8 | 108 |
2×0.34 | 2×19/0.15 | 4.9 | 5.5 | 34 |
3×0.34 | 3×19/0.15 | 5.1 | 5.7 | 40 |
4×0.34 | 4×19/0.15 | 5.9 | 6.6 | 51 |
5×0.34 | 5×19/0.15 | 6.2 | 7 | 59 |
6×0.34 | 6×19/0.15 | 6.6 | 7.4 | 68 |
7×0.34 | 7×19/0.15 | 7 | 7.8 | 75 |
8×0.34 | 8×19/0.15 | 7.5 | 8.4 | 83 |
10×0.34 | 10×19/0.15 | 8.9 | 9.8 | 107 |
12×0.34 | 12×19/0.15 | 9 | 10.3 | 117 |
14×0.34 | 14×19/0.15 | 10.1 | 11.2 | 139 |
16×0.34 | 16×19/0.15 | 10.7 | 11.8 | 150 |
18×0.34 | 18×19/0.15 | 10.6 | 11.8 | 159 |
20×0.34 | 20×19/0.15 | 11.8 | 13 | 181 |
24×0.34 | 24×19/0.15 | 12.7 | 14.1 | 210 |
25×0.34 | 25×19/0.15 | 12.8 | 14.1 | 214 |
30×0.34 | 30×19/0.15 | 14.2 | 15.7 | 261 |
36×0.34 | 36×19/0.15 | 15.4 | 17 | 301 |
2×0.5 | 2×28/0.15 | 5.8 | 6.5 | 45 |
3×0.5 | 3×28/0.15 | 6 | 6.7 | 54 |
4×0.5 | 4×28/0.15 | 6.4 | 7.2 | 63 |
5×0.5 | 5×28/0.15 | 6.9 | 7.6 | 73 |
6×0.5 | 6×28/0.15 | 7.3 | 8.2 | 84 |
7×0.5 | 7×28/0.15 | 8 | 8.9 | 98 |
8×0.5 | 8×28/0.15 | 8.8 | 9.8 | 115 |
10×0.5 | 10×28/0.15 | 9.9 | 11 | 135 |
36×0.75 | 36×24/0.20 | 19.9 | 21.9 | 532 |
2×1 | 2×32/0.20 | 6.8 | 7.5 | 64 |
3×1 | 3×32/0.20 | 7.1 | 7.9 | 78 |
4×1 | 4×32/0.20 | 7.6 | 8.4 | 94 |
5×1 | 5×32/0.20 | 8.6 | 9.5 | 119 |
6×1 | 6×32/0.20 | 9.2 | 10.2 | 137 |
7×1 | 7×32/0.20 | 9.8 | 10.2 | 156 |
8×1 | 8×32/0.20 | 10.6 | 11.7 | 177 |
10×1 | 10×32/0.20 | 12.2 | 13.5 | 216 |
12×1 | 12×32/0.20 | 12.7 | 14.2 | 240 |
14×1 | 14×32/0.20 | 14.6 | 16.1 | 295 |
16×1 | 16×32/0.20 | 15.4 | 17.1 | 325 |
18×1 | 18×32/0.20 | 15.6 | 17.2 | 351 |
20×1 | 20×32/0.20 | 17 | 18.8 | 396 |
24×1 | 24×32/0.20 | 18.2 | 20.4 | 464 |
25×1 | 25×32/0.20 | 18.4 | 22.1 | 476 |
30×1 | 30×32/0.20 | 20.6 | 22.7 | 575 |
36×1 | 36×32/0.20 | 22.4 | 24.9 | 679 |
2×1.5 | 2×48/0.20 | 7.6 | 8.4 | 81 |
3×1.5 | 3×48/0.20 | 8.1 | 9 | 105 |
4×1.5 | 4×48/0.20 | 8.9 | 9.9 | 132 |
5×1.5 | 5×48/0.20 | 9.6 | 10.7 | 158 |
6×1.5 | 6×48/0.20 | 10.4 | 11.5 | 183 |
20×2.5 | 20×77/0.20 | 23.5 | 25.9 | 793 |
24×2.5 | 24×77/0.20 | 26 | 28.6 | 957 |
25×2.5 | 25×77/0.20 | 26.1 | 28.8 | 981 |
30×2.5 | 30×77/0.20 | 28.6 | 31.6 | 1169 |
36×2.5 | 36×77/0.20 | 31.9 | 35.1 | 1412 |
以上是电缆部分常用的规格型号。其它特殊规格/颜色及更复杂适用场合可根据要求开发定制 | ||||

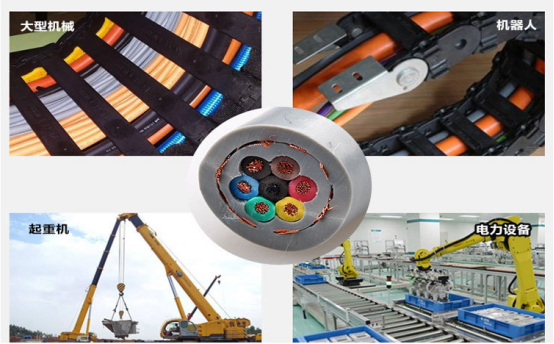

产品适用设备：
关于戎星电气
扬州戎星电气有限公司是高柔性电缆、螺旋电缆、特种电缆、新能源汽车充电桩电缆及配套设施、尼龙护套线、海洋电缆、石油勘探电缆、拖链电缆、电子手轮线、拖挂车电缆、仪器仪表电缆等产品专业生产加工的公司，拥有完整、科学的质量管理体系。扬州戎星电气有限公司的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。
