RVS2芯成缆8倍的绞入系数是多少 - 简版
YJP
楼主
2022-12-05 07:40:58
RVS2芯成缆8倍的绞入系数是多少
W20210630
1 楼
2022-12-05 07:46:54
YJP:RVS2芯成缆8倍的绞入系数是多少
W20210630
2 楼
2022-12-05 07:47:42
YJP:RVS2芯成缆8倍的绞入系数是多少
约1.03
1210707738
3 楼
2022-12-05 10:04:12
1.0385
WHJ20120923
4 楼
2022-12-05 10:22:59
1210707738:请问一下计算公式、谢谢！
洗洗睡了
5 楼
2022-12-06 16:52:22
1.074
K——绞入系数；
m——节径比;
^0.5 ——开根号
Humblebrag
6 楼
2022-12-08 10:38:51
洗洗睡了:1.074

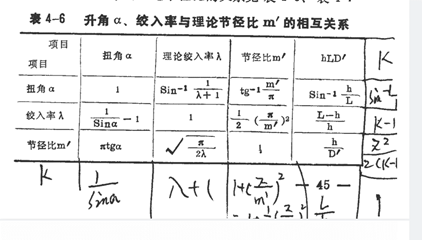

K=(1+(3.14/m)2)^0.5
K——绞入系数；
m——节径比;
^0.5 ——开根号
应该是理论节径比，节距和节圆直径的比值
weizi2
7 楼
2022-12-09 12:58:02
8倍的实用节径比（节距除成缆外径），绞入系数是1.0193，RVS标准规定的是不超过结构表中规定的电缆外径（成缆外径）的8倍，电缆实际生产外径会小于这个外径，所以按这个极限条件计算实际绞入系数会小于1.0193.
计算公式=1+0.5*(PI()/(成缆外径*实用节径比/(成缆外径-绝缘外径)))^2
skyfucker
8 楼
2022-12-22 09:06:35
