QJ36B-2数字电桥电桥操作规程 - 无图版
bengaoshaoli --- 2022-11-28 08:47:08
1
1. 按要求截取适当长度试样，一般不少于1.4ｍ。
2. 被测导体的方法，去除试样测量部分的绝缘和其它覆盖物，露出金属导体。
3. 试样和电桥在试验环境中放置足够长时间，使之达到温度平衡。
4.

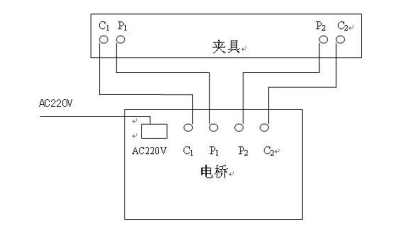

将电源线插入AC220V插座，测试线接入电桥C1、P1、P2、C2。如图
5. 将电桥的电源开关合上，电桥显示“欢迎使用”
6. 按确定键并选择合适的量程开关，电桥显示“请选择量程开关”
7. 按确定键电桥显示表格，“圆实心线”按上、下键选择“圆实心线”、“扁形线”、“其它”
8. 按确定键电桥显示“铜”按上下键选择“铝排”、“硬铝线”、退火线“。
9. 按确定键电桥显示、按上、下键和数字键输入相关参数。按上、下键把光标移到“测试“备注：数字按错了、可以用返回键清除，重新输入。
10. 按确定键电桥显示“正在测试请稍后”10秒钟左右显示数据。
11. 注意事项
11．1一般使用时接通电源先预热30分钟。
11.2．测试超过量程时电桥数据显示为“222222”闪烁。
11.3．电桥应在通风良好条件下工作，周围空气不含有腐蚀产品的灰尘和杂质。
11.4电桥应避免外电磁场干扰。
20℃时导体标准要求最大电阻值（Ω/km）
此表仅供参考
电流电阻量程 | 面积 | 铜导体 | 镀锡铜导体 | 铝导体1-2类 | ||
1—2类 | 5—6类 | —2类 | 5—6类 | |||
200mΩ/0.5A | 0.5 | 36 | 39 | 36.7 | 40.1 | / |
0.75 | 24.5 | 26 | 24.8 | 26.7 | / | |
20mΩ/1A | 1 | 18.1 | 19.5 | 18.2 | 20 | / |
1.5 | 12.1 | 13.3 | 12.2 | 13.7 | / | |
2.5 | 7.41 | 7.98 | 7.56 | 8.21 | / | |
4 | 4.61 | 4.95 | 4.7 | 5.09 | 7.41 | |
6 | 3.08 | 3.3 | 3.11 | 3.39 | 4.61 | |
2mΩ/10A | 10 | 1.83 | 1.91 | 1.84 | 1.95 | 3.08 |
16 | 1.15 | 1.21 | 1.16 | 1.24 | 1.91 | |
25 | 0.727 | 0.78 | 0.734 | 0.795 | 1.2 | |
35 | 0.524 | 0.554 | 0.529 | 0.565 | 0.868 | |
50 | 0.387 | 0.386 | 0.391 | 0.393 | 0.641 | |
70 | 0.268 | 0.272 | 0.27 | 0.277 | 0.443 | |
200μΩ/10A | 95 | 0.193 | 0.206 | 0.195 | 0.21 | 0.32 |
120 | 0.153 | 0.161 | 0.154 | 0.164 | 0.253 | |
150 | 0.124 | 0.129 | 0.126 | 0.132 | 0.206 | |
185 | 0.0991 | 0.106 | 0.1 | 0.108 | 0.164 | |
240 | 0.0754 | 0.0801 | 0.0762 | 0.0817 | 0.125 | |
300 | 0.0601 | 0.0641 | 0.0607 | 0.0654 | 0.1 | |
400 | 0.047 | 0.0495 | 0.0475 | 0.0495 | 0.0778 | |
500 | 0.0366 | 0.0391 | 0.0369 | 0.0391 | 0.0605 | |
630 | 0.0283 | 0.0287 | 0.0286 | 0.0292 | 0.0469 | |
800 | 0.0221 | 0.0224 | 0.0367 | |||
1000 | 0.0176 | 0.0177 | 0.0291 | |||
