成束燃烧试验装置适用于《电缆和光缆在火焰条件下燃烧试验设置、垂直安装的成束电线电缆火焰垂直蔓延试验》标准，用于成束阻燃电线和电缆进行阻燃特性试验场合。

对应标准

GB/T18380.（31—36）—2008；IEC60332—3—10：2009

主要技术指标

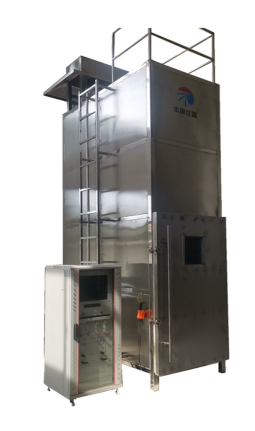

标准成束电线电缆燃烧试验机由试验箱、电器控制系统、空气源、引燃源流量控制系统（丙烷燃气和空气压缩气体）、钢梯、灭火装置、排放物净化装置等组成。

u 试验箱尺寸：1,000（W）X2,000(D)X4,000（H）mm，

u 箱底应高出地面。试验箱的周边应密封，空气从箱底距前墙（150±10）mm处打开一个（800±20）mmX(400±10)mm的进气口流入箱内。应在箱顶部的后面开一个（300±30）mm×（1000±100）mm的出气口。试验箱的后墙和两侧应采用传热系数约为0.7W?m-2?K-1的热绝缘，1.5mm厚的USU304不锈钢板，中间包覆65mm厚的保温矿物纤维，外为1.5mm厚的USU304不锈钢板。钢梯与试验箱后墙之间的距离为（150±10）mm，钢梯最下面得横档距地面（400±5）mm。电缆试样的最低处距地面约100mm。

u 进气口装有数显空气速度风速计，能直观地读出并能控制通过箱体空气的气体流量为（5000±500）L/min，试验过程中能稳定空气流速。试验完毕后：如果停止供火一小时试样还在燃烧，设有报警和采用强行停止燃烧的淋雨装置。

u 钢梯类形：宽（500±5）mm标准型钢梯，宽（800±10）mm宽型钢梯，材质为USU304不锈圆钢。

u 试验箱上部装有数显风速计确保风的流速小于8M/S，不会影响试验箱风空气流量。

u 引燃源类型：包括一个或两个带型丙烷燃气喷灯及其配套流量计和文丘里混合器,其供火表面钻有242个直径为1.32mm孔径的扁平金属板，这些孔的中心距离为3.2mm，分三排交错排列，每排分别为81、80和81个，分布在标称尺寸为257×4.5mm的范围内。另外，在喷火板两侧各开一排小孔，这此导向孔可保持火焰的稳定燃烧。每个喷灯应配备准确装置以控制丙烷和空气流入速率。

u 引燃源位置：喷灯应水平放置，距电缆试样前表面（75±5）mm，距试验箱底部（600±5）mm，并与钢梯轴线对称。喷灯供火点应位于钢梯两根横档之间的中心，并且距试样下端至少500mm，喷灯系统的中心线应与钢梯中心线大致一致。

u 建议安装房屋面积长7m×宽3m，房屋高度4.5m以上。
