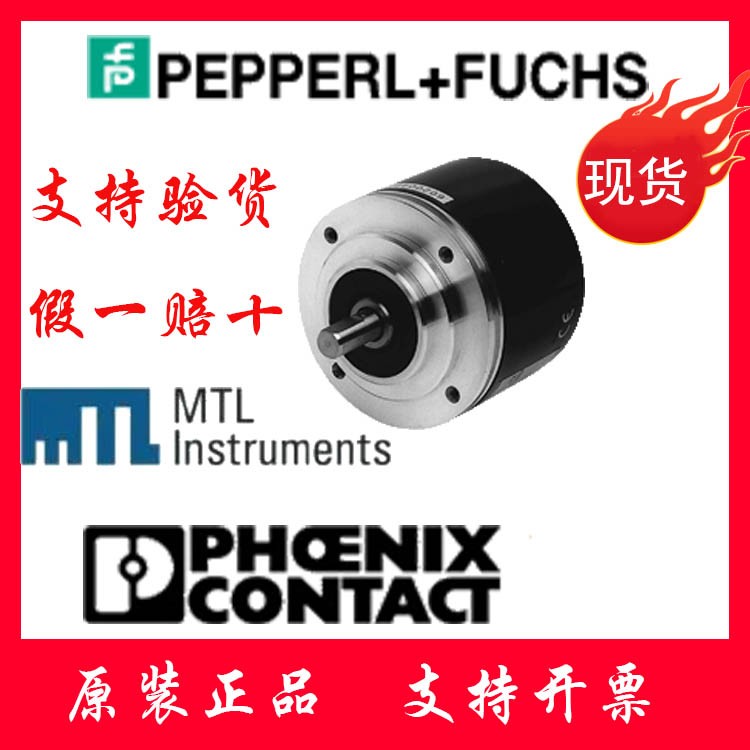

FVM58N-011K2R3GN-1213

参数表节选：的技术参数  FVM58

功能性安全相关参数

MTTFd 110 a

任务时间 (TM) 20 a

L10 1,9 E+11 在 6000 rpm 和 20/40 N 轴向/径向轴负载下

诊断覆盖率 (DC) 0 %

电气技术规格

工作电压 10 ... 30 V DC

空载电流 大 140 mA

功耗 ≤ 2,5 W ， 没有输出驱动器

线性度 ± 0,5 LSB

输出码 格雷码，二进制码

Code course（计数方向） 顺时针递增（顺时针旋转，code course 递增）

代码准备时间 0,3 ms

接口

接口类型 推挽，并行 ， 短路保护

分辨率

多匝 25 Bit

负载电流 20 mA

电压降 ≤ 2,5 V

信号电压

高 工作电压负压降

低 ≤ 2,8 V

上升时间 300 ns

断电延时 300 ns

代码更改频率 400 kHz

输入 1

输入类型 选择计数方向（顺时针/逆时针）

信号电压

高 10 ... 30 V

低 0 ... 2 V

输入电流 < 6 mA

输入 2

输入类型 临时存储 (LATCH)

信号电压

高 10 ... 30 V

低 0 ... 2 V

输入电流 < 6 mA

接通延时 < 0,1 ms

断开延时 < 0,1 ms

输入 3

输入类型 零位调整 (PRESET)

信号电压

高 10 ... 30 V

低 0 ... 2 V

输入电流 < 6 mA

接通延时 < 1 ms

连接

连接器 类型 9426，26 针

电缆 ?9 mm，15 x 2 x 0.14 mm2，2 m

符合标准

防护等级 DIN EN 60529，IP65

气候测试 DIN EN 60068-2-3，无冷凝

发射干扰 EN 61000-6-4:2007

抗扰度 EN 61000-6-2:2005

耐冲击性 DIN EN 60068-2-27，100 g，6 ms

抗振性 DIN EN 60068-2-6，10 g，10 ... 2000 Hz

认证和证书

UL 认证 cULus 认证，一般用途，2 类电源

环境条件

工作温度 -40 ... 85 °C (-40 ... 185 °F)

缆线型号：

-30 ...70 °C（硬线）

-5 ...70 °C（软线）

存储温度 -40 ... 85 °C (-40 ... 185 °F) （缆线型号：-5 ...70 °C）

机械规格

材料

组合 1 外壳：带粉末涂层的铝材

法兰：铝

轴：不锈钢

组合 2 (Inox) 外壳：不锈钢

法兰：不锈钢

轴：不锈钢

质量 大约 400 g （组合 1）

大约 800 g （组合 2）

旋转速度 大 12000 min -1

惯性力矩 30 gcm2

起始扭矩 ≤ 5 Ncm

轴负载

轴向 40 N

径向 110 N
