视频线摇摆测试不通过 - 简版
happyjoe
楼主
2022-05-09 11:41:08

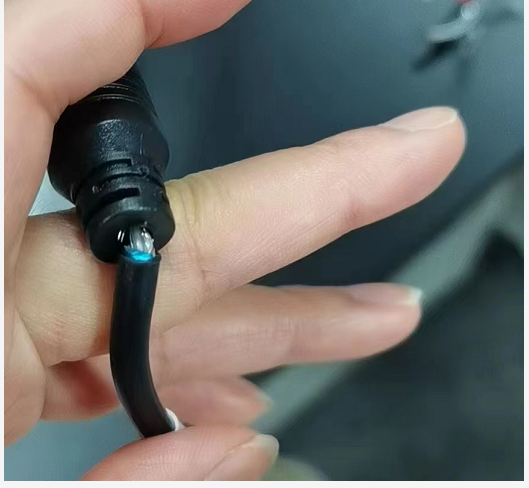

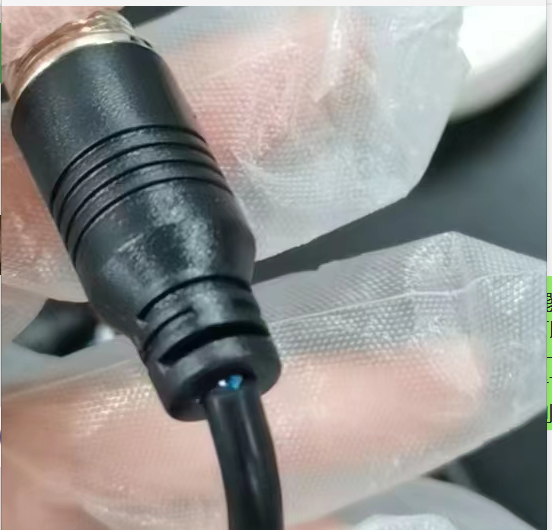

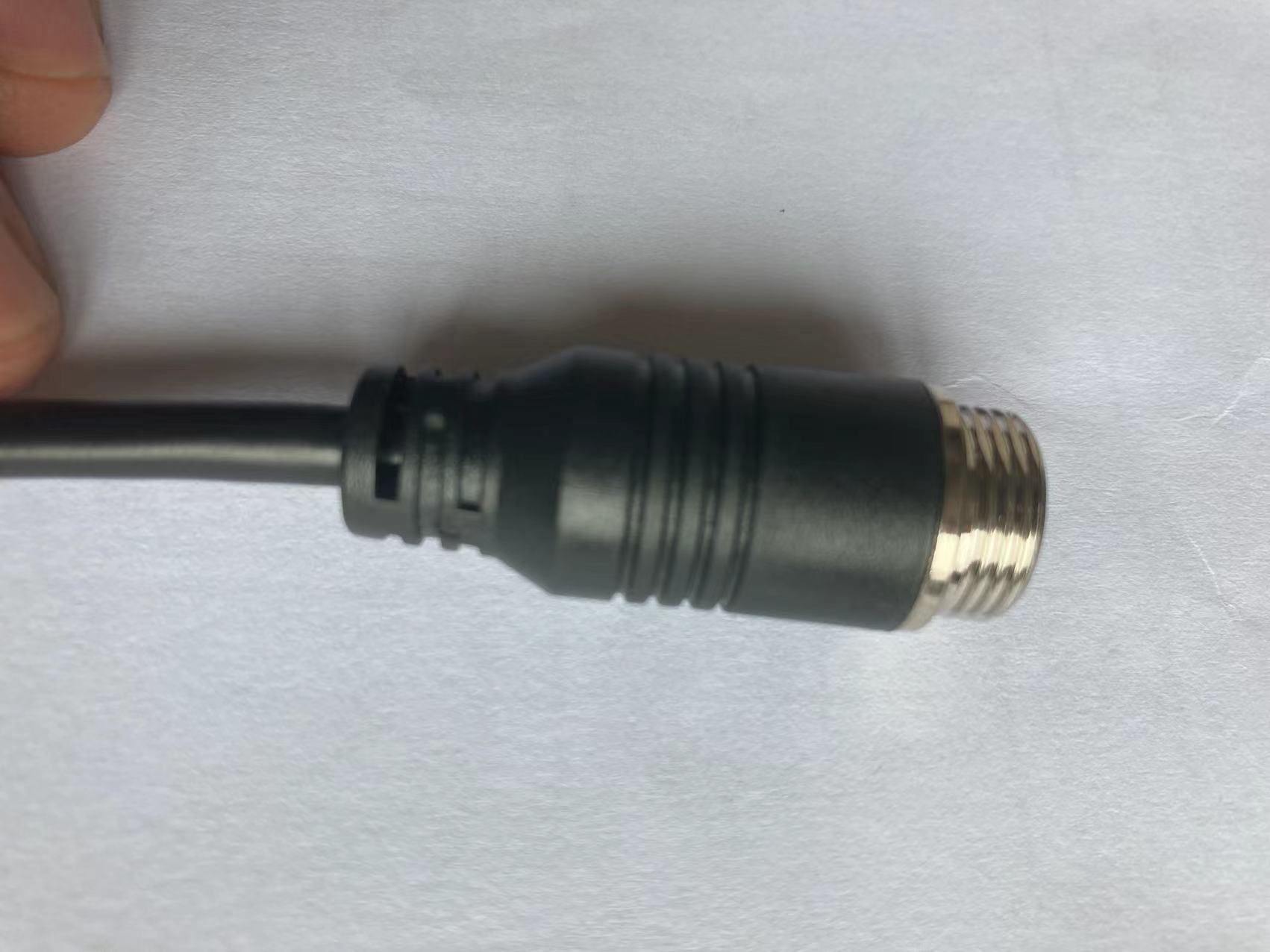

视频线单独线材摇摆测试过2300次没有问题，但客户加上SR后测试800次后出现不良，均在SR尾端（SR长8mm），请教各位大神分析下如何改善，谢谢！！个人初步分析是SR偏短了，线材包裹的长度也偏短，摇摆后容易脱出！！
hekejiu
1 楼
2022-05-09 11:50:17
楼主，客户如果要测试你这个，也算是插头摇摆的话，就要把线做软，SR模具，你说的没有错，要加长些，
happyjoe
2 楼
2022-05-09 11:53:47
SR加长需要加长到多少呢？10mm是否可以
hl5825
3 楼
2022-05-09 13:20:55
1.SR长度建议在你原有基础上增加5~8mm。
2.外模成型胶料硬度适当软一点，一般45~50P烘料温度80`90度。
happyjoe
4 楼
2022-05-09 13:42:43
感谢！
游客
5 楼
2022-05-10 05:27:25
学习了
happyjoe
6 楼
2022-05-10 10:09:36
感谢各位的建议，客户按要求修改SR长度，将重新做样品再进行摇摆测试！！
252033957
7 楼
2022-05-17 09:01:17
摇摆测试很多细节要关注的，不单是改网尾长度，改胶料软硬度，网尾的结构很重要，如果是单纯线材脱落的改长度是可以，还有可以图上环已酮再成型，如果是铜丝断的还要分析那个位置断，再作出对应的改善。
