RS-485 接口

非接触式，位置编码器

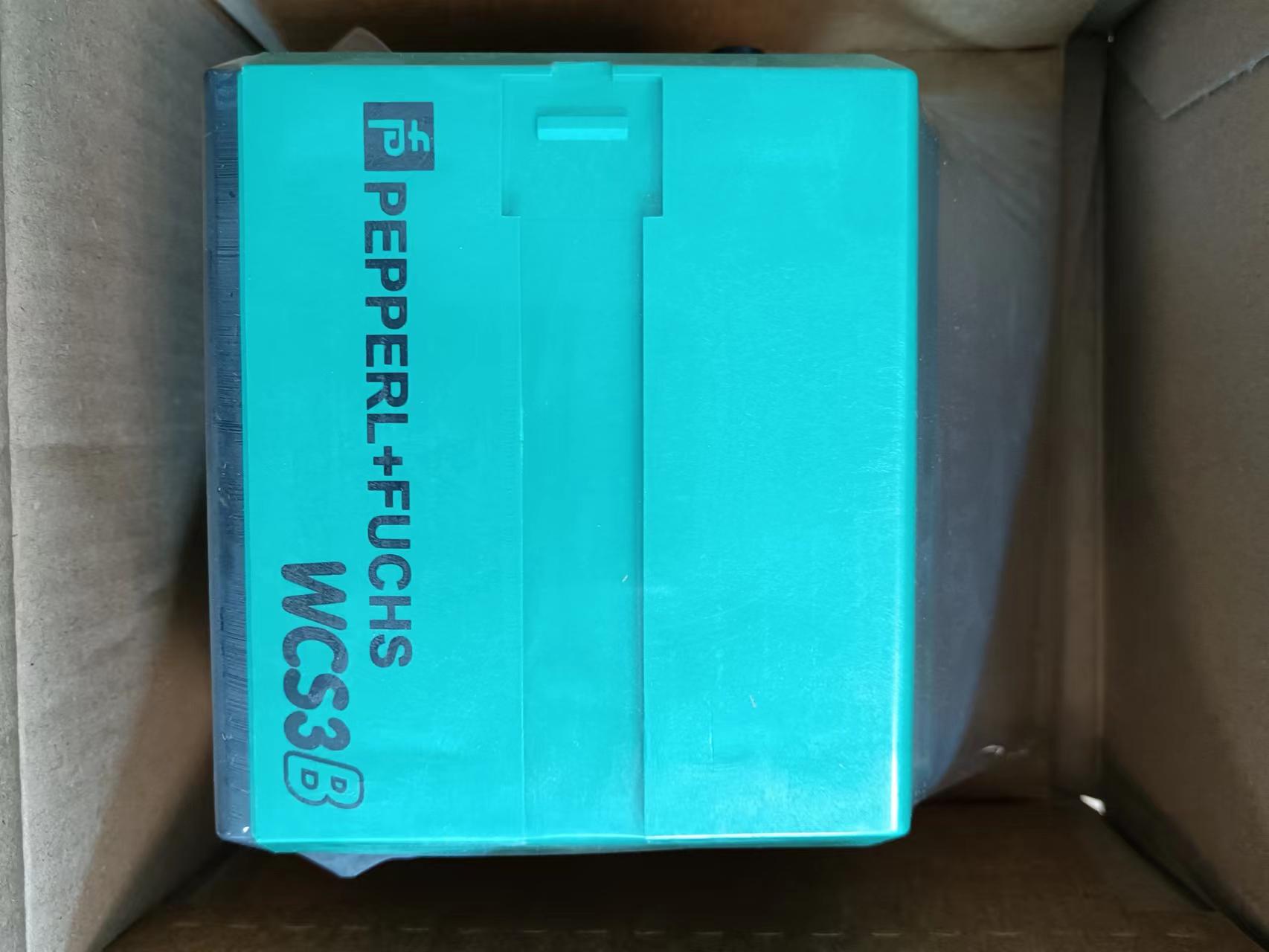

自动检测积垢参数表节选：的技术参数  WCS3B-LS246

产品阐述

读头，RS-485 接口，

带 RS-485 终端电阻

通用规格

通过速度 ≤ 12,5 m/s

测量范围 大 314,5 m

编码尺的自由公差 水平： 31 mm ( ± 15,5 mm )

垂直： 28 mm ( ± 14 mm )

分辨率 ± 0,4 mm （1,250 位置值/米）

功能性安全相关参数

MTTFd 236 a

任务时间 (TM) 20 a

诊断覆盖率 (DC) 0 %

指示灯/操作方法

工作指示灯 绿色 LED：通电

数据流指示器 黄色 LED： 数据通信激活

错误指示器 红色 LED

闪烁： 读头离开编码尺

常亮： 内部诊断测试失败

电气技术规格

工作电压 10 ... 30 V DC

功耗 2 VA

接口

接口类型 RS 485 接口

数据输出码 二进制码

协议 3 ， 带奇偶校验（9 位/字节）

传输速率 19,2 kBit/s

地址 0

终端 带 RS 485 端接

符合标准

发射干扰 DIN EN 61000-6-4 ， DIN EN 12015

抗扰度 DIN EN 61000-6-2 ， DIN EN 12016

耐冲击性 DIN EN 60068-2-27，半正弦 30 g，18 ms

抗振性 DIN EN 60068-2-6，正弦，5 g，10 - 2000 Hz，10 个循环

认证和证书

CSA 认证 cCSAus 认证，通用

2 类电源

CCC 认证 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记

环境条件

工作温度 0 ... 60 °C (32 ... 140 °F)

存储温度 -40 ... 85 °C (-40 ... 185 °F)

相对湿度 90 % ，无冷凝

机械规格

连接类型 5 针 M12 x 1 连接器

防护等级 IP54

材料

外壳 ABS ， PC（聚碳酸酯张西霞

质量 500 g
