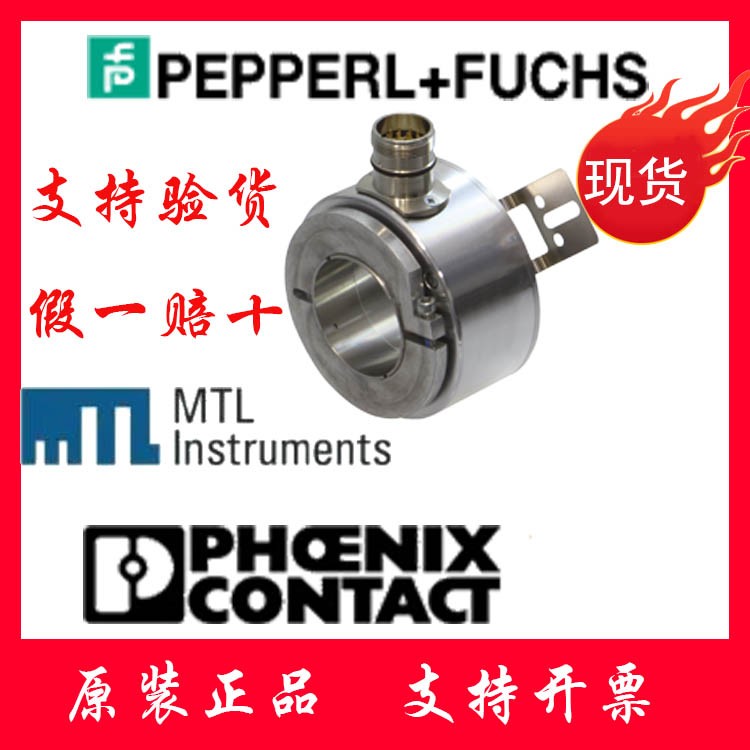

增量旋转编码器 RHI90N
具有紧凑设计的外壳 ?90 mm
空心轴规格可选,范围为 ?16 mm ... ?45 mm
高 50,000 ppr易于实现轴夹紧分辨率和精度
选件:通过耐用的塑料绝缘套管提供轴绝缘
技术参数 RHI90N
通用规格
检测类型 光电采样
脉冲计数 大 50000UL 文件编号 E223176
功能性安全相关参数
MTTFd 140 a任务时间 (TM) 20 a
L10 50 E+9 转速为 1750 rpm 时诊断覆盖率 (DC) 0 %
电气技术规格
工作电压 10 ... 30 V DC 或 5 V DC ±5% (请参见订购信息中的“输出电路”)
空载电流 大 70 mA
输出输出类型 推挽,增量式,或 RS-422,增量式
(请参见订购信息中的“输出电路”)电压降 < 2,5 V (推挽,增量式)
负载电流 大值/通道 40 mA ,短路保护,反极性保护 (推挽,增量式)
大值/通道 20 mA ,短路保护,反极性保护 (RS 422,增量式)
输出频率 大 200 kHz
上升时间 600 ns断电延时 600 ns
连接连接器 类型 9416 (M23),12 针,类型 9416L (M23),12 针
电缆 ?6.5 mm,4 x 2 x 0.14 mm2,1 m
带模拟接口和按钮的恒力开度仪旋转编码器, 坚固而轻巧的塑料结构, 紧凑纤薄的设计(安装的旋转编码器的轴用于提供卷筒轴承的功能), 免耦合适配性能, 广泛的安装选项, 防锈耐酸测量缆线恒力开度仪 ECN20IL-*
坚固的铝制卷筒外壳紧凑设计
带钢头的波纹管广泛的安装选项行程 5 m 的测量缆线防锈耐酸测量缆线
恒力开度仪 ECN30PL-*坚固的铝制卷筒外壳使用螺纹主轴卷收缆线时的卷筒行程
带钢头的波纹管广泛的安装选项齐全的附件行程 60 m 的测量缆线
带 PROFINET 接口的恒力开度仪旋转编码器, 坚固的铝制卷筒外壳, 使用螺纹主轴卷收缆线时的卷筒行程, 带钢头的波纹管, 齐全的附件, 外壳可选择带有涂层(硬涂层), 结构类型: 80 mm、130 mm、190 mm,带 SSI 接口的恒力开度仪旋转编码器, 坚固的铝制卷筒外壳, 使用螺纹主轴卷收缆线时的卷筒行程, 带钢头的波纹管, 齐全的附件, 外壳可选择带有涂层(硬涂层),带模拟接口和按钮的恒力开度仪旋转编码器, 坚固而轻巧的塑料结构, 紧凑纤薄的设计(安装的旋转编码器的轴用于提供卷筒轴承的功能), 免耦合适配性能, 广泛的安装选项, 防锈耐酸测量缆线,带 EtherCAT 接口的缆线牵引旋转编码器, 坚固而轻巧的塑料结构, 紧凑纤薄的设计(安装的旋转编码器的轴用于提供卷筒轴承的功能), 免耦合适配性能, 广泛的安装选项, 防锈耐酸测量缆线,
外壳可选择带有涂层(硬涂层)防锈耐酸测量缆线迟滞极低通用规格
设备类型 **系列
测量范围 1000 ... 60000 mm
结构类型 80 mm、130 mm、190 mm
环境条件环境温度 -30 ... 70 °C (-22 ... 158 °F)
机械规格绳直径 1,35 mm
0,81 mm ( 测量长度 50000 mm )
防护等级 IP64
