飞机微波电缆和高频射频电缆
高频RF电缆具有出众的品质。
PIC的高频RF电缆采用专为当今需求而设计的高质量电缆制造。航空电子行业中越来越倾向于使用高频RF电缆。消费者不仅需要飞机上的高频带宽数据，而且对支持卫星通信的需求也在不断增长。与我们所有的50欧姆同轴电缆一样，我们的新型高频电缆在所有材料上的最低温度均为200°C，并且凭借50年的设计和制造专业知识，我们的高频电缆可以减轻重量，减少损耗并提高EMI性能。

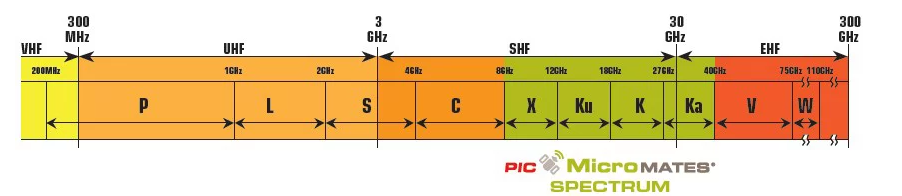

借助当前的RF同轴电缆技术，可以充分服务于较低的频段[L，S，C]。RF /微波同轴电缆技术正在不断发展，以更高的频率[X，Ku，K，Ka]服务于中频段。
像我们所有的50欧姆同轴电缆，MicroMATES ?远远超过军用规格标准在整个最小200℃等级的材料。 这些微波电缆专为Ku波段电缆 和 X波段电缆应用而设计，具有以下特点：内部扁平编织或条状编织；高温聚酰亚胺箔；双编织屏蔽层；和镀银铜。
MicroMATES微波电缆组件
在我们的许多 MicroMATES 组件（包括PIC微波电缆组件和高频电缆组件）上，交货时间只有2周。正确组装电缆对于实现电缆和连接器技术的全部优势至关重要。我们的专用工具和专业的技术人员可确保您的工作做到精确。
比较表
| 零件 编号 | Ω | 特设工作组 | 损耗@ 18 GHz dB / 100 ft （dB / 100m） | 外径 in（mm） | 重量 lbs / 100 ft （kg / 100 m） | 燃烧测试 |
|---|---|---|---|---|---|---|
同轴电缆 | ||||||
| HT77300F | 50 | 12 | 24.7（81.0） | 0.30（7.62） | 8.8（13.1） | 看法 |
| HT77210F | 50 | 16 | 37.3（122.4） | 0.21（5.28） | 4.5（6.7） | 看法 |
| HH85295F | 50 | 11 | 19.7（64.6） | 0.29（7.37） | 7.9（11.8） | 看法 |
MicroMATES连接器数据
| HT77300F | HT77210F | HH85295F | 连接器类型 |
|---|---|---|---|
| 120208 | 120508 | 120608 | TNC直插头 |
| 120221 | 120521 | 120621 | TNC隔板插孔 |
| 120209 | 120509 | 120609 | TNC 90°插头 |
| 120214 | 120514 | 120614 | SMA直插头 |
| 120215 | 120515 | 120615 | SMA 90°插头 |
| 120210 | 120510 | 120610 | N直插头 |
| 120222 | 不适用 | 120622 | N隔板插孔 |
| 120211 | 120511 | 120611 | N 90°插头 |
| 不适用 | 120535 | 不适用 | BMB SZ 5插孔 |
| 不适用 | 120534 | 不适用 | BMB插孔卡口 |
