    002A03-电缆组件-Cable assembly

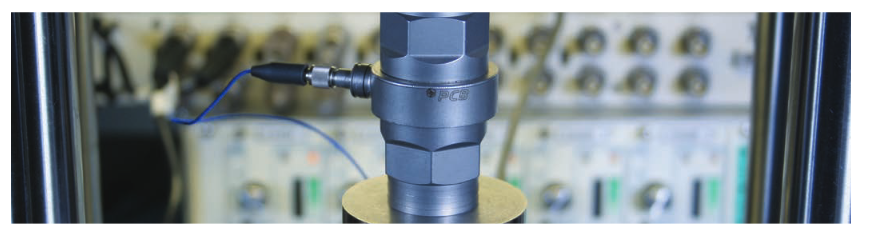

    用力环测量动态力来自PCB的石英压电力环在周期性加载的压缩力下输出高完整性信号。力环具有极高的刚度和精度，使它们成为测量金属成形设备(卷曲、弯曲、桩或压印)、跌落测试和产品测试应用中常见的微秒持续时间事件的理想选择。所有PCB压电力环都采用石英晶体作为传感元件。石英是最稳定的压电材料之一，其硬度是钢的十倍。传感器内部预加载的石英元件使实时输出高频率成为可能。在多级传感器组装过程中，内部组件精确对齐，预加载和激光焊接在一起，提供了一个密封密封每个PCB力传感器都根据NIST(美国国家标准和技术协会)的标准进行校准，并拥有串行校准证书。校准程序遵循ANSI(美国国家标准)推荐的公认指南。和ISA(美国仪器仪表协会)。PCB上的力传感器的校准符合ISA-37-10和ISO 17025和ANS/NCSL Z540-1

    ICPE力传感器从压电晶体产生内部静电电荷，但内置MOSFET微电子放大器将高阻抗电荷转换为低阻抗电压信号。这个内部电路需要一个单独的恒流电源。低阻抗电压输出允许在标准同轴或多导体电缆上操作，而没有信号退化。

    充电输出特性充电复位-电荷传感器上的无负载输出点可以通过使用包括充电复位功能的特定信号调节器复位到零(参见PCB型号443B102)。此特性将重置零点以匹配卸载的力。有效地消除电荷电位为零，以解释任何质量差异期间的工具变化。电荷复位经常用于在执行循环、重复操作的关键测量系统中的校准和重新调零。

    时间常数和缩放灵活性- PCB电荷型力传感器使用独立的电荷放大器，可以很容易地重新配置特定放电时间常数。这些传感器还可以配置为缩放和/或在数据捕获之前通过电缆进行多传感器相加。这在传感器arrav中非常有用，可以优化数据通道的数量。充电系统依赖于低噪音电缆和高绝缘电阻电缆，以避免长电缆束或环境污染地区(流体)的信号退化。微粒或电噪声)。电荷放大系统在50khz以下的测量中表现出色，因为反馈电容在此范围以上可以表现出滤波特性。


    品牌订货代码名称描述名称描述
    PCB   Piezotronics002A03电缆组件Cable assembly
    PCB   Piezotronics002A05电缆组件Cable assembly
    PCB   Piezotronics002A10电缆组件Cable assembly
    PCB   Piezotronics002A20电缆组件Cable assembly
    PCB   Piezotronics002A30电缆组件Cable assembly
    PCB   Piezotronics002A50电缆组件Cable assembly
    PCB   Piezotronics002B01电缆组件Cable assembly
    PCB   Piezotronics002B03电缆组件Cable assembly
    PCB   Piezotronics002C03电缆组件Cable assembly
    PCB   Piezotronics002C05电缆组件Cable assembly
    PCB   Piezotronics002C10电缆组件Cable assembly
    PCB   Piezotronics002C20电缆组件Cable assembly
    PCB   Piezotronics002C30电缆组件Cable assembly
    PCB   Piezotronics002C50电缆组件Cable assembly
    PCB   Piezotronics002P03电缆组件Cable assembly
