STP 两芯以太网衰减低频不过 - 简版
468228364
楼主
2021-12-21 14:56:31

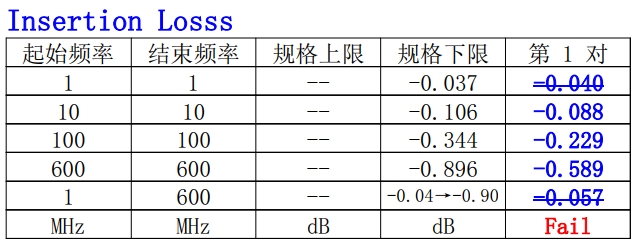

各位大神，我在开发STP 两芯以太网时，衰减低频无法通过，谁能指导下，规格0.16*4CCS+0.16*3不退火铜，25μ的Al-Pet，T0.1*16*8的织网
zhsazcf
1 楼
2021-12-21 15:19:37
低频不过一般是导体太小，可以增加一些，绞距12-14倍，在做~~
468228364
2 楼
2021-12-22 08:04:36
zhsazcf:低频不过一般是导体太小，可以增加一些，绞距12-14倍，在做~~

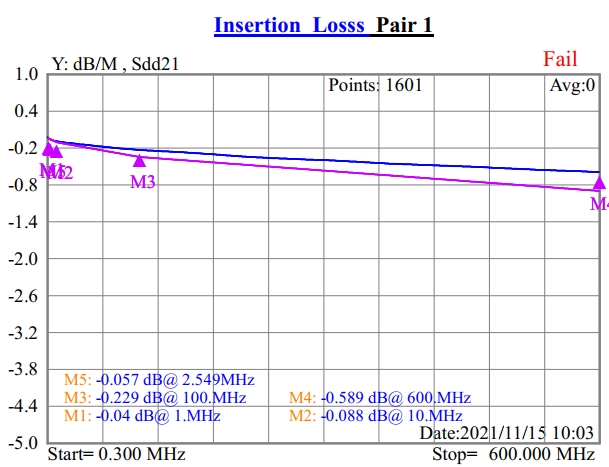

但是感觉这衰减图像不差，除了加大导体，还有没有其他办法
sa571328
3 楼
2021-12-22 11:46:04
加厚鋁箔厚度
