MVB（多功能车辆总线）电缆（冗余版本）
FRL-MVB-02YCH-1Q0.5S + 4G0.25

应用 ：

  • 电缆设计用于永久固定在机车车辆内部，以连接固定零件。典型的应用是机车中的通信系统。该系统使用符合TCN标准的线控总线系统进行控制和检测以及诊断。该总线系统由通过冗余网关连接的轨道总线WTB（有线火车总线）和道路总线MVB（多功能车辆总线）组成。

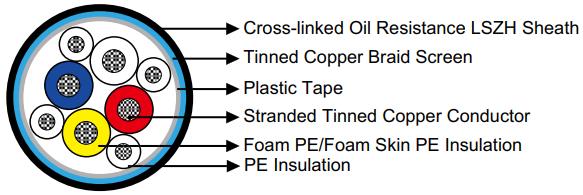

建造 ：

  • 导体符合IEC 60228 5级的镀锡绞合铜导体
    绝缘PE中的0.6mm泡沫/泡沫sk（用于0. 5sqmm导体），PE的0. 2mm PE（用于0.2sqmm导体）。
    核心包装塑料胶带
    EMC屏幕镀锡铜编织
    外护套交联耐油低烟无卤


电气和机械性能：

  • 标称电压300V
    最高温度90°摄氏度
    最低温度-40°摄氏度
    弯曲半径10 x整体直径

化学和环境特性：

  • EN 60684-2无氟
    EN 50305; EN 60811-2-1耐矿物油和燃料油，酸和碱
    EN 50305耐臭氧

机车车辆的防火性能：

  • EN 50306-2危险等级HL1，HL2 / HL3，HL4
    DIN 5510-2防护等级1/2/3/4
    BS 6853内部使用1a，1b，II；外用1a，1b，II
    NF F 16-101F0
    EN45545-2R15内部/ R16外部HL1，HL2，HL3


XXL945002 --- 2021-04-28 14:59:32

2

谢谢??
stranger --- 2021-07-05 13:12:32

3

PE耐温等级一般达不到90度，实心PE的一般做辐照处理；

信号线绝缘的发泡PE呢，你们也做辐照处理吗？
