衰减差异大是什么原因造成的？ - 无图版电线电缆网DXDLW

Kavin168

楼主

2021-03-18 10:54:09

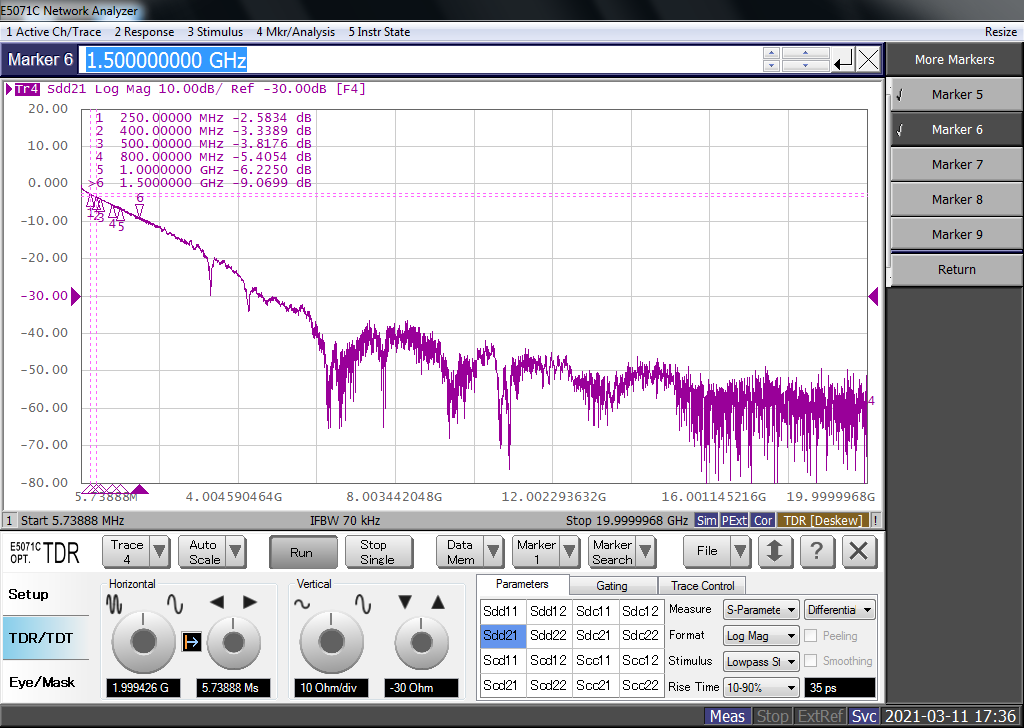

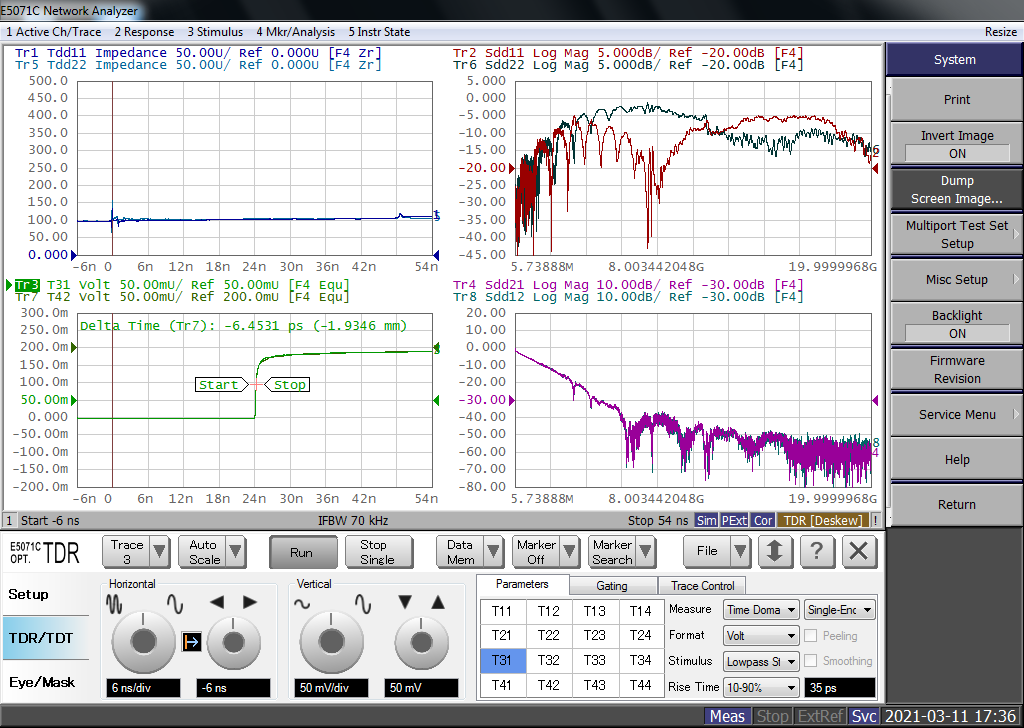

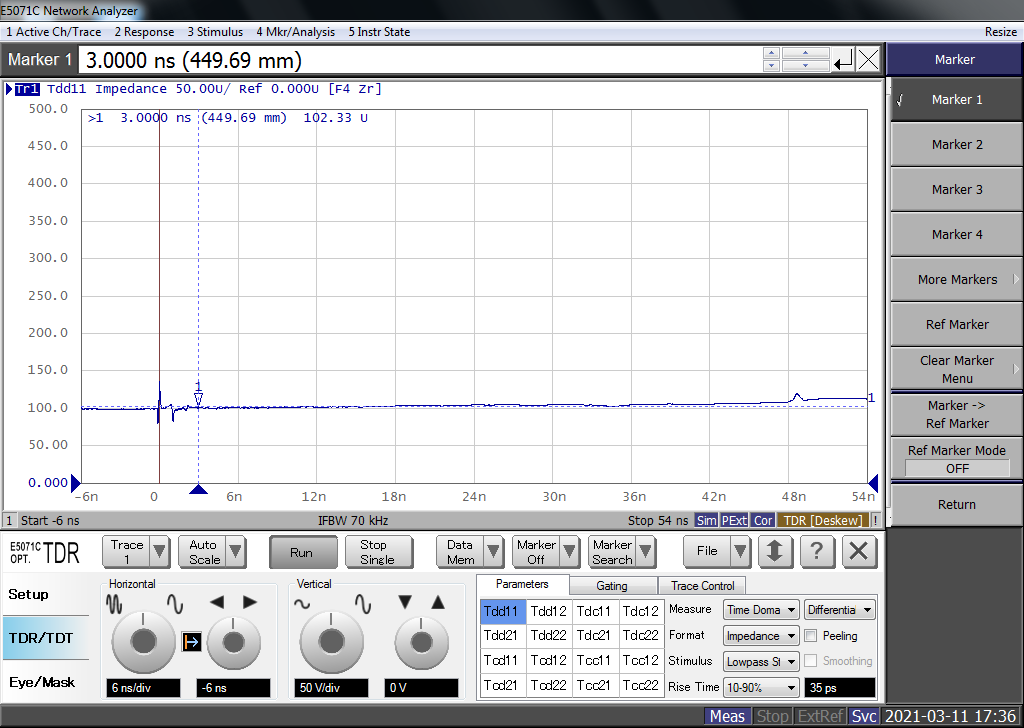

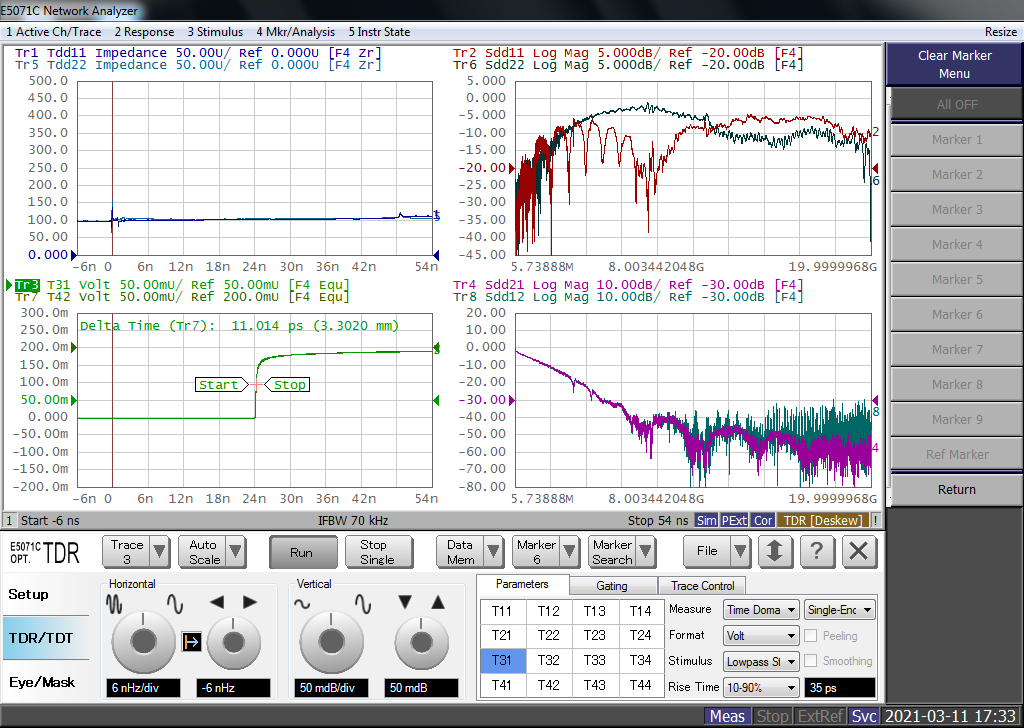

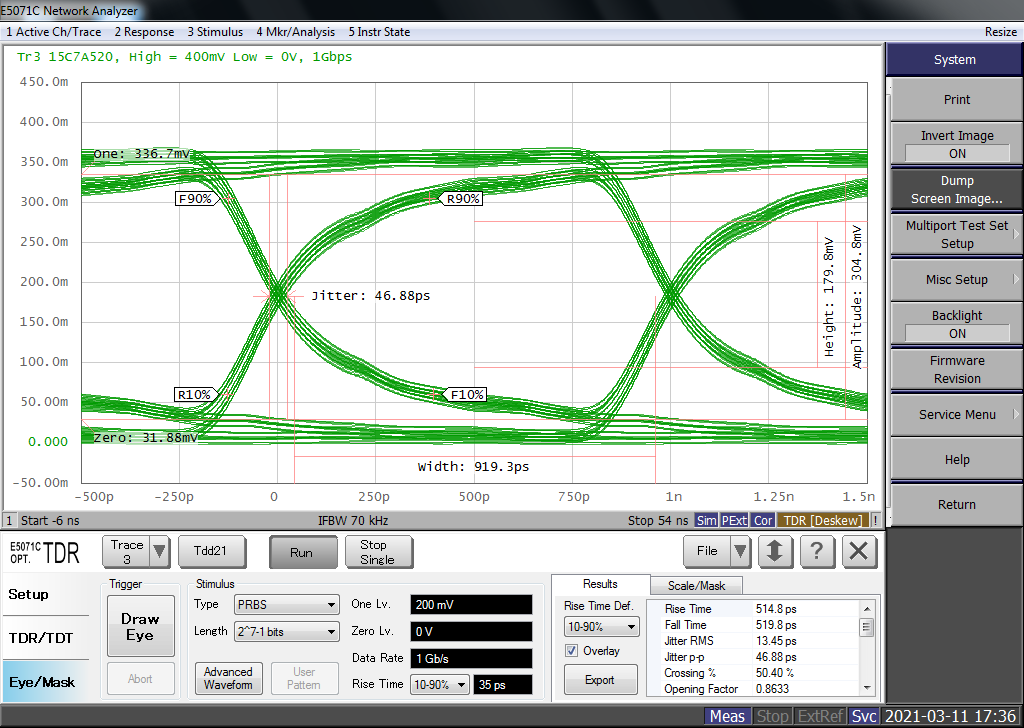

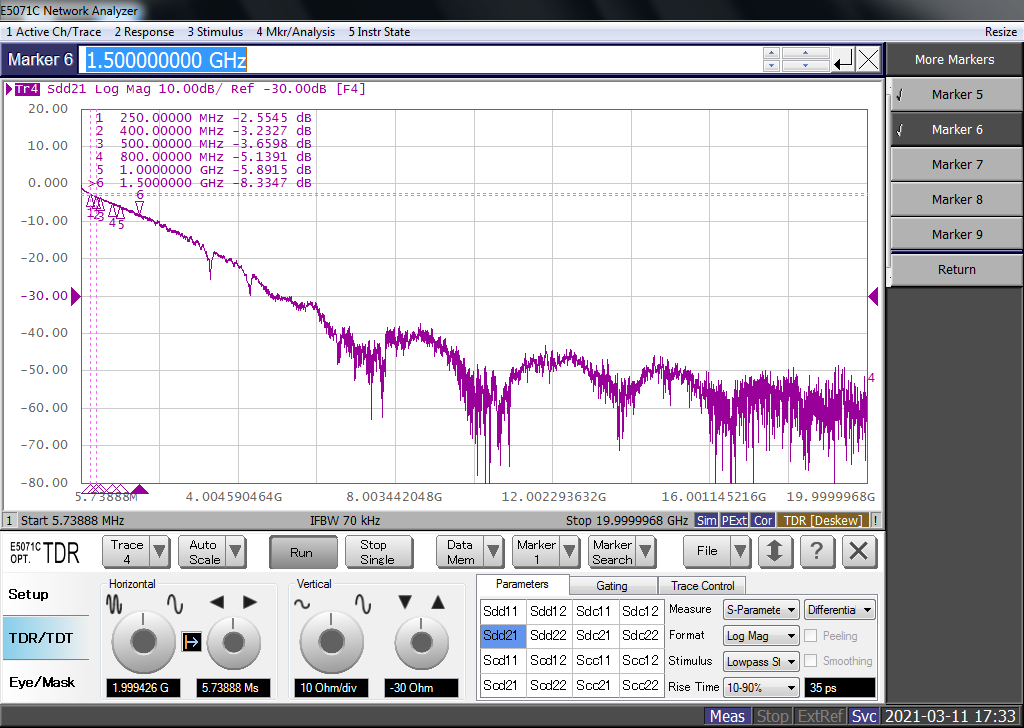

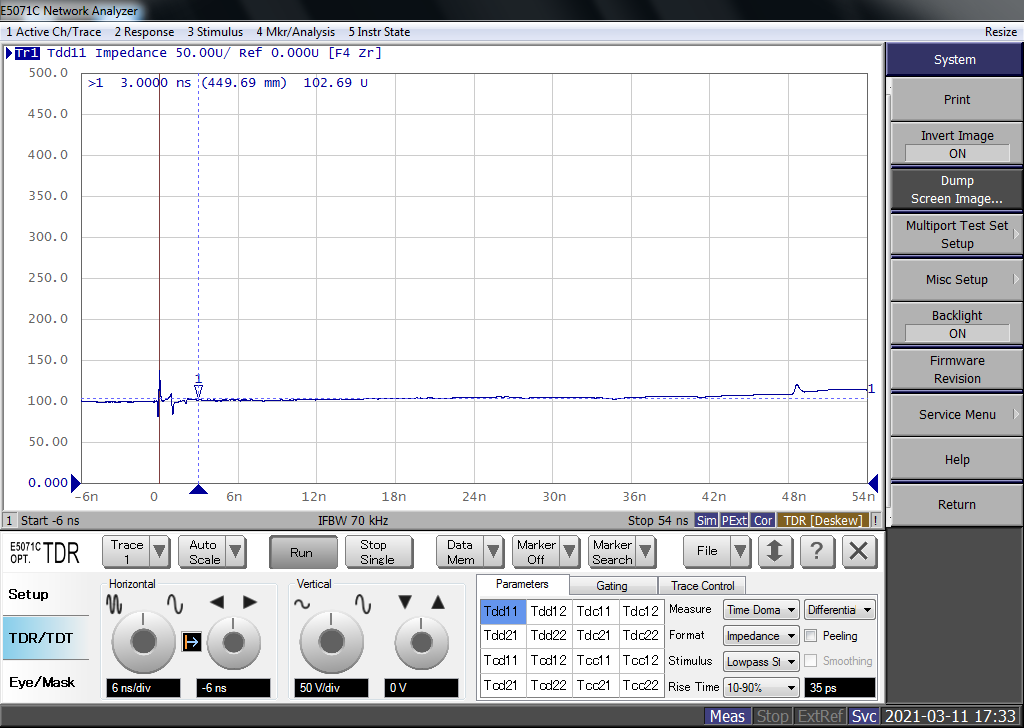

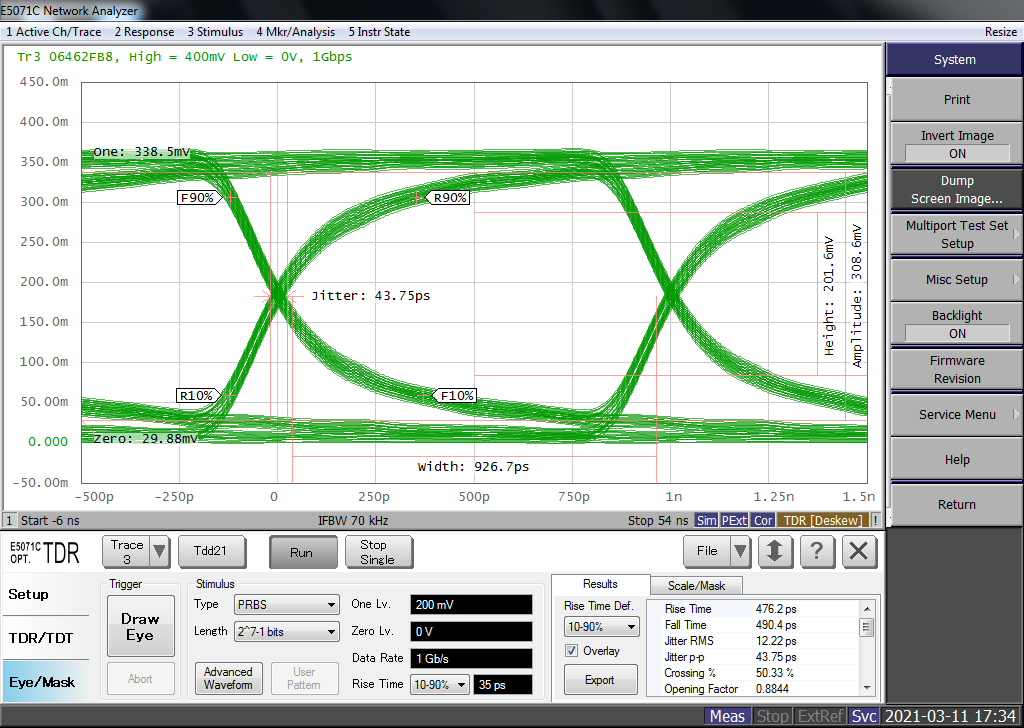

ATK-40SA421-4 5M GR-BL E 21031093.PNG

ATK-40SA421-4 5M GR-BL IL 21031093.PNG

ATK-40SA421-4 5M GR-BL S 21031093.PNG

ATK-40SA421-4 5M GR-BL Z 21031093.PNG

ATK-40SA421-4 5M WT-RD E 21031093.PNG

ATK-40SA421-4 5M WT-RD IL 21031093.PNG

ATK-40SA421-4 5M WT-RD S 21031093.PNG

ATK-40SA421-4 5M WT-RD Z 21031093.PNG

Kavin168

1 楼

2021-03-18 10:55:10

请大神根据测试图帮忙分析一下。4芯星绞结构测试的是相对的芯线

SHH1131416934

2 楼

2021-03-19 12:48:32

楼主您好，小弟最近刚接触网路分析仪，型号也是5071C，能分享一下这台仪器实际测试线缆时的校准及测试的操作方法吗？万分感谢！
