各类矿物绝缘电缆型号的解析及演变 - 无图版

877705248 --- 2021-03-08 17:22:23

1

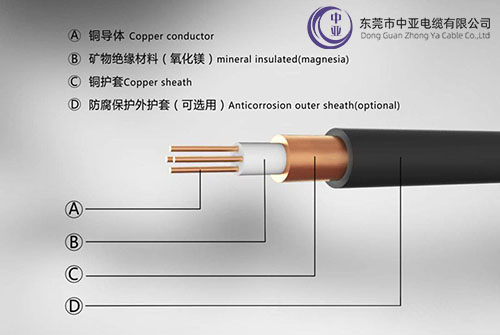

矿物绝缘电缆按电缆结构可分为“刚性”和“柔性”两种,刚性矿物绝缘电缆标注为“BTT”型,而柔性矿物绝缘电缆标注为“RTT”型。其两者型号的具体意思为:



WD-BTTYZ

刚性电缆

WD----燃烧特性:无卤低烟WD

B----系列代号:刚性矿物绝缘电缆 B

T----导体代号:铜 T

T----铜护套T 、铜合金TH

Y----外护套代号:聚烯烃Y、聚氯乙烃V

Z----结构特征代号:轻型Q、重型Z

额定电压:500V750V



WD-RTTYZ

柔性电缆

WD----燃烧特性:无卤低烟 WD

R----柔性矿物绝缘电缆 R

T----导体代号:铜 T

T----铜护套代号:波纹铜护套 T

Y----外护套代号:聚烯烃Y、聚氯乙烯V

Z----绝缘材料代号:云母带 Z

额定电压:450/750V0.6/1kV

其余柔性缆的型号由各个生产厂家自己命名,常见的有BTTRZBBTRZYTTWNG-ABTLY)等总计十几种。





BTTRZ

柔性电缆

BTTZBTTRZ

它是在BTTZ刚性电缆的基础上发展而来,因为采用了绞合形式的导体线芯,具有一定的柔软性。

厂家为了突出“软”,故加用“R”来区分刚性电缆。



YTTW

柔性电缆

YTTW=BTTRZ

在规范JG/T 313-2011中,将并未被正名的厂家命名(BTTRZ)改为YTTW

这一命名严重不符合国内一贯电缆命名方式,较多人无法接受。



RTTZ(国标命名)

柔性电缆

RTTZ=YTTW=BTTRZ

2017年国家标准化委员会发布了GB/T 34926-2017,再次改变了柔性电缆的命名规则,使之更加符合国内传统的电缆命名方式。



BBTRZ

非标的柔性电缆

BTTRZBBTRZ

在早期矿物绝缘电缆刚引进至国内时,因工艺不成熟,导致铜护套经常容易开裂,于是改采用氢氧化镁矿物质作为护套,以取代铜护套。

故将T”改为“B”,B代表矿物质。

但后来发布的《建筑设计防火规范》GB50016-2014将矿物绝缘类电缆定义为“由铜芯、矿物质绝缘材料、铜等金属护套组成”。

BBTRZ因不具备金属护套,则就退出了市场。



NG-ABTLY)(企标命名)

柔性电缆

NG-A=BTLY

铜绞线(T+金云母带绝缘+无缝铝管(L+隔离层填充+隔离层耐火+低烟无卤护套(Y用铝管代替铜护套,因其外层的膨胀耐火层作用,使得铝管在高温火焰下不熔,更加经济效率。



从上述来看,针对刚性矿物电缆的国标颁布实施时间很早,从而对各厂家的产品约束性较强,产品型号固定;而柔性矿物电缆在国标出台之前的市场较为混乱。

以上就是《各类矿物绝缘电缆型号的解析及演变》的全部内容,如果想了解更多相关信息,请在下方留言,我将尽快为您解答。
