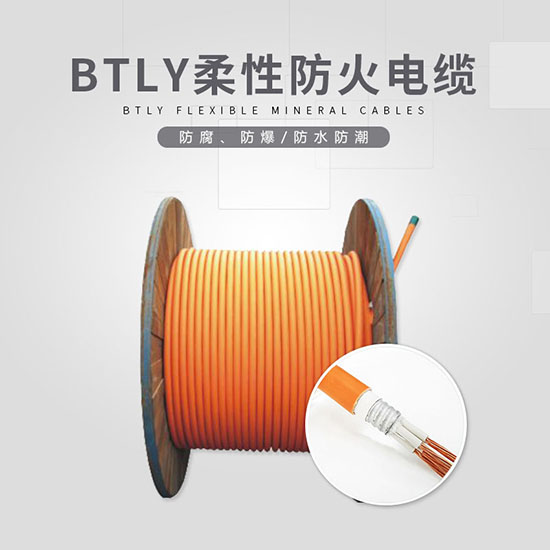

供应BTLY柔性防火电缆 - 简版
一、适用标准及指标差异对比
BTLY柔性防火电缆适用本公司企业标准Q/ZY 5-2018《额定电压1kV（Um=1.2kV）及以下隔离型（柔性）矿物绝缘电缆》，企标中的规范性引用文件包括：GB/T12706.1《额定电压IkV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件部分：额定电压1kV（Um=1.2kV）和3kV（Um=3.6kV）电缆》、GB/T 17651《电缆或光缆在持定条件下燃烧的烟密度测定》GB/T18380《电缆和光缆在火焰条件下的燃烧试验》以及BS 6387《在火焰条件下电缆保持线路完整性的性能要求》
二、敷设条件及适用场合
BTLY柔性防火电缆可以在隧道、电缆沟、桥架、槽盒、竖并中、高层建筑、轨道交通、医院、商城、展馆、车库、娱乐场所、数据中心等重要场所输配电线路中敷设．
三、特性说明
（l）BS6387耐火性能
①950℃火焰下持续通电180min不击穿（C）
②650℃火焰下15min后承受15min的水喷淋不击穿（W）
③950℃火焰下承受15min的敲击振动而不击穿（Z）
（2）可持续生产

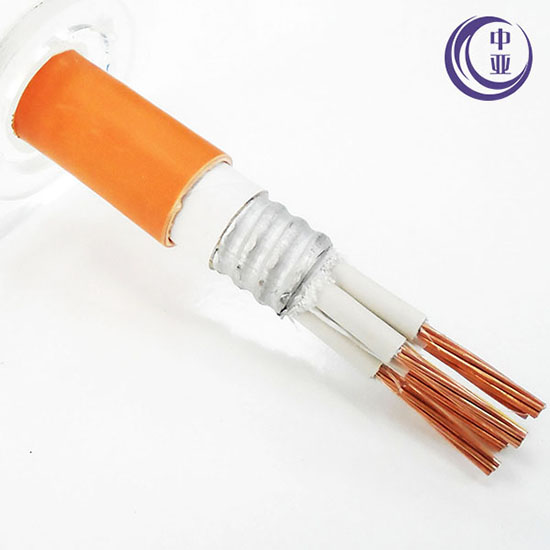

BTLY（柔性）矿物绝缘电缆生产过程中采用的金属套连续成型工艺．使电缆连续长度可以满足客户要求，从而做到整根无接头，安装过程中可以整段敷设并且无需穿管。
（3）规格范围广
BTLY（柔性）矿物绝缘电缆的导体为符合GB/T3956一2008要求，因此标称截面1.5~6mm2可生产3~61芯，1.5~185mm2可生产2~5芯，1.5~630mm2可生产单芯。
（4）供货周期短
采用先进的生产工艺和成熟的制造技术，使得NG-A（BTLY）隔离型（柔性）矿物绝缘电线电缆的供货周期较短
（5）电压等级
云母带绝缘可使BTLY（柔性）矿物绝缘电缆的电压等级可以达到0.6/1kv.
（6）防水
BTLY（柔性）矿物绝缘电缆采用金属套连续成型工艺，可以做到中间无接头，杜绝了接头处进水的现象，即使将电缆完全浸于水中，也可以正常运行。
（7）防鼠蚊
BTLY（柔性）矿物绝缘电缆因为连续成型金属套的存在，可有效防止鼠蚁对电缆绝缘芯的电性能破坏损伤。（外护套损坏可维修后恢复）
（8）机械强度高
BTLY（柔性）矿物绝缘电缆坚固耐用，在火灾条件下抗撞击性能优于钢带恺装电缆．
（9）过载能力强
BTLY（柔性）矿物绝缘电缆的绝缘完全采用耐高温的云母带矿物带材，故其短路过载能力高于常规的YJV电缆。
（10）耐腐蚀
BTLY（柔性）矿物绝缘电缆的金属护套具有高耐腐蚀性，一般不需要采取附加的防护措施。即使在电缆易遭受化学品腐蚀活工业污染严重的地方，因为电缆外层有塑料护套保护，仍然安全。
（11）节能环保
BTLY（柔性）矿物绝缘电缆线芯散热优于其它类型的电缆，因此在正常工作过程中，BTLY（柔性）矿物绝缘电缆的线损比常规电缆低4-7%:
（12）防辐射、寿命长（安全可靠）
BTLY（柔性）矿物绝缘电缆中应用的无机矿物材料和金属护套。其耐辐射能力远高于有机型电缆的塑料绝缘和护套，可保证电缆具有长期稳定性．适用于核电领域。
（13）金属套作接地芯使用须知
在订货合同中作明确表述，合同报价以此为准。
金属套作接地芯使用时，各芯铝管均需用连接器连接并联使用。
接地连接器与铝管需妥善旋紧，并在其处用热缩管封合，并存照留档。
接地连接器施工者需留档存案．以便追索。
（14）中间接头
施工中由于电缆损坏的，需要中间接头连接器，由制造厂直接供货并协助安装。
四、电缆设计注意事项
根据负荷性质、环境条件、应用场合等条件选择适当的型号规格。根据环境条件及选用的电缆型号规格确定适当的敷设方式．
设计时与塑料电缆相同、只是型号不同、性能更好．
BTLY柔性防火电缆具备耐火、防水、防喷淋、防爆等特性。建议明敷，不需穿管或做防火处理．
BTLY柔性防火电缆的外径较同规格塑料电缆大5%左右，建议在需要选用桥架敷设的时候放大桥架的尺寸．详见《电缆参数表》。
BTLY柔性防火电缆的重量较同规格塑料电缆重15％左右，建议在需要选用桥架敷设的时候考虑该项因素。详见《电缆参数表》。
充分利用该电缆铝管可以作接地线的优点，可减少一根线芯选用（指有接地线的三相五线制）。
五、电缆截面选择建议
1、按线芯温升选择截面
通过负载电流时,线芯温度不超过电缆绝缘所允许的长期工作温度。也就是通常说的按允许载流量选择。
建议：电缆通过不同散热条件地段．其对应的线芯工作温度会有差异，应按较恶劣散热条件地段（通常不超过1米）来选择截面。
2、按电压损失允许范围选择截面
用电设备端子电压实际偏离额定值时，其性能将受到影响，影响的程度由电压偏差的大小和持续时间而定。
建议：因着火时线芯温度急剧升高而导致电压损失增大，应按着火条件核算电压损失，以保证重要设备持续运行．因BTLY产品的隔热和散热特性，故只要按照正常情况选择的电缆放大一至二级就可以．通常就可以满足着火条件下的电压偏差不大于-10％的条件。
3、按经济电流选择截面
经济寿命期内的总费用较少．即初始投资和经济寿命期内线路损耗费用之和较少。
所谓经济电流是电缆寿命期内，投资和导体损耗费用之和较小的适用截面（区间）所对应的工作电缆（范围）。详细参考《低压电缆经济电流密度范围表》。
建议：BTLY产品应具备的散热特性，如果按照线芯温升来选择截面完全可以降低一级选型．但考虑到经济电流因素。故不做推荐。如按照常规选择，将减少4-7％的线路损耗，经济意义十分重大．
4、中性线、接地线截面选择
（1）、单相二线制电路中，无论相线截面大小，中性线、接地线都应与相线截面相同。
（2）、三相五线制配电系统中，中性线、接地线的允许载流量不应小于线路中大的不平衡负荷电流及谐波电流之和。当相线线芯不大于16mm2时，中性线、接地线应选择与相线相等的截面。当相线线芯大于16mm2时，若中性线电流较小可选择小于相线截面，但不应小于相线截面的50%，且不小于16mm2。
建议：用BTLY电缆中的铝金属护套作为接地线芯使用。铝管接地线采用专用连接器连接，连接牢固可靠。BTLY电缆中铝管截面其等效电阻满足相应铜芯的接地需要。
六、运输与储存
1、在运输过程中，电缆不能受机械撞击和雨雪侵袭受潮；
2、电缆应储存在干燥的库房内，同时库房中不存在有损电缆的有害物质或气氛存在
3、施工现场电缆应存放在干燥处；
4、当施工完毕，余下的电缆其端头应给可靠的密封存
