电线电缆网 > 电力电缆 > 电场仿真时,导电材料的相对介电常数设置多少比较合适呢?(完整版)

电场仿真时,导电材料的相对介电常数设置多少比较合适呢? - 无图版

jinglingdemomo --- 2020-11-19 11:09:15

1

一般相对介电常数,绝缘材料都有数据,导电材料,一般都不说相对介电常数这个概念,数值就更无从查找。

但是,做电场仿真的话,就需要填入相对介电常数的数值,才能进行计算。

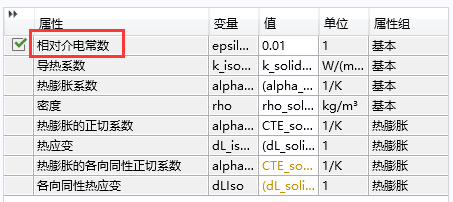

?0000.png?

一般绝缘硅橡胶,厂家都有测试相对介电常数,不同型号在2.5~3之间,但是常用导电材料,如铜、不锈钢、半导电材料,设置多少合适呢?

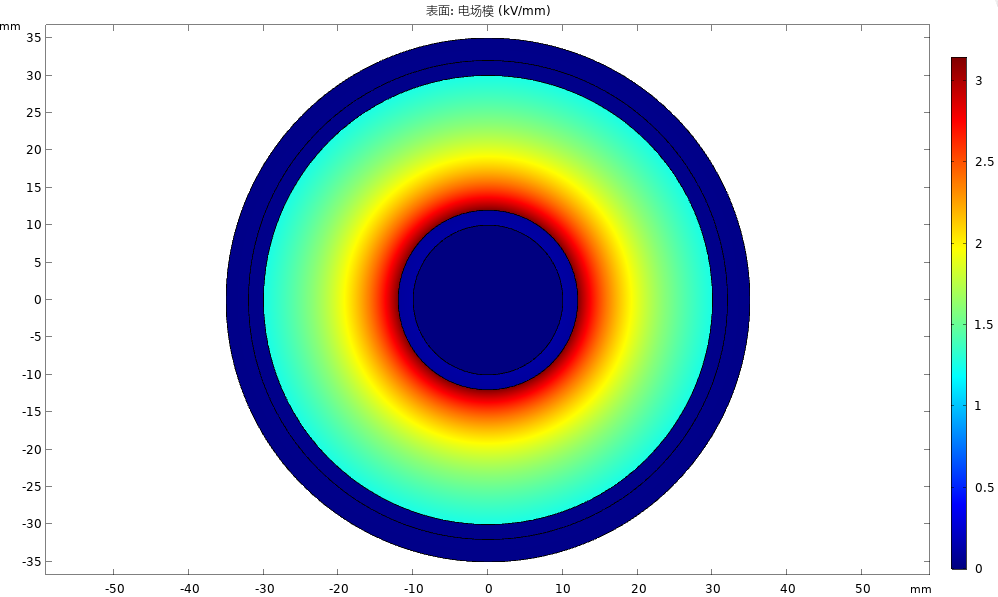

楼主查不到资料,就建了个模型,做极限数值比较,下图是导电材料全部设置相对介电常数为100的电场强度分布图:

?11111.png?

数值和实际情况有些出入,但是场强集中和分布情况,和实际情况比较相似。

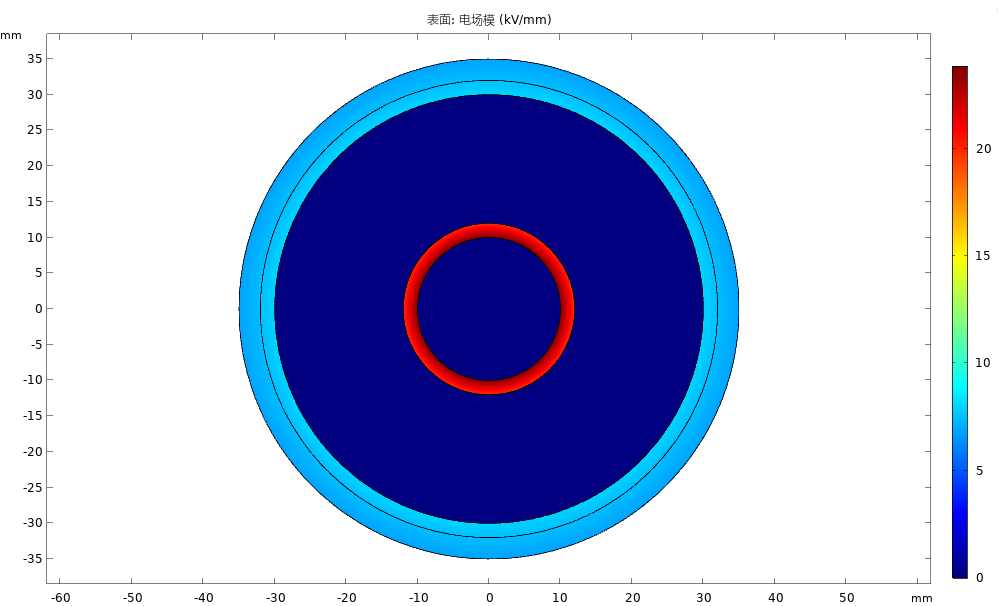

然后,楼主又把全部导电材料的相对介电常数换成0.01,电场强度分布图如下:


数值和分布,均不与实际情况匹配。

根据软件模拟,可以得知:

1、软件计算模拟电场强度分布时,导电材料的相对介电常数应该是一个数值较大的值,而不是一个较小的值;

2、通过计算值和实际情况的对比差异,可以得出计算值不正确,即,不同导电材料的相对介电常数有差异,不能一概而论。

那么问题来了,朋友们做电场仿真分析的时候,常见的导电材料的相对介电常数一般设置的是多少呢?分享一下啦,谢谢!

hekejiu --- 2020-11-19 14:55:54

2

是仿真不能反映真实情况?还是软件设计的缺陷?
草原雄鹰 --- 2020-11-20 09:25:42

3

仿的不真
jinglingdemomo --- 2020-11-20 11:13:52

4

hekejiu:

是仿真不能反映真实情况?还是软件设计的缺陷?

应该是我参数设置的不对,因为理论上讲,导体的相对介电常数是无穷大,仿真的时候无穷大就设置的大一点呗,那问题是,半导电材料设置多少合适,我就不太清楚了。

分布是符合的,数值不对。

jinglingdemomo --- 2020-11-20 11:14:06

5

草原雄鹰:

仿的不真

我也觉得是

youke1 --- 2021-01-07 16:52:32

6

用的是什么软件
lb6452127 --- 2022-05-16 07:19:01

7

相对介电常数,是表示一个介质对于建立电场的阻碍作用,你把导体的设置无穷大,做出来对了才奇怪。
