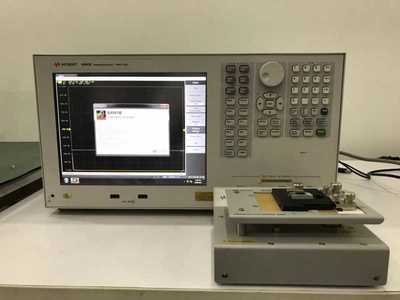

Keysight E4991B阻抗分析仪

E4991B 阻抗分析仪，1 MHz 至 500 MHz/1 GHz/3 GHzJIANG

主要特性与技术指标

3 种频率选件：1 MHz 至 500 MHz/1 GHz/3 GHz，可升级

±0.65% 基本精度和 120 m 至 52 k 阻抗范围（10% 测量精度范围）

测量参数：|Z|、|Y|、θ、R、X、G、B、L、C、D、Q、|Γ|、Γx、Γy、θΓ、

Vac、Iac、Vdc1、Idc1（1. 需要选件 001）

内置直流偏置（选件 001）：0 V 至 ±40 V，0 A 至 ±100 mA

10.4 英寸彩色 LCD 触摸屏可显示 4 个通道和 4 条迹线

数据分析功能：等效电路分析、极限线测试

介电/磁性材料测量（选件 002） ：|εr|、εr'、εr''、tanδ(ε)、|μr|、

μr'、μr''、tanδ(μ)

温度特征测量（选件 007)和可靠的晶圆上测量（选件 010）功能

描述

E4991B 阻抗分析仪具有 1 MHz 至 3 GHz 的频率范围，可在宽阻抗范围内提供

0.65% 的基本精度，并且内置 40 V 直流偏置源（选件 001）。等效电路分析功

能支持 7 种不同的多参数模型，可帮助您仿真元器件的等效参数值。

3 种频率选件（1 MHz 至 500 MHz/1 GHz/3 GHz）以及频率升级选件使您可以根

据新的投资额度选购适合的选件。

材料测量选件提供温度特征分析功能（选件 007），并能够直接得到介电常数和

导磁率的读数（选件 002）。

探头台连接套件（选件 010）可在高达 3 GHz 的频率范围内提供的晶圆上

或微型元器件阻抗测量解决方案。

E4991B 支持多款测试附件，因此能够降低测量复杂性并提高可靠性。

无论您是从事研发、质保还是质检工作，E4991B 都可以帮助您出色地表征和测

试电子元器件、半导体器件和材料。

应用示例：

无源元器件：电容器、电感器、铁氧体磁珠、电阻器或晶体/陶瓷谐振器等芯片

元器件的阻抗测量。

半导体元器件：变容二极管的 C-V 特征分析和等效串联电阻测量。

介电材料：塑料、陶瓷和印刷电路板的介电常数和损耗因数测试。

磁性材料：铁氧体、非晶体和其他磁性材料的导磁率和损耗因数测试。
