BTTZ矿物绝缘电缆的敷设的一般要求

电缆在敷设前,均应检查电缆是否完好,绝缘电阻是否达到标准要求

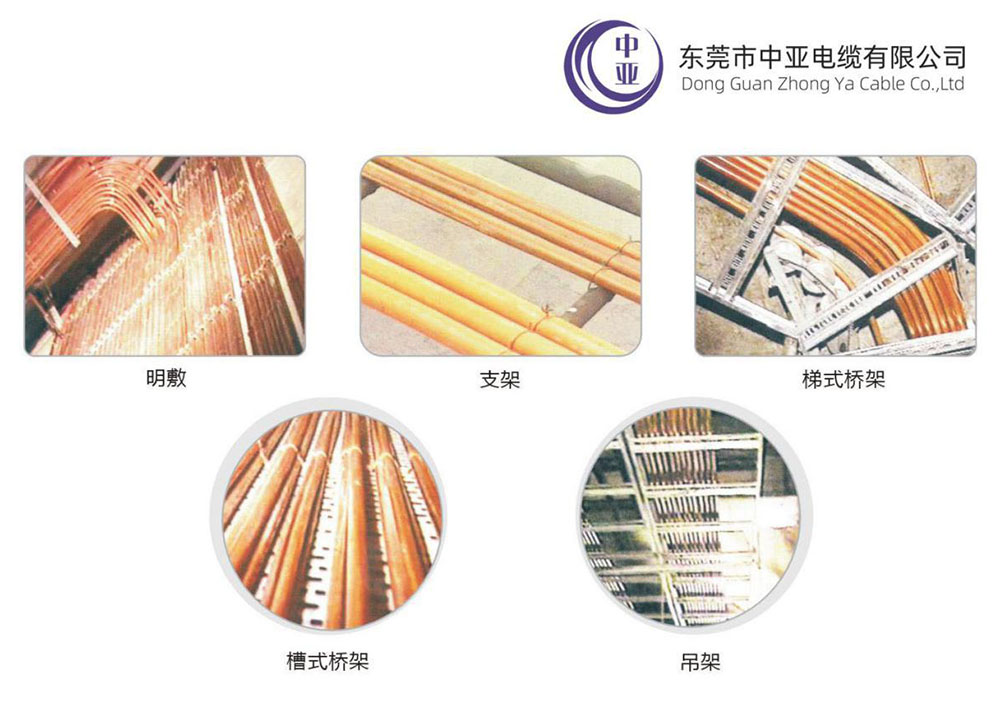

电缆敷设时,其固定点之间的间距,除支架敷设在支架处固定外,其余可按表中推荐的数值固定在明敷部位,如果相同走向的电缆大、中、小规格都有,从整齐、美观方面考虑,可按最小规格电缆标准要求固定,也可分档距离固定。当电线倾斜敷设时,电缆与垂直方向成30度及以下时,按垂直间距固定;大于30度时,按水平间距固定。


电缆敷设时,在转弯处、中间连接器两侧,有条件固定的应加以固定。

计算敷设电缆所需长度时,应考虑留有1%的余量。

对电缆在运行中可能遭受到机械损伤的部位,应采取适当的保护措施。单芯电缆敷设时,应逐根敷设,待每组布齐并矫直后,再作排列绑扎,绑扎间距以1一1.5M为宜。

有腐蚀作用的环境中敷设铜护套电缆时,或在部分埋地或穿管敷设时,应采用聚氯乙烯外护套或低烟无卤外护套。

布线过程中,电缆锯断后应立即对其端部进行临时性密封。

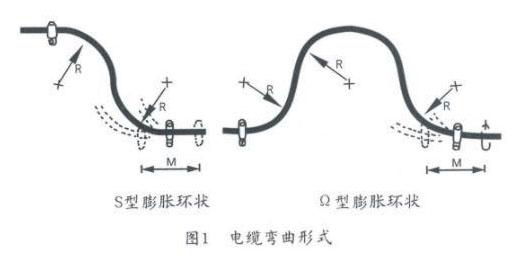

电缆全长均为直线敷设或联接用电器可能产生振动时,要在允许场合设置膨胀环。


一般矿物绝缘电缆无需穿管敷设,特殊场合必须穿管(单芯电缆不允许单独穿金属管敷设)

可以埋地敷设,但最好不要有中间接头,如无法避免,则接头外需做好防水处理。

对于大截面单芯电缆,用于交流电网时应采取涡流消除措施,在交变电流作用下铜护套上会形成横向涡流,造成能量损耗。当线路负荷大而需要两组以上电缆时,可按下图的形式排列两组或多组电缆,但每组之间要留有两倍电缆外径的距离,而且每组电缆连接线位置应相同。

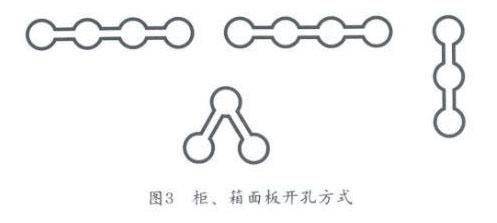

此外,在电缆进配电箱、季巨时,为固定电缆需在箱拒的面板上打孔,同样为防止电缆在进箱、丰巨的铁皮面上产生涡流,在箱拒板面上应按下图所示方式开孔,或加垫非磁性材料的隔板固定电缆,这种支架一般采用铝母线或铜母线加工制作、打孔,当采用扁钢或角钢制作支架时,这时也应参照上述方法开孔,以防涡流产生。


单芯电缆敷设时每路电缆之间留有不少于电缆外径2倍的间隙,如不留间隙则应考虑载流量减少系数。

BTTZ电缆管径尺寸

矿物绝缘电缆无需穿管,特殊场合必须穿管时,可参照下表选用。单芯电缆不允许单独穿金属管道敷设。


上就是《矿物绝缘电缆的敷设和安装》的全部内容,如果想了解更多相关信息,欢迎在底下留言,我会尽快为您解答。
