准备工具:扳手、煤气喷枪、空调管割刀、斜口钳、BTTZ电缆、电阻检测仪、抹布、单芯接地终端、接线鼻子、中间连接器、热缩套管。

一、BTTZ单芯矿物电缆接线鼻子、终端安装步骤:

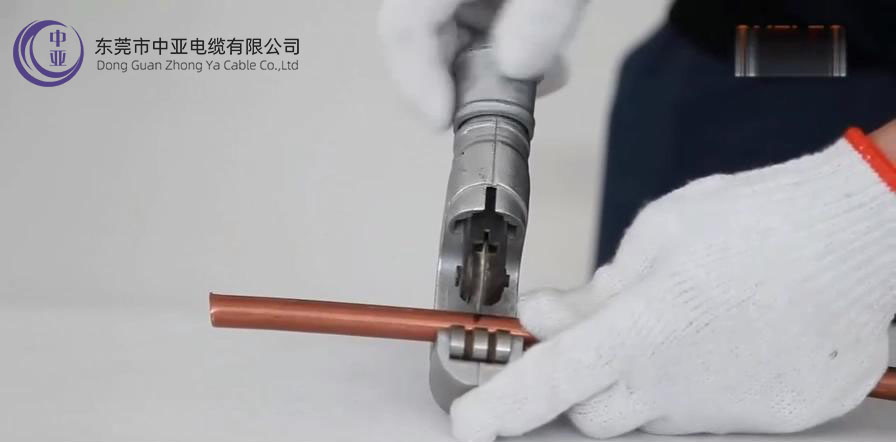

1、用空调管割刀将护套割开。(拧的时候要注意,不能用力过猛,否则会产生毛边)

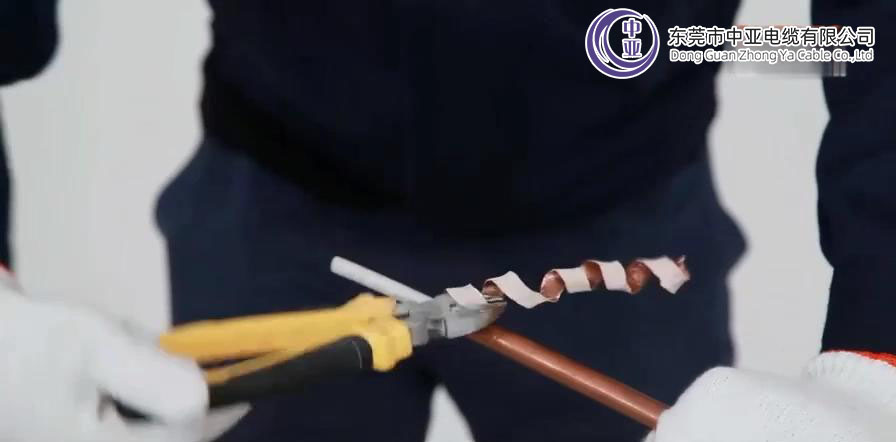

2、用斜口钳将护套剥开。(注意割破口的位置不能有喇叭口)

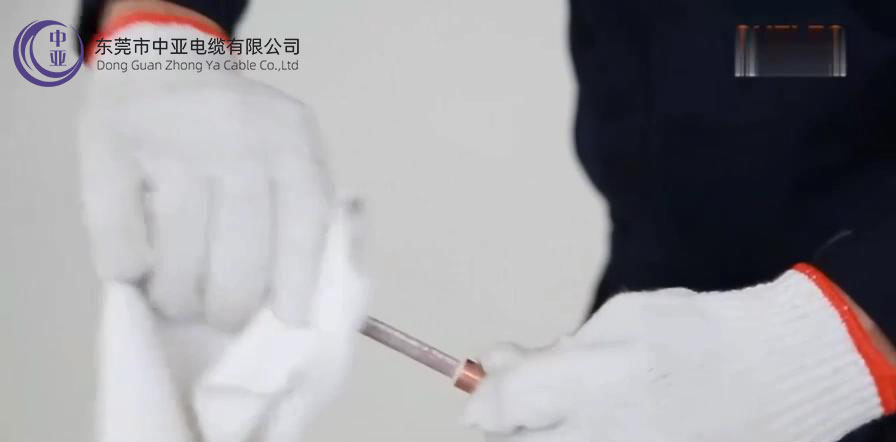

3、剥好后使用抹布将导体擦拭干净。

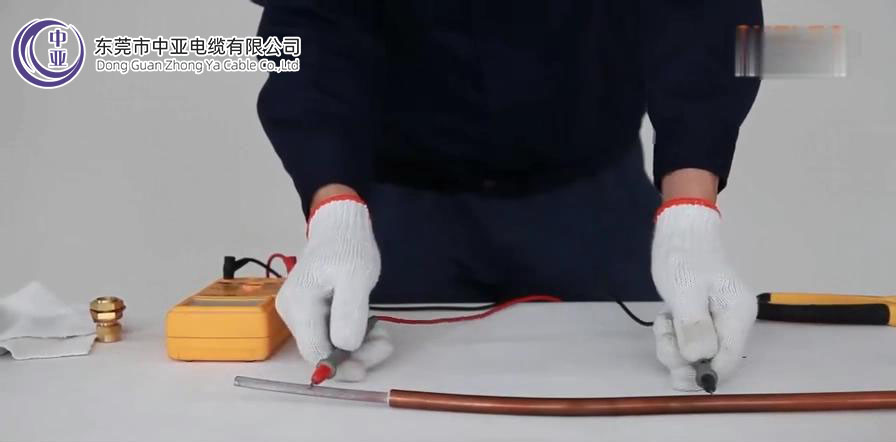

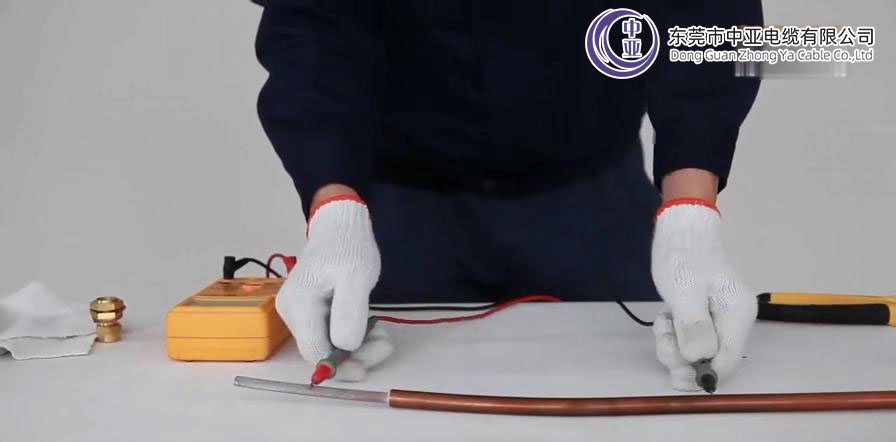

4、然后使用电阻检测仪,检测电缆导体与护套的绝缘电阻值。(电阻值需达到100兆欧以上)


5、检测完后将单芯终端组件依次套在电缆护套上并固定好。

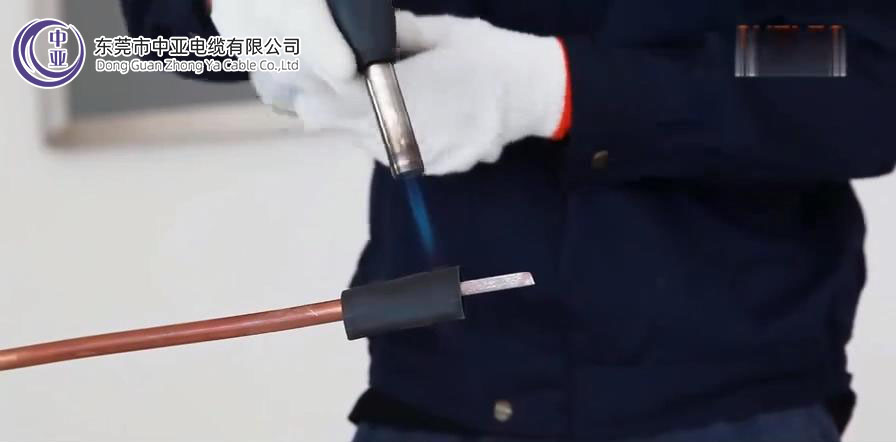

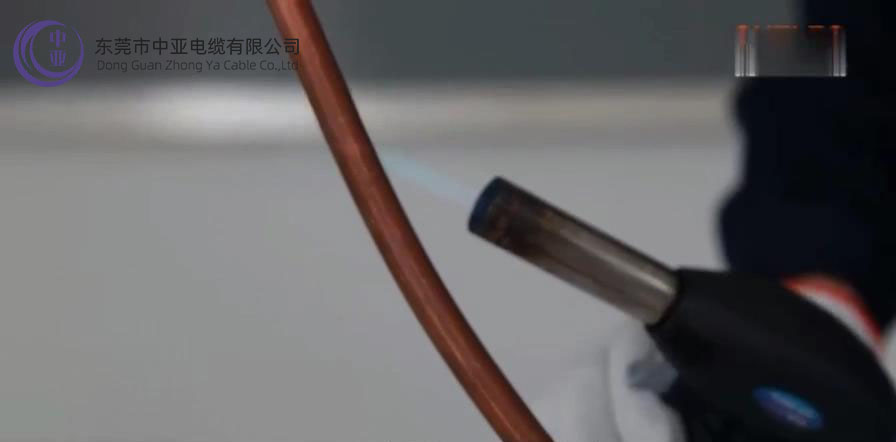

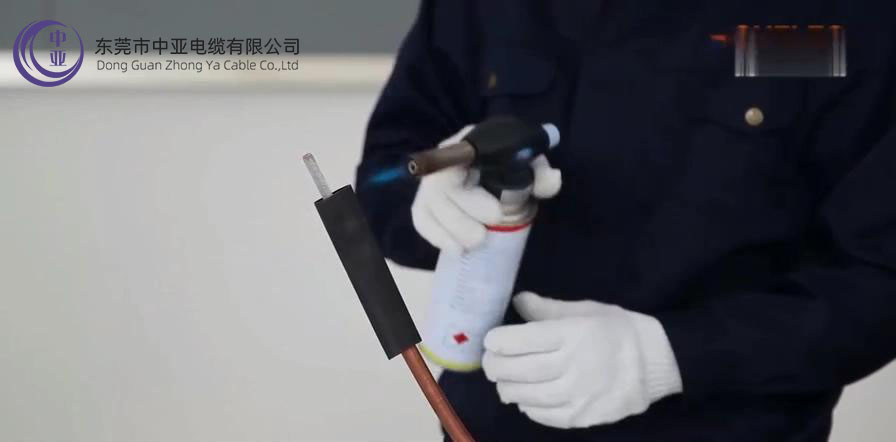

6、然后使用煤气喷枪对BTTZ电缆进行潮气驱赶。(50-80cm,从下往上,烘喷时间约为一分钟)

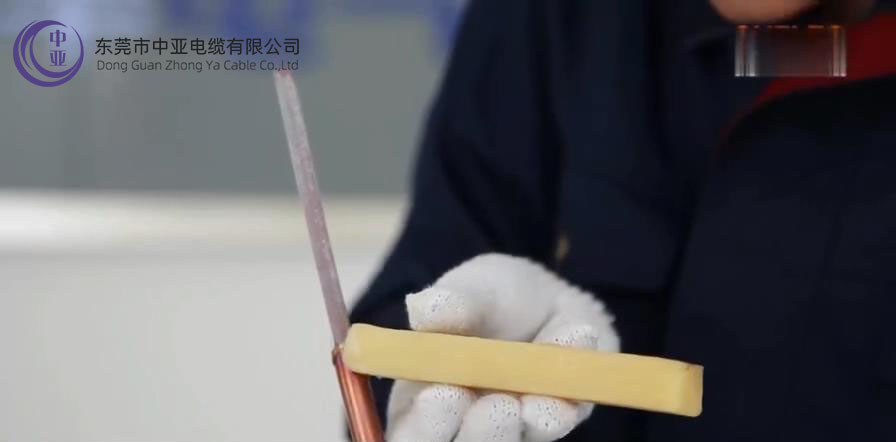

7、烘喷完后再用热熔胶将缺口密封好


8、热熔胶密封完成后再使用热缩套管做第二次密封

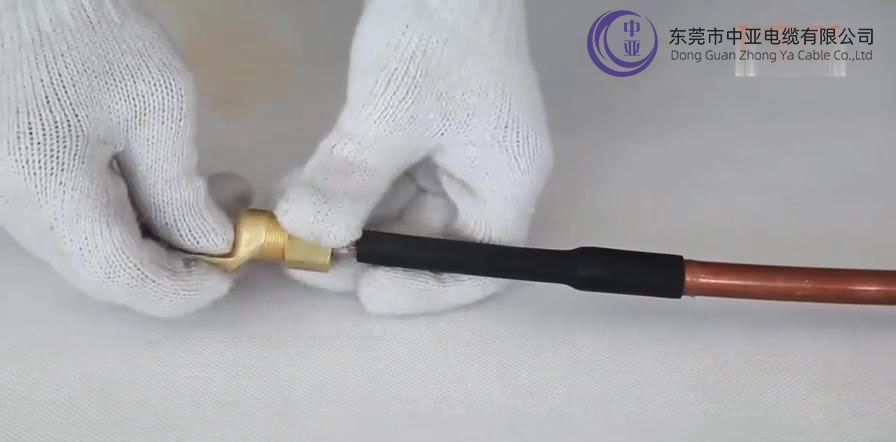

9、然后把接线鼻子装进去用扳手拧死即可

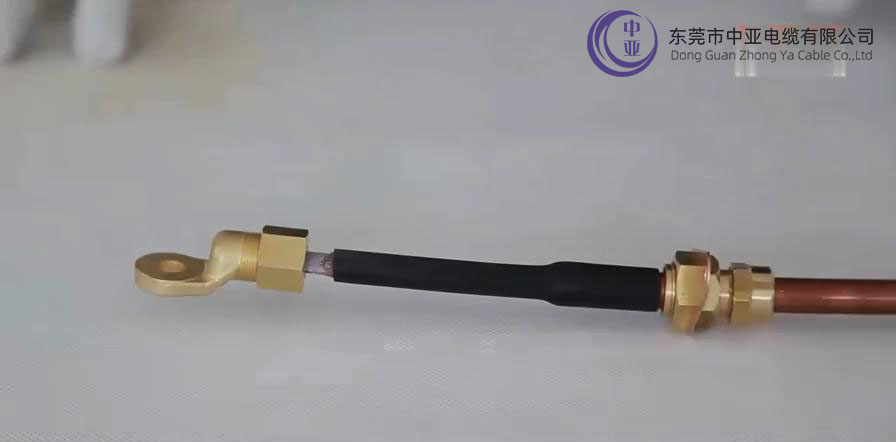

这样BTTZ单芯矿物电缆接地终端和接线鼻子就安装完成了。

二、BTTZ单芯矿物电缆中间连接器安装步骤:


1、用空调管割刀将两根BTTZ电缆护套割开。(拧的时候要注意,不能用力过猛,否则会产生毛边)


2、用斜口钳将两根BTTZ电缆的护套剥开。(注意割破口的位置不能有喇叭口)


3、割好后使用抹布将两根BTTZ电缆的导体擦拭干净


4、然后使用电阻检测仪,检测两根BTTZ电缆各自电缆导体与护套的绝缘电阻值。(电阻值需达到100兆欧以上)


5、检测完后使用煤气喷枪各对两根BTTZ电缆进行潮气驱赶(50-80cm,从下往上,烘喷时间约为一分钟)


6、烘喷完后再用热熔胶将两根BTTZ电缆的缺口密封好。


7、密封完成后再使用热缩套管做第二次密封。

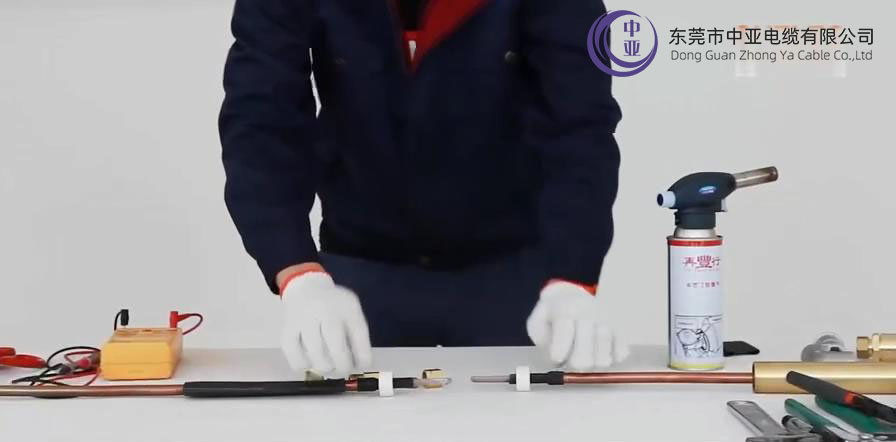

8、接着把中间连接器组件各套在两根BTTZ电缆上并把一个大热缩套管也套到里面。


9、把白瓷陶片往两边导体装好,中间对接器连接电缆导体,通过中间对接器上的孔可以观察到两根导体的对接情况,


10、看到两根导体对接平衡后,将其固定好,接用扳手锁死。


11、锁紧之后,再把大热缩套管拉过来,用火进行绝缘密封处理。

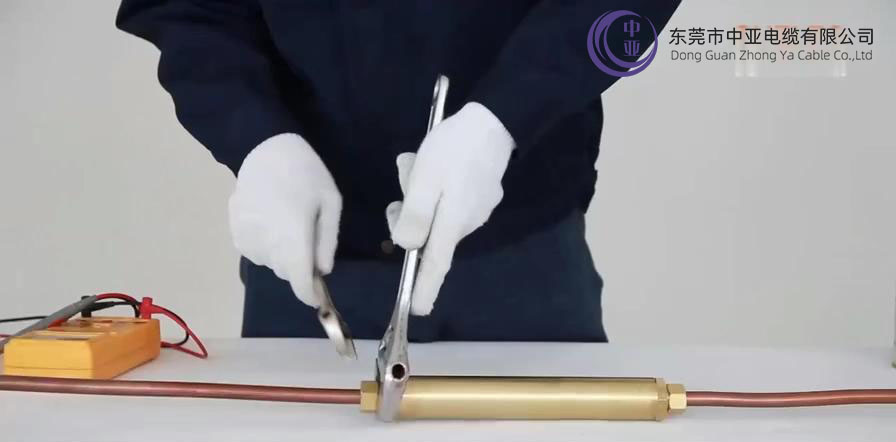

12、做完之后再把两边的中间连接器外管连接对上,固定住之后再用扳手锁死。

这样BTTZ单芯矿物电缆中间连接器就安装完成了。

以上就是《BTTZ单芯矿物电缆接线鼻子、接地终端和中间连接器的安装步骤》如果您还想了解更多矿物电缆的相关资讯,可以到我们官网进行翻阅或直接向我们的客服咨询,我们很乐意为您服务,期待您的到来。
