特斯拉技术在新能源领域近乎神一样的存在，在能源技术方面带给我们很多惊喜，作为新能源从业者，今天和大家一起对标一下特斯拉的高压线束。

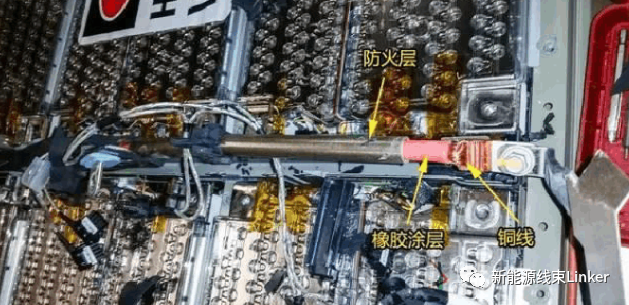

下方图片显示的是特斯拉电池包内部的高压线束，电缆导体和导电端子采用超声波焊接工艺，超声波焊接以其优异的接触性能（优于冷压技术），降低发热对连接可靠性的影响，保证了全生命周期的电气稳定性，电缆外部套有防火隔热材料，避免热对电缆的影响，从而也可避免绝缘损坏导体搭铁。
特斯拉在制造之初遇到了不小问题，即传统的高压电缆重量大、不够柔软灵活。由于高压电缆又大又重，需要扭曲或弯曲才能正确布线和接线，由于连接点附近电缆弯曲导致接头处的大的应力，安装时电缆从接头中脱出，严重影响了生产效率和高压线束的安全性。
电缆制造商最初试验的是合成橡胶电缆（EPDM）。三元乙丙橡胶电缆是相当灵活的，但有不足之处，由于电缆在挤塑过程中绝缘材料嵌入导线股中，需要先包覆一层材料，然后再挤塑，但是，在线束制造过程中，包塑层无法完全切除，这会导致热老化失效。
Champlain开发了EXRAD ERGOFLEX？ 辐照交联聚烯烃绝缘材料。这种材料化学与加工技术相结合，使得最终产品能够满足柔韧性、ISO-19642合规性、带材性能和压缩永久变形特性的所有要求。另外，它比许多现有产品的成本更低。对现有三元乙丙橡胶材料的并排测试表明，EXRAD ERGO-FLEX？ 实际上是更灵活，更小，更轻。
特斯拉高压线束选用美国 公司 CHMPLAIN Cable 的150 XLE High Voltage Shielded Battery Cable，手感柔软，感觉比国内的硅胶电缆柔软度还好，好的柔软度同时提升了狭小空间的安装便利性。

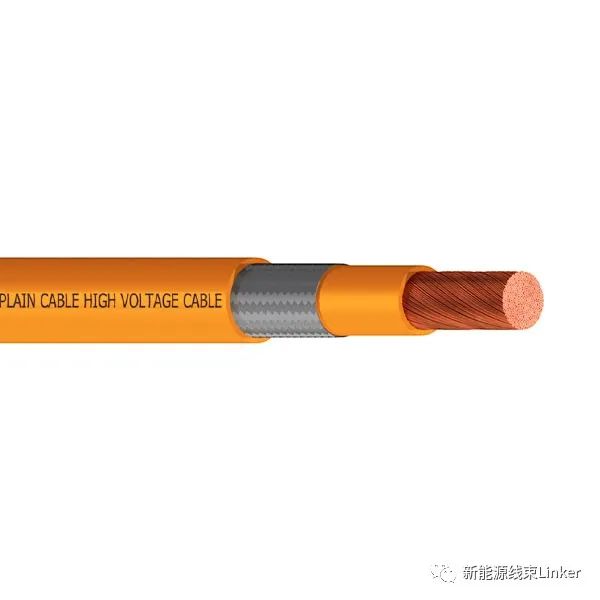

以下为在CHMPLAIN Cable此电缆的相关资料，小编对其进行了翻译，总结其凸显特点有耐高温、耐油、柔软易布线，国产高压电缆多为耐温等级125℃的交联电缆，且壁厚比特斯拉电缆厚，由于特斯拉电缆耐温等级高，壁薄利于散热，另超声波焊接的低电阻，电缆在相同环境温度下，相同规格导体特斯拉电缆载流能力更好，特斯拉电缆单丝导体较国内电缆细，且护套壁薄，是造成其柔然的原因。下图显示了特斯拉电缆的结构。
特斯拉电缆介绍：
EXRAD？ XLE 150 SAE Shielded Battery Cable
EXRAD？ XLE 600/1000 volt shielded cable is designed specifically to handle the higher voltage and current required by today’s hybrid and electric powered vehicles. XLE is an extremely flexible, yet tough insulation cable. These cables significantly reduce the effects of EMI and RFI. The jacket insulation isolates any stray currents making this cable very safe. Our thin wall and high temperature insulations allow for lower weight and less space.EXRAD？XLE 600/1000V屏蔽电缆专为处理当今混合动力和电动汽车所需的更高电压和电流而设计。XLE是一种非常灵活，但强硬的绝缘电缆。这些电缆显着降低了电磁干扰和射频干扰的影响。护套绝缘隔离杂散电流，使电缆非常安全。我们的薄壁和高温绝缘允许更低的重量和更少的空间。EXRAD XLE 600/1000 volt shielded cable has an irradiated cross-linked elastomer insulation able to withstand temperatures of 240°C and higher. Thinner and lighter than other shielded battery cables, it is flexible enough for easy routing yet tough enough to withstand the roughest environments. XLE has excellent resistance to oil at temperatures exceeding 105°C.EXRAD XLE 600/1000V屏蔽电缆具有辐照交联弹性体绝缘，能够承受240℃及更高的温度。与其他屏蔽电池电缆相比，它更薄更轻，足够灵活，便于布线，但也足够坚固，能够承受最恶劣的环境。XLE在超过105°C的温度下具有优异的耐油性能。The end result is an automotive wire ideally suited to applications where a combination of flexibility, long life and performance is required. EXRAD XLE 600/1000 volt shielded cable can be routed through twists and turns where other cables fail.最终的结果是一种汽车电线非常适合于需要灵活性、长寿命和性能的应用。EXRAD XLE 600/1000V屏蔽电缆可在其他电缆出现故障时通过曲折布线。
而且我们在对标时发现国外电缆大部分是没有波纹管防护，因为交联材料的耐磨性、耐溶剂性能，能很好的对电缆进行保护。
