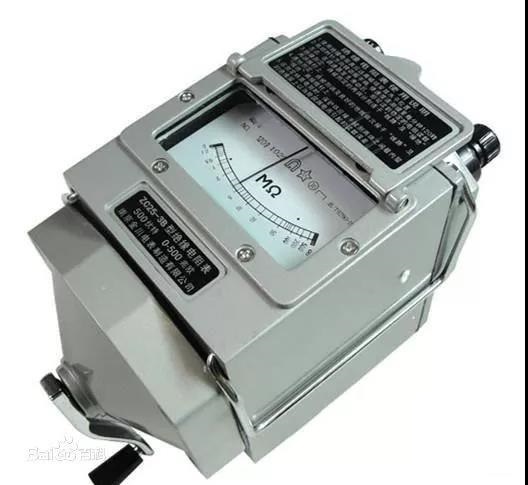

手摇绝缘兆欧表的使用方法
兆欧表又称作“摇表”，是用来测量绝缘电阻阻值大小的专业测量工具，因此又叫“绝缘电阻表”。
他的刻度是以兆欧（MΩ）为单位表示。?电工使用的兆欧表根据所测电压的不同，常用的有500V、1000V、2500V三种，也有5000V,10000V，这两种常见的都是电子显示的，就不能再用“摇表”称呼了，因为没有了摇把，属于电动式兆欧表。

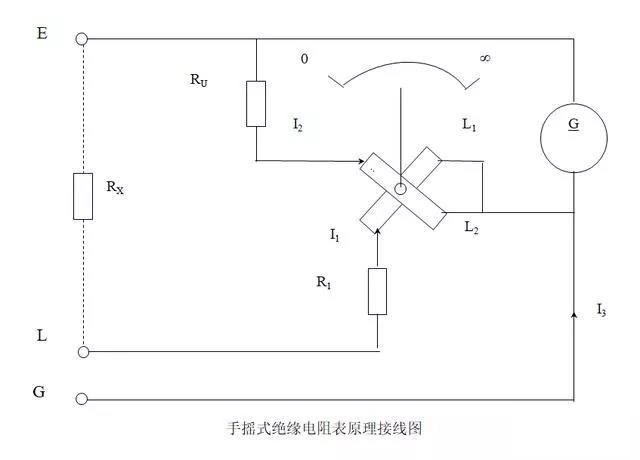

手摇式绝缘电阻表原理接线图

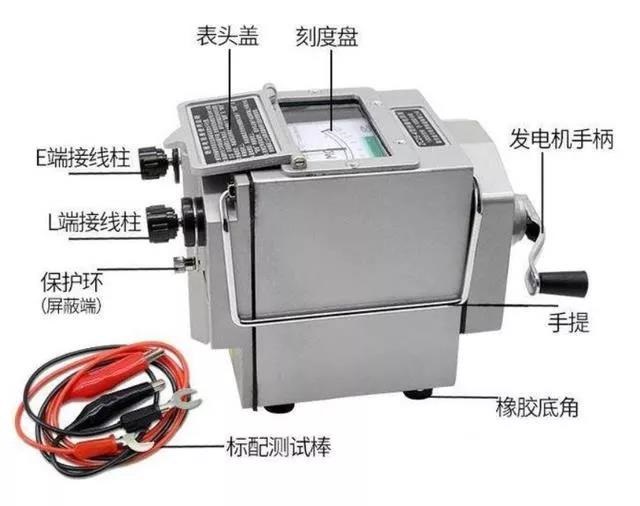

“L”端子-----线路端子，输出负极性直流高压，测量时接于被试品的高压导体上。
“E”端子-----接地端子，输出正极性直流高压，测量时一般接于被试品外壳或地上。
“G”端子----屏蔽端子，输出负极性直流高压，测量时接于被试品的屏蔽环上，以消除表面或其他不需测量的部分泄漏电流的影响。
RU为分压电阻，RI为限流电阻，RX为被试设备绝缘电阻
测试步骤
（1）试验前先检查安全措施，被试品电源及一切对外连接应拆除。被试品接地放电，大容量设备至少放电5min。勿用手直接接触放电导线。
（2）根据表面脏污及潮湿情况决定是否采取表面屏蔽或需要烘干及清擦干净表面脏污，以消除表面脏污对绝缘电阻的影响。
（3）放稳绝缘电阻表，检验绝缘电阻表是否指“0”或“∞”。将兆欧表放置平稳，驱动兆欧表达额定转速（一般120转/min），此时兆欧表的指针应指向“∞”；再用导线短接兆欧表的 “L”端与 “E”端，瞬间低速旋转，其指针应指“0”（注意：瞬间低速旋转以免损坏兆欧表）。
（4）将被试品的接地端接于兆欧表的地端“E”上，驱动兆欧表至额定转速，待指针指向“∞” ，采用绝缘工具将兆欧表火线端“L”接至被试品高压端，待指针稳定后，读取绝缘电阻的数值，先断开接至被试品的火线“L”，然后再将兆欧表停止运转，以免被试品所充电荷经兆欧表放电而损坏兆欧表，这点在测试大容量设备时更应引起注意。
（5）试验完毕或重复试验时，必须将被试品对地或两极间充分放电，以保证人身、仪器安全和提高测量准确度。
（6）记录被试品设备铭牌、运行编号、本体温度、环境温度及使用的绝缘电阻表型号、编号。
测试注意事项
（1）测试时，“L”与“E”端子引线不要靠在一起，并用绝缘良好的导线。
（2）测得的绝缘电阻过低时应分析过低的原因，排除环境温度、湿度、表面脏污、感应电压等的影响。
（3）注意测量大容量设备的绝缘电阻时，应在摇转时间相同之下读数。
（4）对测得的绝缘电阻可以进行温度换算的，应将所测绝缘电阻值换算到标准温度下再进行综合分析比较；不能进行温度换算的，也要与同期试验的同类设备横向比较。发现异常应及时查明原因或辅之以其他测试手段综合判断。
（5）注意感应电压的影响
