zlybhhzd --- 2019-11-22 14:48:29

1

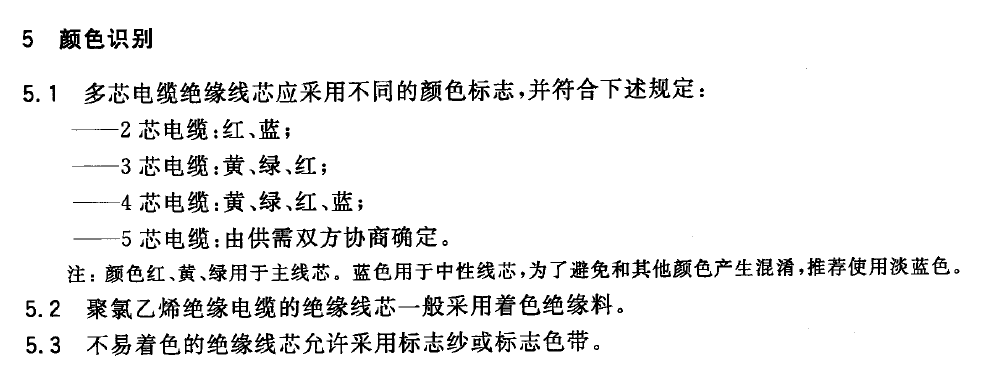

1、电力电缆绝缘颜色的划分应符合6995.5规定的见下图如客户需求2+1/3+1(客户明确指出都含接地线)颜色如按客户要求和标准冲突,检测时是否会被判不合格;怎样操作避免风险?

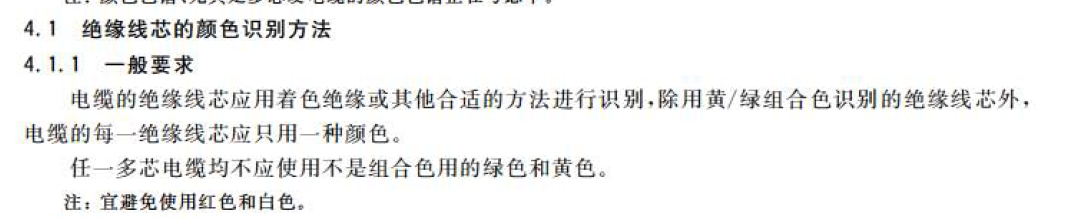

2、  5023-2008标准中规定颜色如下图:任一多芯电缆均不应使用不是组合色用的绿色和黄色。在机械客户中很多多芯电缆都使用的有黄色和绿色;这个检查是否会被判不合格?怎样操作避免风险?


SScablec --- 2019-11-22 15:39:37

2

客户特殊要求,可制定临时工艺
jirui123 --- 2019-11-22 16:06:25

3

1.根标准不冲突,客户要的2+1或3+1的,你的主线芯3个颜色黄绿红随便选都是可以的,中性线淡蓝色,地线是除了黄绿红及中性线蓝色以外的就行了!
三等芯电力电缆如3*4、3*10等规格问清楚客户需求,是380还是220,都是主线芯那就是按黄绿红执行,如果是220有中性线和接地线就按主线红或黄或绿,中性线蓝,接地线除以上颜色的其他颜色(我们一般是双色或黑色)。
2.你所说的多芯电缆有多少芯?5023.1的4中5芯以上就是号分了,5芯以下那么多颜色怎么也够。6995.4中的4.4 在有黄/绿组合线缆的缆芯中,应尽量避免采用黄色或绿色作为其他线芯的标识颜色。没有说必须,客户要求无法避免。
zlybhhzd --- 2019-11-22 17:12:19

4

jirui123:

1.根标准不冲突,客户要的2+1或3+1的,你的主线芯3个颜色黄绿红随便选都是可以的,中性线淡蓝色,地线是除了黄绿红及中性线蓝色以外的就行了!

三等芯电力电缆如3*4、3*10等规格问清楚客户需求,是380还是220,都是主线芯那就是按黄绿红执行,如果是220有中性线和接地线就按主线红或黄或绿,中性线蓝,接地线除以上颜色的其他颜色(我们一般是双色或黑色)。

2.你所说的多芯电缆有多少芯?5023.1的4中5芯以上就是号分了,5芯以下那么多颜色怎么也够。6995.4中的4.4 在有黄/绿组合线缆的缆芯中,应尽量避免采用黄色或绿色作为其他线芯的标识颜色。没有说必须,客户要求无法避免。

1、 GB/T12706.1-2008中提到绝缘颜色“应”符合6995.5规定。而6995.5中也提到“应”符合,三芯电缆黄绿红,是否包含像2+1这种情况的产品电缆? 虽然2+1这种电缆很少见,但不排除此种客户为了节省成本选用不规范的规格;

2、5023.1也提到了任一多芯电缆均“不应”使用不是组合色用的绿色和黄色。先不考虑五芯以上的颜色,很多机械客户要求五芯以下采用的都是带有黄色和绿色的芯线这种情况如何解决?

这个问题我有咨询过国家单位,他们回复可以使用黄色和绿色,但是不能打CCC标识。亦不能采用国家标准号;通过这个事情我才想到了生产许可范围的电力电缆颜色问题;

zlybhhzd --- 2019-11-22 17:14:30

5

SScablec:

客户特殊要求,可制定临时工艺

问题根源主要是为了避免责任;其次是解读标准中对颜色的国标规定;

xiao120 --- 2019-11-23 14:30:01

6

jirui123:

1.根标准不冲突,客户要的2+1或3+1的,你的主线芯3个颜色黄绿红随便选都是可以的,中性线淡蓝色,地线是除了黄绿红及中性线蓝色以外的就行了!

三等芯电力电缆如3*4、3*10等规格问清楚客户需求,是380还是220,都是主线芯那就是按黄绿红执行,如果是220有中性线和接地线就按主线红或黄或绿,中性线蓝,接地线除以上颜色的其他颜色(我们一般是双色或黑色)。

2.你所说的多芯电缆有多少芯?5023.1的4中5芯以上就是号分了,5芯以下那么多颜色怎么也够。6995.4中的4.4 在有黄/绿组合线缆的缆芯中,应尽量避免采用黄色或绿色作为其他线芯的标识颜色。没有说必须,客户要求无法避免。

zlybhhzd:

1、 GB/T12706.1-2008中提到绝缘颜色“应”符合6995.5规定。而6995.5中也提到“应”符合,三芯电缆黄绿红,是否包含像2+1这种情况的产品电缆? 虽然2+1这种电缆很少见,但不排除此种客户为了节省成本选用不规范的规格;

2、5023.1也提到了任一多芯电缆均“不应”使用不是组合色用的绿色和黄色。先不考虑五芯以上的颜色,很多机械客户要求五芯以下采用的都是带有黄色和绿色的芯线这种情况如何解决?

这个问题我有咨询过国家单位,他们回复可以使用黄色和绿色,但是不能打CCC标识。亦不能采用国家标准号;通过这个事情我才想到了生产许可范围的电力电缆颜色问题;

xiao120 --- 2019-11-23 14:34:19

7

jirui123:

1.根标准不冲突,客户要的2+1或3+1的,你的主线芯3个颜色黄绿红随便选都是可以的,中性线淡蓝色,地线是除了黄绿红及中性线蓝色以外的就行了!

三等芯电力电缆如3*4、3*10等规格问清楚客户需求,是380还是220,都是主线芯那就是按黄绿红执行,如果是220有中性线和接地线就按主线红或黄或绿,中性线蓝,接地线除以上颜色的其他颜色(我们一般是双色或黑色)。

2.你所说的多芯电缆有多少芯?5023.1的4中5芯以上就是号分了,5芯以下那么多颜色怎么也够。6995.4中的4.4 在有黄/绿组合线缆的缆芯中,应尽量避免采用黄色或绿色作为其他线芯的标识颜色。没有说必须,客户要求无法避免。

zlybhhzd:

1、 GB/T12706.1-2008中提到绝缘颜色“应”符合6995.5规定。而6995.5中也提到“应”符合,三芯电缆黄绿红,是否包含像2+1这种情况的产品电缆? 虽然2+1这种电缆很少见,但不排除此种客户为了节省成本选用不规范的规格;

2、5023.1也提到了任一多芯电缆均“不应”使用不是组合色用的绿色和黄色。先不考虑五芯以上的颜色,很多机械客户要求五芯以下采用的都是带有黄色和绿色的芯线这种情况如何解决?

这个问题我有咨询过国家单位,他们回复可以使用黄色和绿色,但是不能打CCC标识。亦不能采用国家标准号;通过这个事情我才想到了生产许可范围的电力电缆颜色问题;

xiao120:

相关单位说的是对  颜色不按照标准来  严格讲是不能印CCC标志和工厂编号的  但是客户要用 就按照客户的  就是被相关单位抽查到  像颜色这问题也是睁只眼闭只眼  到目前为止  还没听说哪家因为线芯颜色问题被处罚或整改的

xiao120 --- 2019-11-23 14:34:19

8

jirui123:

1.根标准不冲突,客户要的2+1或3+1的,你的主线芯3个颜色黄绿红随便选都是可以的,中性线淡蓝色,地线是除了黄绿红及中性线蓝色以外的就行了!

三等芯电力电缆如3*4、3*10等规格问清楚客户需求,是380还是220,都是主线芯那就是按黄绿红执行,如果是220有中性线和接地线就按主线红或黄或绿,中性线蓝,接地线除以上颜色的其他颜色(我们一般是双色或黑色)。

2.你所说的多芯电缆有多少芯?5023.1的4中5芯以上就是号分了,5芯以下那么多颜色怎么也够。6995.4中的4.4 在有黄/绿组合线缆的缆芯中,应尽量避免采用黄色或绿色作为其他线芯的标识颜色。没有说必须,客户要求无法避免。

zlybhhzd:

1、 GB/T12706.1-2008中提到绝缘颜色“应”符合6995.5规定。而6995.5中也提到“应”符合,三芯电缆黄绿红,是否包含像2+1这种情况的产品电缆? 虽然2+1这种电缆很少见,但不排除此种客户为了节省成本选用不规范的规格;

2、5023.1也提到了任一多芯电缆均“不应”使用不是组合色用的绿色和黄色。先不考虑五芯以上的颜色,很多机械客户要求五芯以下采用的都是带有黄色和绿色的芯线这种情况如何解决?

这个问题我有咨询过国家单位,他们回复可以使用黄色和绿色,但是不能打CCC标识。亦不能采用国家标准号;通过这个事情我才想到了生产许可范围的电力电缆颜色问题;

xiao120:

相关单位说的是对  颜色不按照标准来  严格讲是不能印CCC标志和工厂编号的  但是客户要用 就按照客户的  就是被相关单位抽查到  像颜色这问题也是睁只眼闭只眼  到目前为止  还没听说哪家因为线芯颜色问题被处罚或整改的

xiao120 --- 2019-11-23 14:34:19

9

jirui123:

1.根标准不冲突,客户要的2+1或3+1的,你的主线芯3个颜色黄绿红随便选都是可以的,中性线淡蓝色,地线是除了黄绿红及中性线蓝色以外的就行了!

三等芯电力电缆如3*4、3*10等规格问清楚客户需求,是380还是220,都是主线芯那就是按黄绿红执行,如果是220有中性线和接地线就按主线红或黄或绿,中性线蓝,接地线除以上颜色的其他颜色(我们一般是双色或黑色)。

2.你所说的多芯电缆有多少芯?5023.1的4中5芯以上就是号分了,5芯以下那么多颜色怎么也够。6995.4中的4.4 在有黄/绿组合线缆的缆芯中,应尽量避免采用黄色或绿色作为其他线芯的标识颜色。没有说必须,客户要求无法避免。

zlybhhzd:

1、 GB/T12706.1-2008中提到绝缘颜色“应”符合6995.5规定。而6995.5中也提到“应”符合,三芯电缆黄绿红,是否包含像2+1这种情况的产品电缆? 虽然2+1这种电缆很少见,但不排除此种客户为了节省成本选用不规范的规格;

2、5023.1也提到了任一多芯电缆均“不应”使用不是组合色用的绿色和黄色。先不考虑五芯以上的颜色,很多机械客户要求五芯以下采用的都是带有黄色和绿色的芯线这种情况如何解决?

这个问题我有咨询过国家单位,他们回复可以使用黄色和绿色,但是不能打CCC标识。亦不能采用国家标准号;通过这个事情我才想到了生产许可范围的电力电缆颜色问题;

xiao120:

相关单位说的是对  颜色不按照标准来  严格讲是不能印CCC标志和工厂编号的  但是客户要用 就按照客户的  就是被相关单位抽查到  像颜色这问题也是睁只眼闭只眼  到目前为止  还没听说哪家因为线芯颜色问题被处罚或整改的

ctterry1 --- 2019-11-25 10:24:12

10

zlybhhzd --- 2019-11-25 15:51:19

11

jirui123:

1.根标准不冲突,客户要的2+1或3+1的,你的主线芯3个颜色黄绿红随便选都是可以的,中性线淡蓝色,地线是除了黄绿红及中性线蓝色以外的就行了!

三等芯电力电缆如3*4、3*10等规格问清楚客户需求,是380还是220,都是主线芯那就是按黄绿红执行,如果是220有中性线和接地线就按主线红或黄或绿,中性线蓝,接地线除以上颜色的其他颜色(我们一般是双色或黑色)。

2.你所说的多芯电缆有多少芯?5023.1的4中5芯以上就是号分了,5芯以下那么多颜色怎么也够。6995.4中的4.4 在有黄/绿组合线缆的缆芯中,应尽量避免采用黄色或绿色作为其他线芯的标识颜色。没有说必须,客户要求无法避免。

zlybhhzd:

1、 GB/T12706.1-2008中提到绝缘颜色“应”符合6995.5规定。而6995.5中也提到“应”符合,三芯电缆黄绿红,是否包含像2+1这种情况的产品电缆? 虽然2+1这种电缆很少见,但不排除此种客户为了节省成本选用不规范的规格;

2、5023.1也提到了任一多芯电缆均“不应”使用不是组合色用的绿色和黄色。先不考虑五芯以上的颜色,很多机械客户要求五芯以下采用的都是带有黄色和绿色的芯线这种情况如何解决?

这个问题我有咨询过国家单位,他们回复可以使用黄色和绿色,但是不能打CCC标识。亦不能采用国家标准号;通过这个事情我才想到了生产许可范围的电力电缆颜色问题;

xiao120:
xiao120:

相关单位说的是对  颜色不按照标准来  严格讲是不能印CCC标志和工厂编号的  但是客户要用 就按照客户的  就是被相关单位抽查到  像颜色这问题也是睁只眼闭只眼  到目前为止  还没听说哪家因为线芯颜色问题被处罚或整改的


lluu --- 2019-11-26 08:33:51

12

经常会碰到这种客户,不听你什么所谓的标准和认证,反正我是客户,下单给你,你就无条件执行,你不做别家做.我们电工,我们电气工程师说这个不能改有时是很为难.
xiao120 --- 2019-11-26 10:27:20

13

lluu:

经常会碰到这种客户,不听你什么所谓的标准和认证,反正我是客户,下单给你,你就无条件执行,你不做别家做.我们电工,我们电气工程师说这个不能改有时是很为难.

有的时候  系统验收  电力局验收  就要那种颜色  不按照他们的要求做 验收过不去  所以还是按照客户的来  实在不行  工厂编号和CCC标注不印了
