一、项目产生背景

导体绞制过程中断线是不可避免的情况，它一直困扰着电线电缆生产厂的生产制造人员、工艺技术人员、质量检测人员。西安奥凯电缆事件后，国家领导人及相关职能部门已将电线电缆产品质量列为重点监管对象。为确保产品质量，在绞线工序防止因断线缺股显得尤为重要，为达到该目的，我公司结合陈旧绞线设备特点及绞线工序要求，开发出了实用性极强的框绞机、叉绞机、管绞机断线停车系统，该系统结合现有断线停车系统工作原理，模拟生产实际情况进行了优化，能有效避免非正常情况停机给使用带来的不便。

二、项目信息

一、项目原理

1）我公司改进的框绞机断线停车系统通过检测出线速度来自动调整脉冲检测时间，达到极快的断线检测速度和极高的准确率，同时在放线盘传感器的共同作用下，可达到迅速、可靠、无误报的检测要求。

2）全套系统只需要一台主控制器，每个放线盘各安装一个检测器和传感器。主控制器通过计米轮检测出线速度，并根据出线速度自动调整脉冲检测时间。传感器采集各个放线盘的旋转脉冲信号，检测器将脉冲信号调制成数字信号传输到主控制器，当主控制器在检测时间内未收到某个放线盘的脉冲信号，说明此线已断，主控制器立即发出停机指令，并指示出断线的具体位置。

二、项目的特点

1）在任何速度下只要断线达到0.1米就能检测到，最快时的反应时间仅需0.3秒。

2）我公司专门设计的磁敏传感器具有高达10mm的检测距离和5mm的回差距离，可抵抗机械磨损后脉冲取样盘的较大跳动。

3）断线后能直接指示出断线的位置在哪个绞笼的哪个盘，并通过不同的颜色进行识别，方便操作工查找断线放线盘。

4）具有非常强的抗干扰性，具有电源短路、反接等全面保护。

三、技术参数

线速检测：通过传感器输入，每米可输入10个脉冲信号

灵敏度：高灵敏度检测，断线0.1米即停车报警。

三、项目优点

该断线停车系统可直接在原有框绞机、管绞机上进行技改，技改后对断线的控制主要有以下优点体现：

1、断线后停机距离短：任何一根单丝断线后能确保设备迅速停机，设备继续绞线长度不超过1米，一般在0.5到0.7米，能完全实现在并线模前停机，以前的断线感应（如：滑动式接地断线感应系统）正常情况至少在2米以上；

2、检测零误差：绝对不会出现因断线现象的特殊性而检测不了（如：滑动式接地断线感应系统，若断线后正好卡在绞线模口时设备会继续运转而不能检测）；

3、减少操作人员：安装该系统后，54盘框绞机也可只安排一名操作工而确保不断线；若无断线感应系统，最少每段绞笼须安排一名熟练操作工；

4、提高生产效率：安装该系统后，设备可开到最快速度而确保断线后停机，若无断线感应系统，为确保断线后在较短的距离能停机，速度最多为设计速度的一半，并且需要操作工反应非常快。

5、降低员工流失率：安装了该系统后，设备可实现断线自动停机，大大降低了操作工人的劳动强度，使用起来非常省心；操作工一旦习惯这种设备，在以后的离职过程中都会综合考虑该设备的优越性而慎重考虑是否离职。

6、有效缩短学徒培训时间：安装了该系统后，设备可实现断线自动停机，普工在学徒时只需要学习操作技能而不需要学习如何判断断线（判断断线需要长期经验结累），从而缩短学徒培训时间。

7、设备功能能达到现在市场上销售的框绞机、叉绞机、管绞机的最高配置。

四、公司介绍与经典案例

1）公司简介：

公司坐落于天府之国--成都。主要致力于电缆智能化生产设备的研发及制造，为各大电缆生产厂家能够高效的生产提供服务。目前主要的产品：单盘断线停车系统、挫线机、平衡吊臂等。能够使各大厂家在传统制造工艺的基础上提高生产效率，降低生产损耗，降低人工成本。从而达到高效高产的生产，为现代化制造业的生存提供更优质的保障。

2）经典案例：

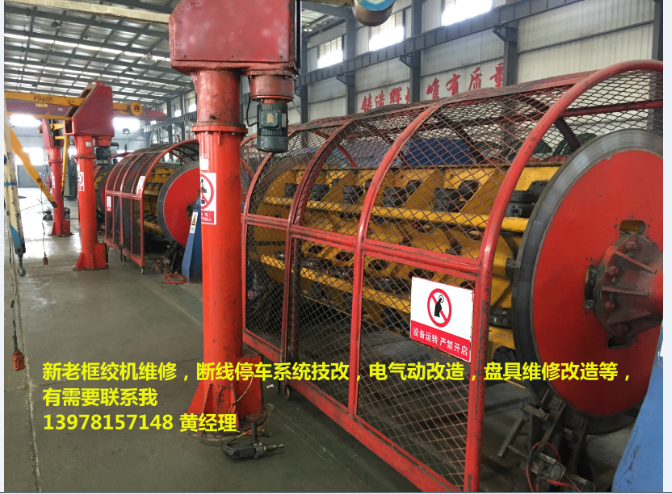

案例一：我公司于2018年3月与四川摩天电缆有限公司合作进行技改，主要针对摩天电缆的框绞机及管绞机进行断线停车系统的改进，经改进后，摩天电缆现在框绞机及管绞机仅安排一名操作工人就能进行正常的生产，大大提高了工人工作的积极性和工作效率。

目前我公司所设计的平衡吊装盘翻盘机，搓线机，PLC温控系统改进也已经完全投放到摩天电缆，并取得厂方的好评。

案例二：我公司于2018年7月与四川正方高压电缆有限公司合作，主要针对正方高压电缆的18盘框绞机和54盘框绞机进行断线停车系统的改进，经改进后，解决了正方高压电缆原装断线停车系统频繁误报的问题，目前正方电缆对我公司断线停车系统给予了很高的评价，愿意与我公司进行长期的技改合作。

案例三：我公司于2019年3月与昆明欧杰电缆制造有限公司合作，主要针对欧杰电缆37盘框绞和18盘框绞进行断线停车系统的改造，经改造后，解决了欧杰招人用工人手不足的困难，目前欧杰37盘框绞+18盘框绞2台机器仅需一名工人就能保证高效生产，节约了至少2-3个人工的成本，也大大缓解了欧杰招人上的压力，目前欧杰电缆给予我司很好的评价，愿意将所有框绞机做全改造。
