交联电缆的绝缘材料是XLPE，其基料是PE等成份，而交联工艺是通过将线性分子结构的聚乙烯（PE）材料通过特定的加工方式，使其形成体型网状分线结构的交联聚乙烯。使得长期允许工作温度由70℃提高到90℃（或更高），短路允许温度由140℃提高到250℃（或更高），在保持其原有优良电气性能的前提下，大大地提高了实际使用性能。

一、交联电缆的交联方式

交联电缆的交联方法有多种，目前常用的交联方法有过氧化物化学交联（即DCP交联）、硅烷交联和辐照交联，其中硅烷交联根据材料的不同又分为温水交联和免水煮硅烷交联。不管通过哪种交联方式，交联的结果都是交联电缆热延伸符合国家标准中性能要求。

1、化学交联

DCP交联生产线采用悬链或立塔设备，设备、厂房造价高，而且需要消耗掉大量的水、电、气等，因而投资较大；由于生产线较长仅适合于大长度电缆的生产；对环境的要求高，需要专门的生产车间。

2、硅烷交联

硅烷交联生产线仅需普通挤塑机和加热装置（热水池或蒸汽室），投资少，对环境要求低，生产灵活适合于大长度或短段电缆的生产，可以根据客户的需求制造不同长度的电缆。

3、辐照交联

辐照交联，辐照交联就是利用电子加速器产生的高能量电子束流，轰击绝缘层及护套，将线性分子结构的聚乙烯（PE）材料高分子链打断，被打断的每一个断点成为自由基。自由基不稳定，相互之间要重新组合，重新组合后原来的链状分子结构变成三维网状的分子结构而形成交联。另外辐照交联生产过程中所施加的辐照剂量距其破坏剂量留有很大安全余度。聚乙烯辐射破坏剂量为1000KGY，而加工剂量约为200KGY，加之特殊配方改进，在相当宽的范围内仍是受辐射交联状态，所以在较长的前期使用过程中受到辐射其性能会有所提高。辐照交联电缆的型号：YJ(F)-（辐照）交联聚乙烯绝缘，F：辐照。

辐照交联电缆的特性：

a、载流量大；辐照交联电缆，经高能电子束辐照后，材料的分子结构从线性变成三维网状分子结构，耐温等级从非交联的70℃提高到90℃、105℃、125℃、135℃、甚至150℃，比同规格的电缆的载流量提高15-50%。

b、绝缘电阻大；由于辐照交联电缆避免了采用氢氧化物作为阻燃剂，因此防止了交联时出现的预交联和因绝缘层吸收空气中的水分而使绝缘电阻下降现象。从而保证了绝缘电阻值。

c、使用寿命长，过载能力强；由于辐照交联后的聚烯烃材料的耐高温等级高，老化温度高，所以延长了电缆在使用过程中循环发热的使用寿命。

d、环保，安全；由于电缆所采用的材料都是无卤环保材料，所以电缆的燃烧特性符合环保要求。

e、产品质量温度；传统的温水交联电缆的质量受水温度，剂制工艺，交联添加剂等因素影响，质量不稳定，而辐照交联电缆的质量取决于电子束的辐照剂量，辐照剂量是由计算机控制，少了人为的因素，所以质量稳定。

辐照交联低烟无卤阻燃电线电缆具有难以着火并具有阻止或延缓火焰蔓延的能力，过载力强，而且一旦着火，他具有无卤，低烟，无毒，无腐蚀等特性。

二、三种交联方式的比较

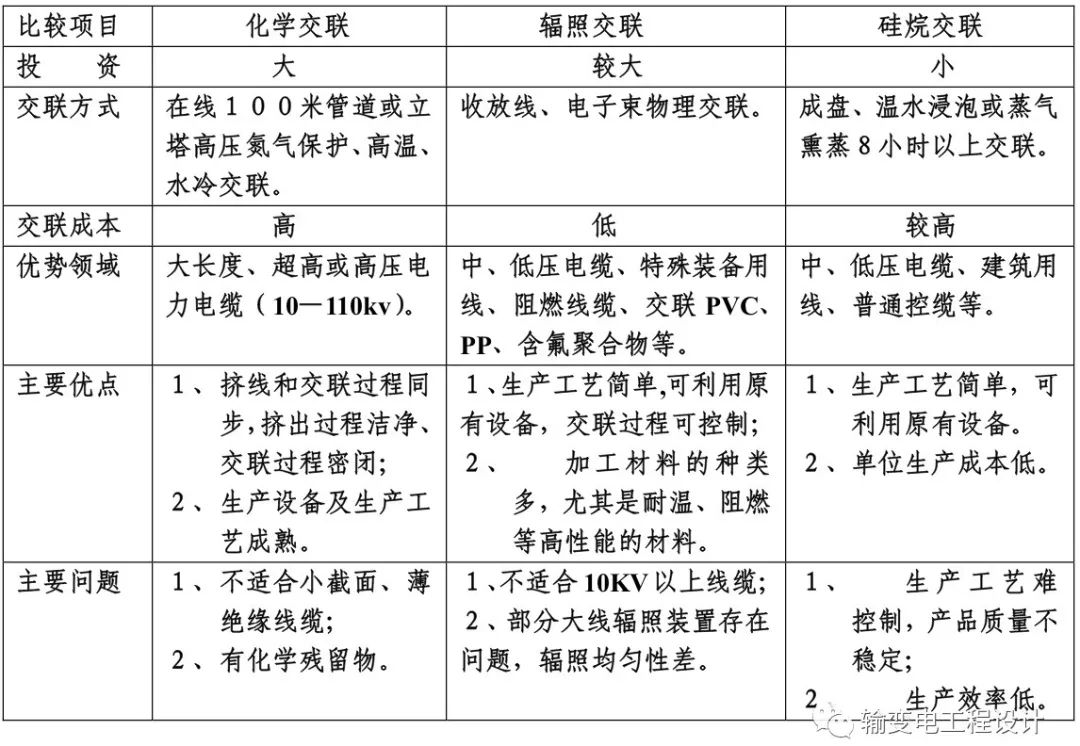

表１三种交联方式的比较

交联电缆以其耐温等级高、抗过载能力强、物理机械性能好、使用寿命长等优点，已被广泛采用。过氧化物的化学交联、电子束的辐照交联、硅烷的温水交联三种交联方式生产的线缆，在交联线缆市场上共存（见表１）。

从表１中可以看出，由于化学交联生产工艺的特殊性，在耐高压、大截面线缆上有其它交联方式不可替代的优势；中低压普通交联线缆，辐照交联、温水交联相互竞争已成现实；但在耐高温、阻燃和除聚乙烯材料外的其它聚合物交联上辐照交联有独特的优势。
