小编的话:一篇文章看懂电缆上面的颜色是代表什么意思。


电缆表皮颜色电缆导线外皮颜色的规定




国标:绿分别代表A.B.C.N

1 依导线颜色标志电路时

1.1 黑色:装置和设备的内部布线。

1.2 棕色:直流电路的正极。

1.3 红色:三相电路和C相;
半导体三极管的集电极;
半导体二极管、整流二极管或可控硅管的阴极。

1.4 黄色:三相电路的A相;
半导体三极管的基极;
可控硅管和双向可控硅管的控制极。

1.5 绿色:三相电路的B相。

1.6 蓝色:直流电路的负极;
半导体三极管的发射极;
半导体二极管、整流二极管或可控硅管的阳极。

1.7 淡蓝色:三相电路的零线或中性线;
直流电路的接地中线。

1.8 白色:双向可控硅管的主电极;
无指定用色的半导体电路。

1.9 绿双色(每种色宽约15~100毫米交替贴接);安全用的接地线。

1.10 色并行:用双芯导线或双根绞线连接的交流电路。

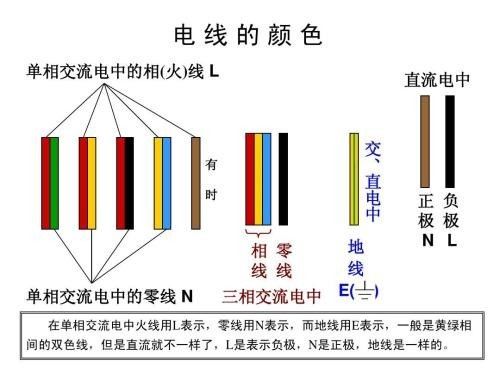

2 依电路选择导线颜色时

2.1 交流三相电路的
A相:黄色
B相:绿色
C相:红色
零线或中性线,淡蓝色
安全用的接地线:绿双色。

2.2 用双芯导线或双根绞线连接的交流电路:色并行。

2.3 直流电路的
正极:棕色
负极:蓝色
接地中线:淡蓝色

2.4 半导体电路的半导体三极管的
集电极:红色
基极: 黄色
发射极:蓝色

半导体二极管和整流二极管的
阳极:蓝色
阴极:红色

可控硅管的
阳极:蓝色
控制极:黄色
阴极:红色

双向可控硅管的
控制极:黄色
主电极:白色。

2.5整个装置及设备的内部布线一般推荐:黑色
半导体电路:白色;
有混淆时:容许选指定用色外的其它颜色(如:绿蓝玫瑰红等)。

2.6 具体标色时,在一根导线上,如遇有两种或两种以上的可标色,视该电路的特定情况,依电路中需要表示的某种含义进行定色。

依电路选择导线颜色时

  1、交流三相电路的

  A相:黄色;

  B相:绿色;

  C相:红色;

  零线或中性线:淡蓝色;

  安全用的接地线:黄和绿双色。

  2、用双芯导线或双根绞线连接的交流电路:

  红黑色并行。

  3、直流电路:

  正极:棕色;

  负极:蓝色;

  接地中线:淡蓝色。

  4、半导体电路的半导体三极管的集电极:红色;基极: 黄色;发射极:蓝色。

  半导体二极管和整流二极管的阳极:蓝色;

  阴极:红色。

  可控硅管的阳极:蓝色;

  控制极:黄色;

  阴极:红色。

  双向可控硅管的控制极:黄色;

  主电极:白色。

  5、整个装置及设备的内部布线一般推荐:黑色;半导体电路:白色;有混淆时:容许选指定用色外的其它颜色(如:橙、紫、灰、绿蓝、玫瑰红等)。

  6、具体标色时,在一根导线上,如遇有两种或两种以上的可标色,视该电路的特定情况,依电路中需要表示的某种含义进行定色。
