LOVEU --- 2019-03-11 13:53:07

1

1、第一点的系数21.95是如何得到的?对于其他截面的导体系数又该怎样算呢?

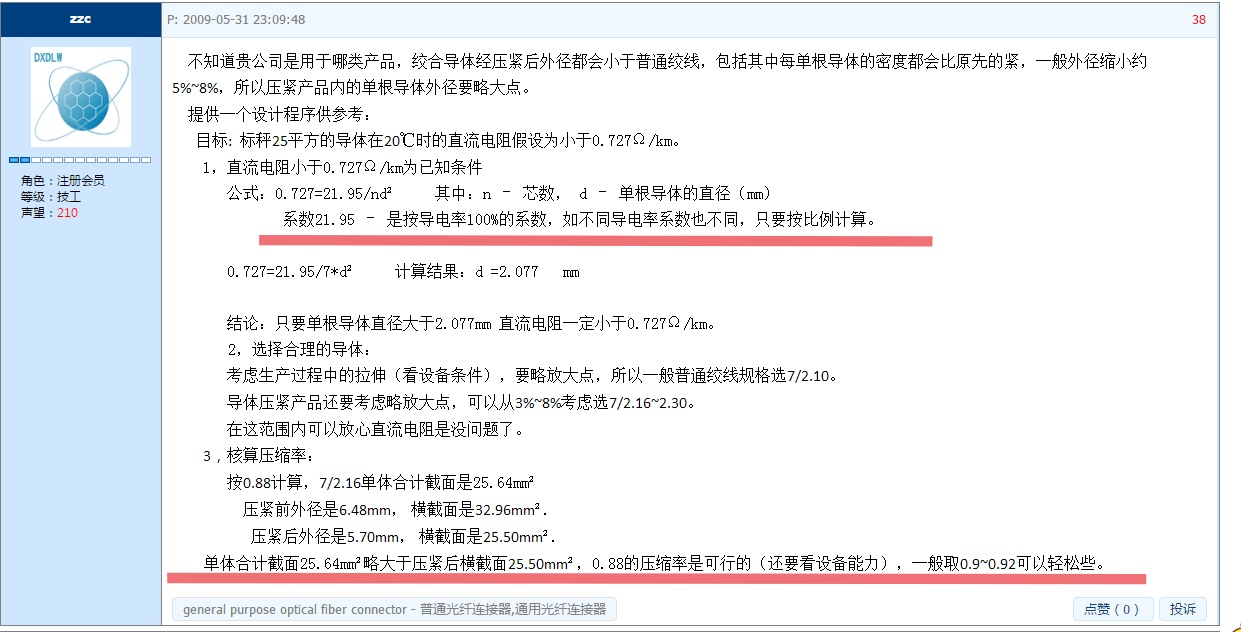

2、在微信图片_20190311133353.jpg第三点作者紧压系数按0.88计算,导体合计截面 大于 压紧后横截面,说0.88的压缩率是可行的,取0.9~0.92可以轻松些。但是取0.99~0.92的话却是导体合计截面 小于 压紧后横截面,请问这一步核算压缩率的标准要求是什么,怎么大于小于都可以?

——因原作者很久没登录了,所以特地发出来请教下大家,谢谢!

hbxdxlyxgs --- 2019-03-11 14:01:12

2

经验来的吧
缆行天下 --- 2019-03-11 14:09:46

3

把原帖网址发一下
LOVEU --- 2019-03-11 14:39:47

4

http://www.dxdlw.com/ShowPost.aspx?ThreadID=43083&PageIndex=1
这条评论在第38楼
gsfhnjd --- 2019-03-11 14:42:57

5

第一个是17.241/0.7854(0.7854是3.14/4),他只是把S=ρ/R直接计算出来了,但是他这里面没有考虑绞入系数,不合理。至于第二个压缩率完全是一本正经的胡说八道。导体的紧压不是简简单单的填充系数可以计算出来的,要同时考虑填充系数和伸长率,并且这两个参数没有任何的线性关系,相同的填充系数铜的伸长率和铝的伸长率又不相同。楼主如果需要设计可以参考论文《紧压绞合导体单线直径确定方法的分析和比较》。
SWCHUNG --- 2019-03-11 15:06:51

6

高手
LOVEU --- 2019-03-11 15:19:15

7

gsfhnjd:

第一个是17.241/0.7854(0.7854是3.14/4),他只是把S=ρ/R直接计算出来了,但是他这里面没有考虑绞入系数,不合理。至于第二个压缩率完全是一本正经的胡说八道。导体的紧压不是简简单单的填充系数可以计算出来的,要同时考虑填充系数和伸长率,并且这两个参数没有任何的线性关系,相同的填充系数铜的伸长率和铝的伸长率又不相同。楼主如果需要设计可以参考论文《紧压绞合导体单线直径确定方法的分析和比较》。

谢谢

城南 --- 2019-03-13 08:01:25

8

紧压系数与延伸系数需要尽可能匹配,这样设计截面才能与实际截面相近。

序号 紧压系数
延伸系数
1 0.8 1.02
2 0.81 1.03 1.01
3 0.82 1.04 1.02
4 0.83 1.05 1.03
5 0.84 1.06 1.04
6 0.85 1.07 1.05
7 0.86 1.08 1.06
8 0.87 1.09 1.07
9 0.88 1.1 1.08
10 0.89 1.11 1.09
11 0.9 1.12 1.10

bl3725 --- 2019-03-14 08:36:48

9

要考虑绞入。

紧压系数与延率的关系
