2018年8月22日下午

最后一根长达820米重8吨

世界最长特殊10KV高压悬垂电缆

在中国尊成功吊装

至此

中国尊项目

总长15132米总重136.38吨

共24根悬垂电缆

吊装任务圆满完成

这也意味着

“超高层垂直高压电缆敷设技术”

取得了新的突破

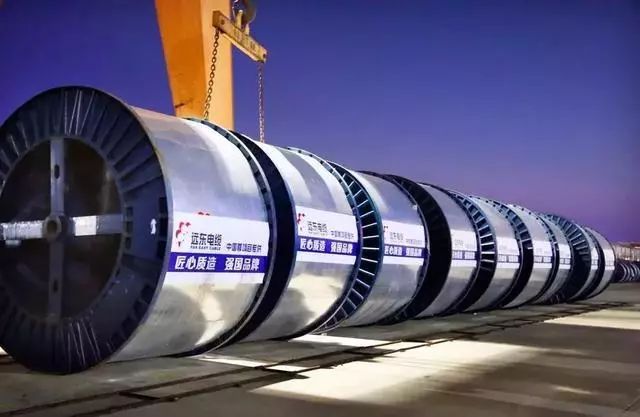

中国尊项目的超高层建筑用垂吊敷设电缆是由远东电缆有限公司设计研发并生产，作为继上海环球金融中心后第二次实践使用，对垂吊难度提出了更高要求，要实现在宽度仅有450mm强电井内连续安全排布十多根电缆，电缆摆放位置、敷设路径、吊装辅件安排使用等技术措施尤为重要。

高压电缆犹如大楼的“主动脉血管”，安装调试完成后，将源源不断地为大楼的电力心脏供血。

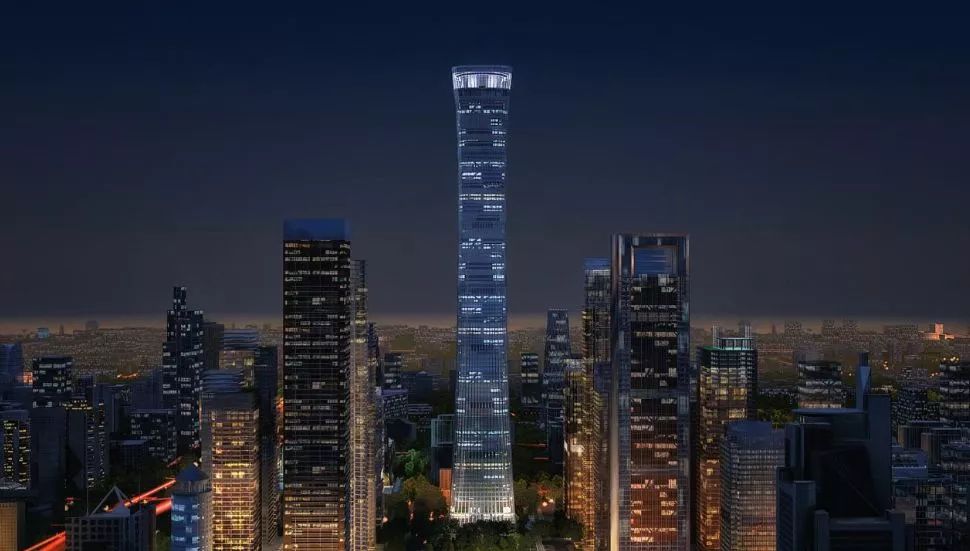

目前，中国尊项目已进入机电、装饰、幕墙等各系统的收尾和调试阶段，预计将于2018年年底竣工，届时，这栋高达528米的建筑将成为北京的城市新地标。

超高层高压垂吊式电缆敷设技术

图文解读

↓↓↓

“超高层高压垂吊式电缆敷设技术”是《建筑业10项新技术》中的一项机电安装工程技术，目前已越来越广泛地应用于超高层建筑工程中。

在超高层供电系统中，有时采用一种特殊结构的高压垂吊式电缆，这种电缆不管有多长多重，都能靠自身支撑自重，解决了普通电缆在长距离的垂直敷设中容易被自身重量拉伤的问题，这就是超高层高压垂吊式电缆敷设技术。

结构形式

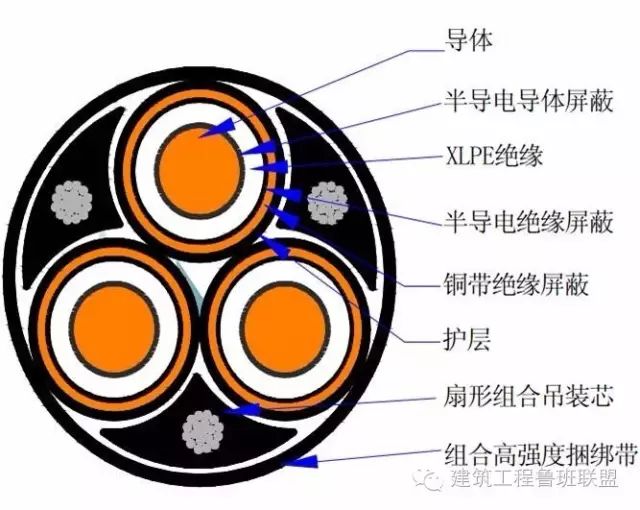

1）电缆

高压垂吊式电缆由上水平敷设段、垂直敷设段、下水平敷设段组成，其结构为：电缆在垂直敷设段带有3根钢丝绳，并配吊装圆盘，钢丝绳用扇形塑料包覆，并与三根电缆芯绞合，水平敷设段电缆不带钢丝绳。

▲ 示例

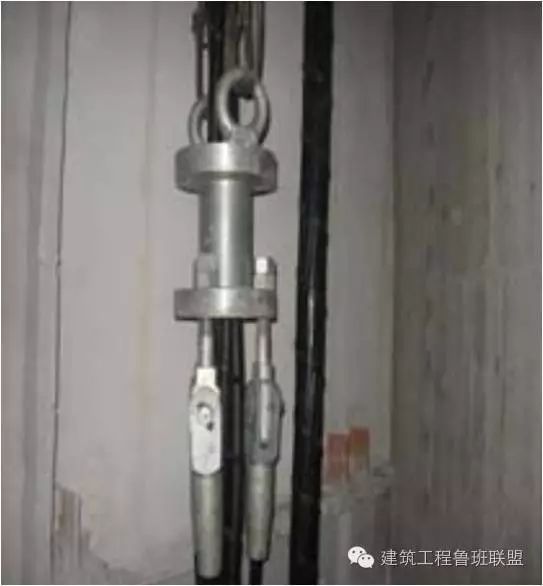

2）吊装圆盘

吊装圆盘为整个吊装电缆的核心部件，由吊环、吊具本体、连接螺栓和钢板卡具组成，其作用是在电缆敷设时承担吊具的功能并在电缆敷设到位后承载垂直段电缆的全部重量，电缆承重钢丝绳与吊具连接采用锌铜合金浇铸工艺。

▲ 示例

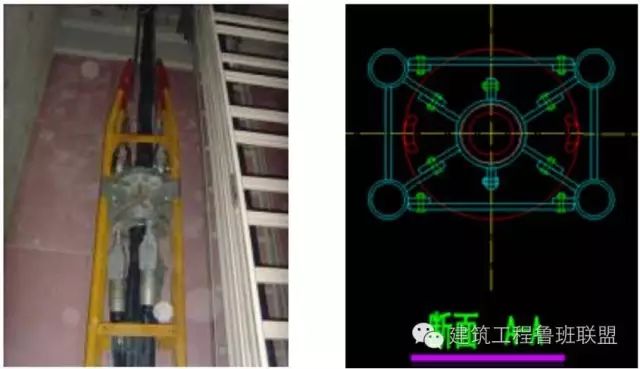

3）穿井梭头

电缆的吊装圆盘在穿越电气竖井口时，很容易被井口卡住，造成电缆受损，通过梭头来保护。

▲ 示例

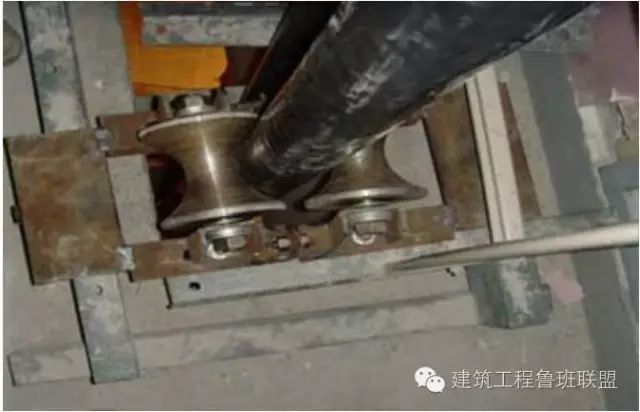

4）防摆动定位装置

在吊装过程中，控制电缆摆动。

▲ 示例

技术要点

1）吊装工艺选择

利用多台卷扬机吊运电缆（交替提升，解决卷扬机容绳量不足），采用自下而上垂直吊装敷设的方法。

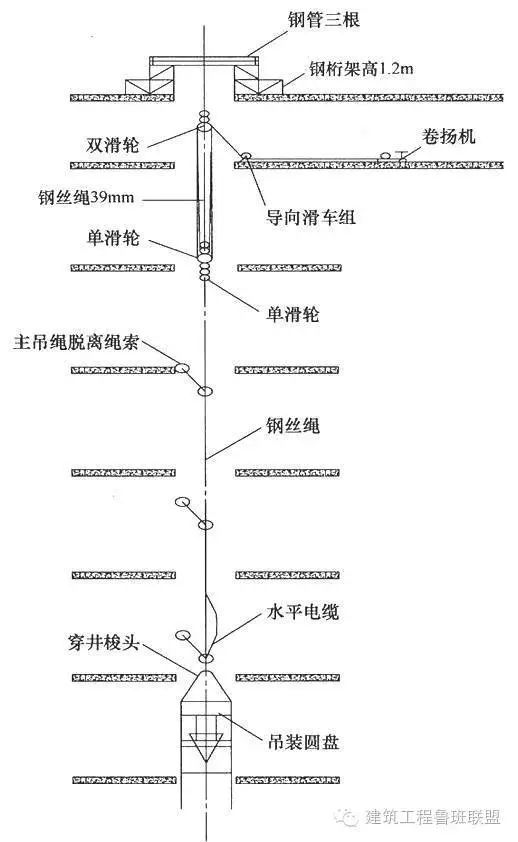

▲ 卷扬机分段提升示意图

2）对每个井口的尺寸及中心垂直偏差进行测量，并安装槽钢台架。

3）设计穿井梭头，用以扶住吊装圆盘，让其顺利穿过井口。

4）吊装设备布置：吊装卷扬机布置在电气竖井的最高设备层或以上楼面，除吊装最高设备层的高压垂吊式电缆外，还要考虑吊装同一井道内其他设备层的高压垂吊式电缆。

5）架设专用通讯线路，在电气竖井内每一层备有电话接口。指挥人、主吊操作人、放盘区负责人还必须配备对讲机。

6）电气竖井内光线弱，要设置临时照明。

7）电缆盘架设：电缆盘至井口应设有缓冲区和下水平段电缆脱盘后的摆放区，面积大约30~40㎡。架设电缆盘的起重设备通常从施工现场在用的塔吊、汽车吊、履带吊等起重设备中选择。

8）吊装过程：选用有垂直受力锁紧特性的活套型网套，同时为确保吊装安全可靠，设一根直径12.5mm保险附绳，当上水平段电缆全部吊起，将主吊绳与吊装圆盘连接，同时将垂直段电缆钢丝绳与吊装圆盘连接。当吊装圆盘连接后，组装穿井梭头。在吊装过程中，在电气竖井井口安装防摆动定位装置，可以有效的控制电缆摆动。将上水平段电缆与主吊绳并拢，并用绑扎带捆绑，应由下而上每隔2米捆绑，直至绑到电缆头，吊运上水平段和垂直段电缆。吊装圆盘在槽钢台架上固定后，还要对其辅助吊挂，目的是使电缆固定更为安全可靠。在吊装圆盘及其辅助吊索安装完成后，电缆处于自重垂直状态下，将每个楼层井口的电缆用抱箍固定在槽钢台架上。水平段电缆通常采用人力敷设。在桥架水平段每隔2米设置一组滚轮。
