电线电缆网 > 特种电缆 > 水冷电缆为什么不漏电_水冷电缆原理介绍(完整版)

水冷电缆为什么不漏电_水冷电缆原理介绍 - 无图版

23423423 --- 2019-03-07 13:00:05

1

很多设备使用久了都会发热,就连电缆也是,电流大的话也会容易发热,出现发热现象会影响正常工作和使用寿命等。水冷电缆就是采用水来降温的一种电缆,因为解决的发热问题,所以水冷电缆的工作强度和能力比普通电缆的要高很多。都知道我们日常见到的水都是导电的,那水冷电缆为什么不漏电呢?水冷电缆的原理是什么?

水冷电缆原理

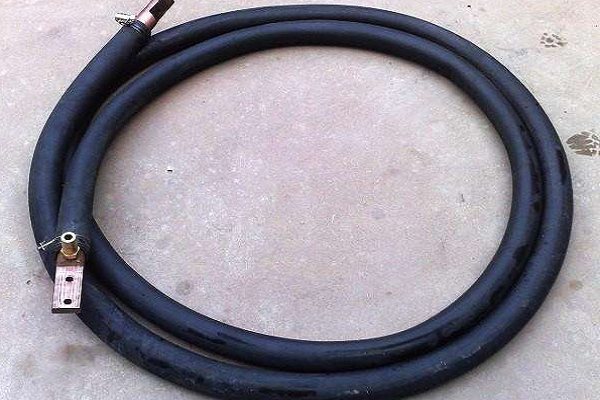

水冷电缆是一种新型的电缆,主要特点是中空通水,一般都是用在大电流加热设备的特种电缆,用于中频、工频大电流输送。通常由外护套管、导线和电极也就是电缆头三部分组成。

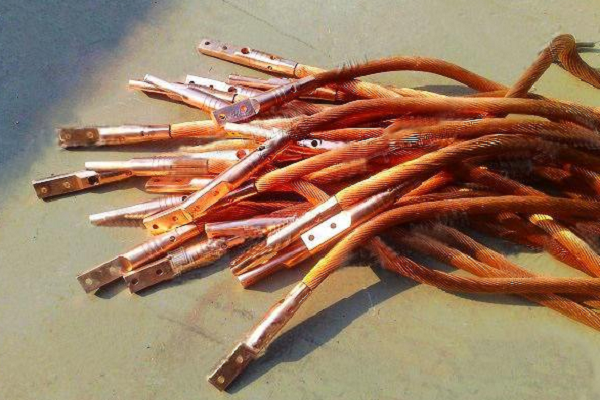

普通水冷电缆,电极是使用的铜管及铜排焊接而成的,与设备连接不紧密。而导线采用的是铜裸线绞制而成,弯曲半径大。外护套管则是使用普通橡胶软管,耐压低,套管和电极之间是采用普通卡箍紧固的,密封性不怎么好,比较容易漏水。所以质量不太好的水冷电缆不要使用。


优质水冷电缆,电极是采用的整体铜棒车、铣加工成的,表面还做了钝化或镀锡处理。而导线使用的是镀锡铜绞线,或者是漆包线,经数控绕线机编织而成,弯曲半径小,柔软度高。外护套管则是有加强夹布层的合成橡胶管,耐压高。套管和电极之间是使用的紫铜卡箍,经专业设备冷挤压紧固好的,密封性较好,也不易漏水。所以使用优质的水冷电缆更加安全放心。



水冷电缆为什么不漏电


因为水冷电缆的外层结构是密封和绝缘的弹性橡胶软管,内部是导电软电缆铜线,循环冷却水在两者之间,就是在导线外面和电缆外包皮之间流动。电缆中的导线都是有绝缘层的,也不透水,水不和导线接触,所以不会漏电。


xiao120 --- 2019-03-07 13:02:41

2

我在好奇这个里面的水是怎么样循环流动的
zgr --- 2019-03-07 13:38:01

3

有意思
liuxi1985 --- 2023-05-23 08:49:53

4

liuxi1985 --- 2023-05-29 09:09:10

5

xiao120:

我在好奇这个里面的水是怎么样循环流动的

会不会像电脑水冷那样呢?
