有单芯线变排线方法这种机器吗？ - 简版
li765531803
楼主
2019-02-28 14:32:40

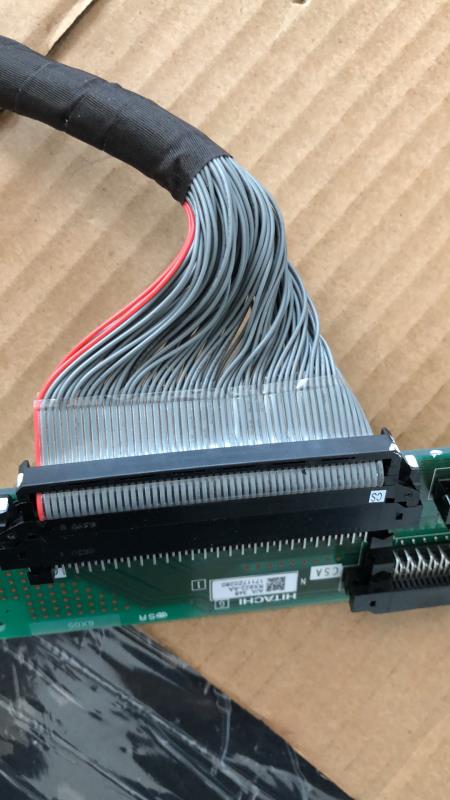

新人求助，很想知道图中的单芯线这么变成排线的，是有这种机器吗？求各位大佬指点。寻找不到啊，到底是用什么方法做到的？
线线缆缆
1 楼
2019-04-19 20:55:57
这个分两步来实现的:
1. 首先是必须要做好排线的， 然后用治具在间隔10-20CM的位置把排线的连体给切开5CM左右。
2.用切好的排线再用成缆机进行绞线，同时还可以包铝 做屏蔽等，这个就等于是成缆了，然后挤出外护套。
出来后一脱皮就是你看是效果了，常用在一些刺破型的端子。
li765531803
2 楼
2019-04-30 15:55:40
线线缆缆:这个分两步来实现的:
1. 首先是必须要做好排线的， 然后用治具在间隔10-20CM的位置把排线的连体给切开5CM左右。
2.用切好的排线再用成缆机进行绞线，同时还可以包铝 做屏蔽等，这个就等于是成缆了，然后挤出外护套。
出来后一脱皮就是你看是效果了，常用在一些刺破型的端子。
感谢解答，可能是我表达的够清楚，你看一下图片中的线是一根一根的单芯线，后面是用醋酸布胶带缠的，我的意思是，如何将单芯线制作成排线固定好间距。看上面有一个固定间距的透明胶贴。所以我想知道这种方法，是需要具体用什么工具吗？
jsbkk
3 楼
2019-06-12 09:13:05
线线缆缆:li765531803:这个分两步来实现的:
1. 首先是必须要做好排线的， 然后用治具在间隔10-20CM的位置把排线的连体给切开5CM左右。
2.用切好的排线再用成缆机进行绞线，同时还可以包铝 做屏蔽等，这个就等于是成缆了，然后挤出外护套。
出来后一脱皮就是你看是效果了，常用在一些刺破型的端子。
感谢解答，可能是我表达的够清楚，你看一下图片中的线是一根一根的单芯线，后面是用醋酸布胶带缠的，我的意思是，如何将单芯线制作成排线固定好间距。看上面有一个固定间距的透明胶贴。所以我想知道这种方法，是需要具体用什么工具吗？
你是要整根电缆都是排线吗？
hl5825
4 楼
2019-06-14 16:31:14
1，這個屬於貼合，將單芯芯線按照色位在治具上排列好，然後上膠、在貼熱封膜過熱壓輪。
li765531803
5 楼
2019-06-25 15:20:24
hl5825:1，這個屬於貼合，將單芯芯線按照色位在治具上排列好，然後上膠、在貼熱封膜過熱壓輪。
对的，您说的这个在理。我想知道这个治具是什么样子的？
yvhkdv
6 楼
2019-07-18 16:09:46
有排线机的，应该是先排线后套套管的
onewindy
7 楼
2019-08-26 10:22:55
找专门的组件厂家，这个不困难
zenglu
8 楼
2019-11-07 23:49:48
有专门并线机卖的 一根根线并起来的
