第一种方法:弧长占比法
弧长占比计算法,主要原理是利用标识笔及白纸取出注条色部分弧长,然后弧长与对应线圆周长比值计算得出百分比值

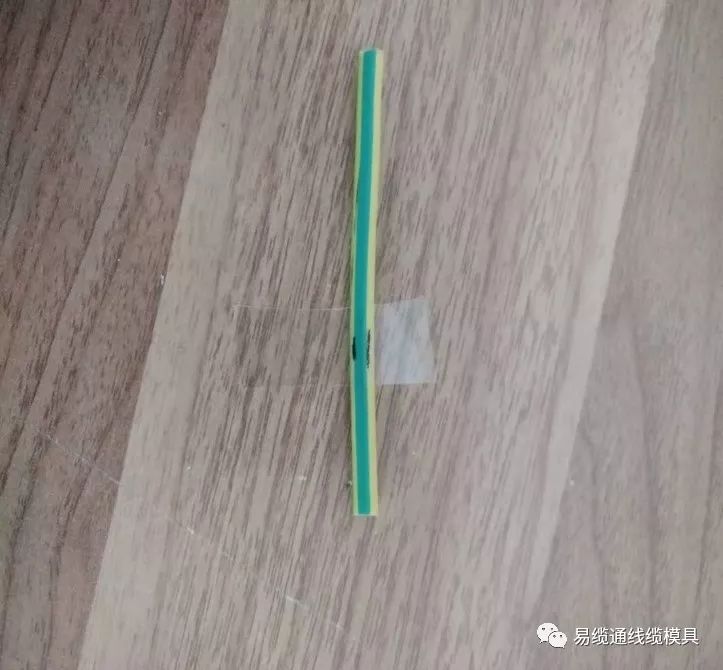

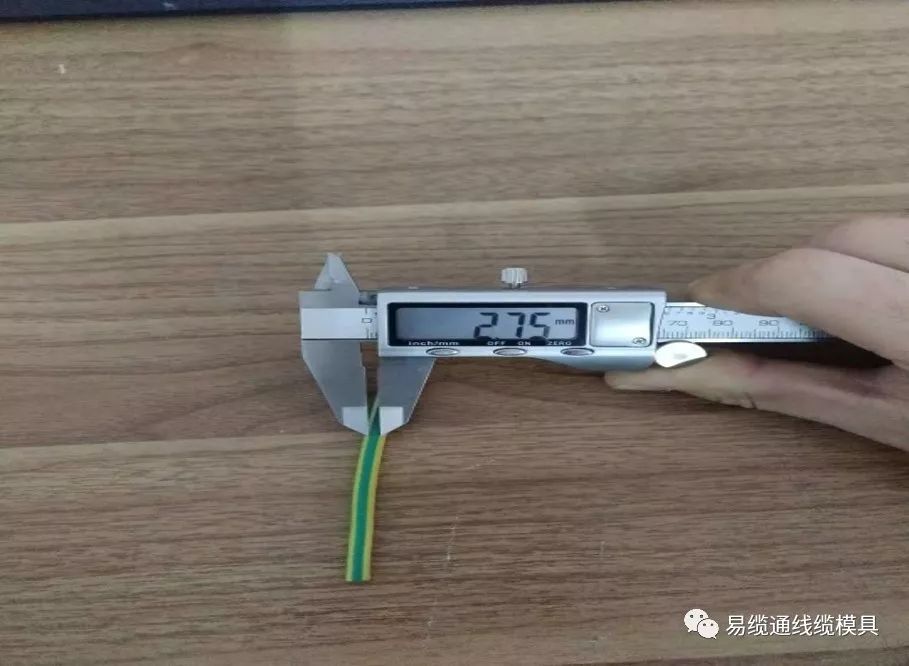

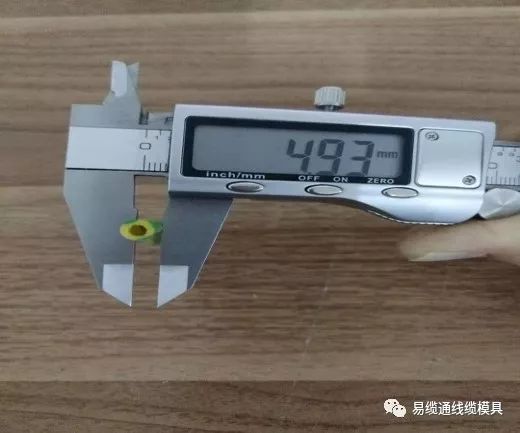

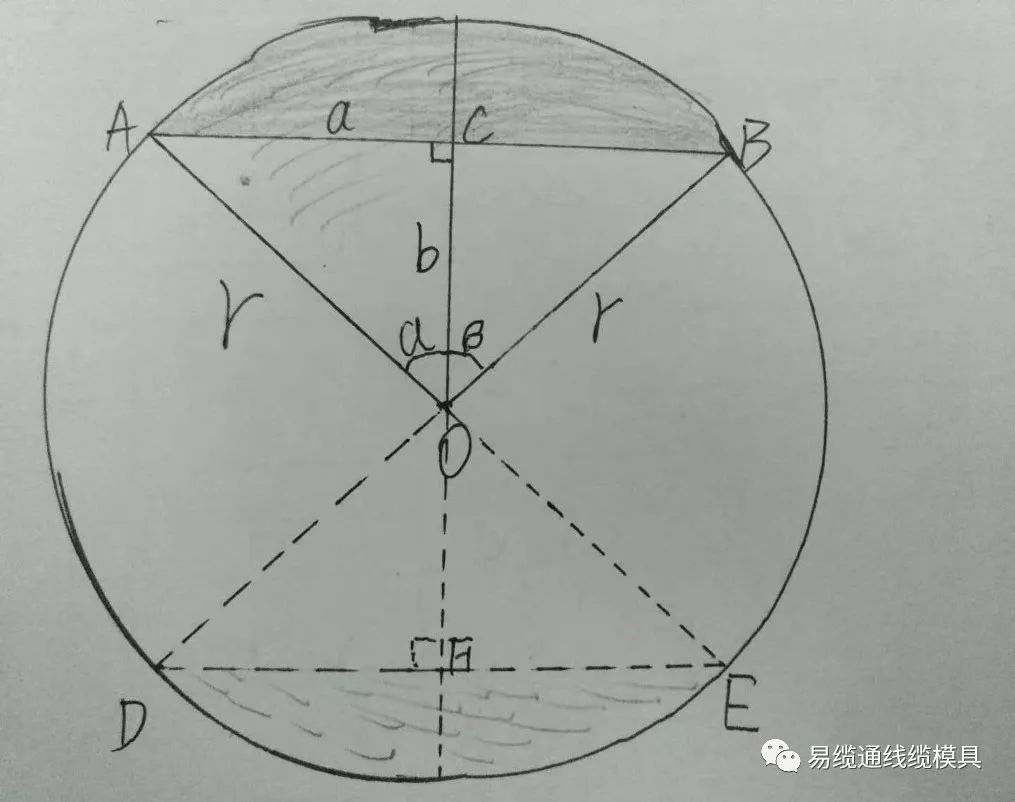

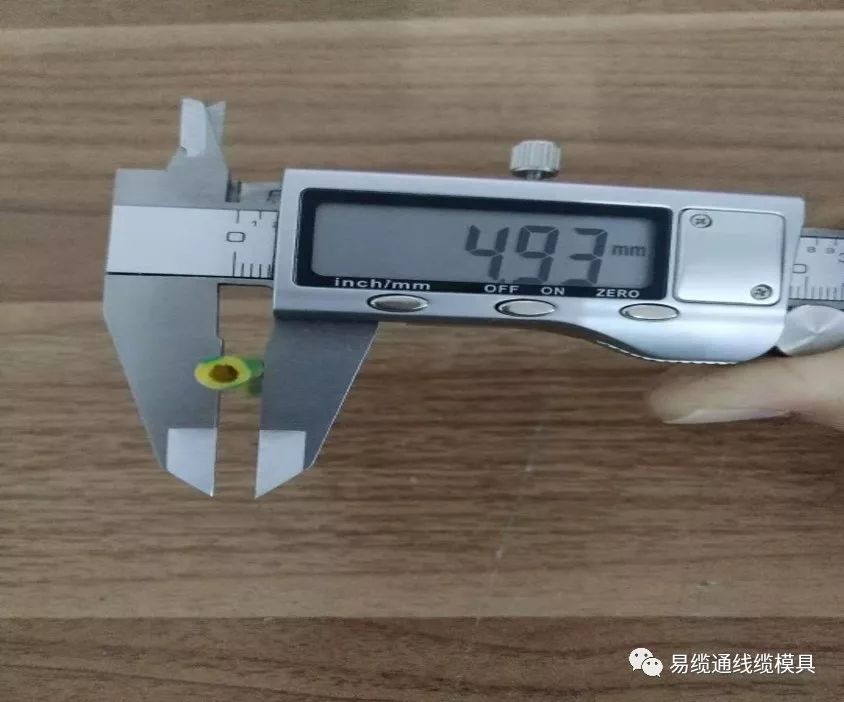

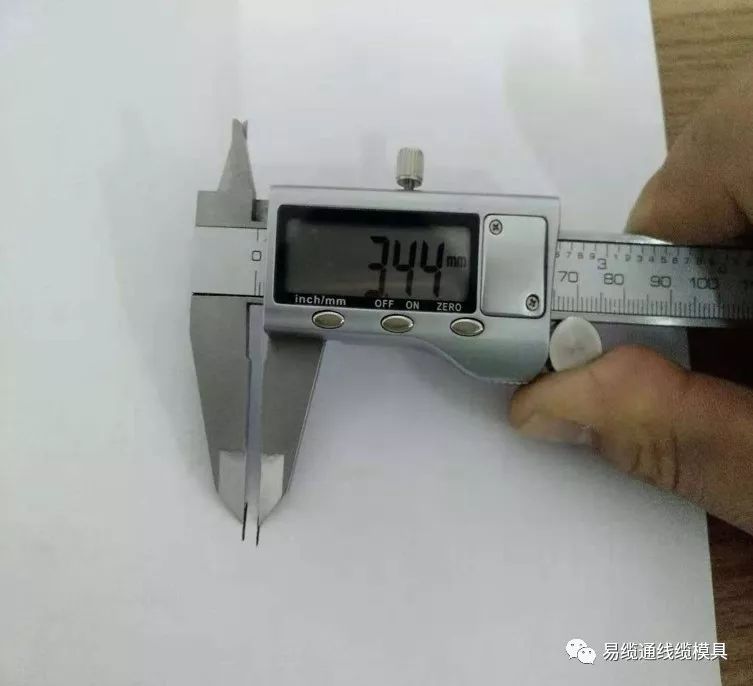

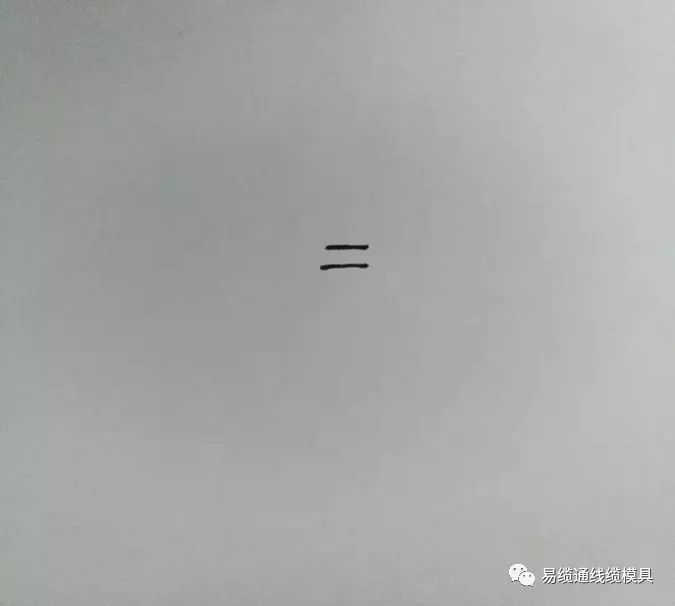

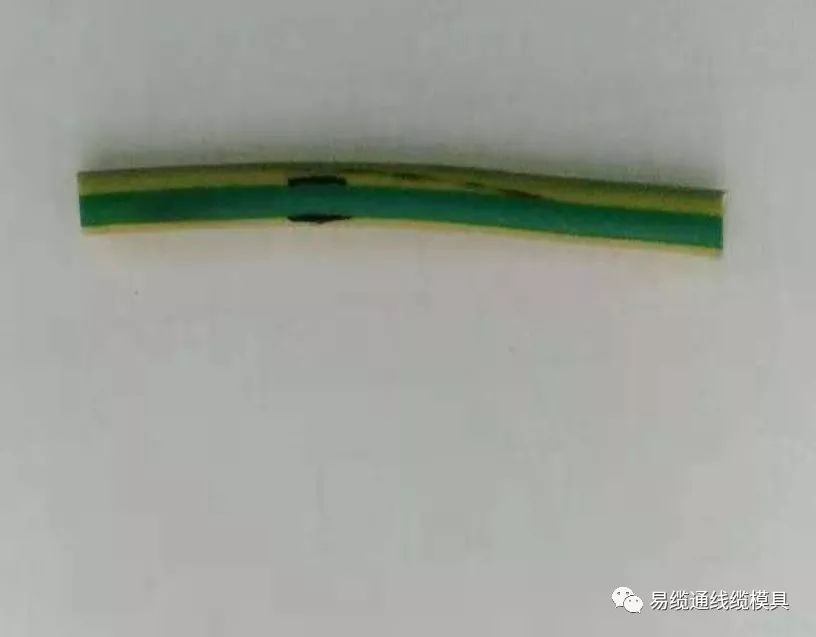

首先获得线的外径,测外径的方法不唯一,可以用卡尺,也可以用测径仪,或者直接从产品工艺标准中获得。 第二步在所测样品上的注条两侧用记号笔画两条线或者点,画的标记要细、小;如果是双注条的可以在两个注条上都做标记也可以分开做标记。当然方法也不是唯一的。 画好线的线平放在干净的白纸上用力压紧把样品滚动一圈,然后就在纸上留下了图中所示的两条线,线的宽度就是注条的弧长。 第二种获得注条弧长的方法,具体操作是用透明胶布贴到线上,然后用记号笔在注条的两边画线就在胶布上留下了两条线,然后撕下来展平就获得注条弧长了。 第三种方式就是在线上做标记,然后用纸质胶布沿着标记线贴一下,撕下下胶布就会在胶布上留下如图的印记,线条宽度就是注条弧长。 通过上面三种方法取好标记后我们用游标卡尺或者钢直尺量取标记宽度。 注条比例的计算 式中: A-注条比例,mm a-注条弧长,mm d-线的外径,mm 第二种方法: 剖面几何计算法,原理是利用数学几何函数公式计算双色对应圆心角占比获得双色占比 图中,AB为双色绿色对应弦长; O为圆心,AO=r为半径,∠AOB为圆心角。 我们需要用来计算而测量的量为AB的长度以及半径r的长度。 测量弦长AB的方法是直接用游标卡尺测量,测量方法如图中所示; 测量时测量脚尖端要紧贴注条边测量,测量时不要用过大力以免出现大的误差。 计算公式 根据正弦公式: 即 运用科学计算器或excel函数ASIN()即可求得α角(要分清算出来的是角度还是弧度)。 AB段绿色占比= 双注条时用同样的方法测得另一边比例,两者相加就是最终结果。
