   选择我们卡尔德电缆的客户可能一直都有个问题,我们提到的拖链电缆足米足平方中的平方究竟是怎么理解,难道就是物理单位平方毫米? 当然,这个是我们为了方便客户选择以及一直以来比较通俗的叫法。下面来点干一点的知识,都是专业的名词解释,可以了解一下,当做多一点的学习。

1、标称截面积

确定导体特定尺寸的数值,但并不受直接测量影响。

注:本标准中导体的每个特定尺寸应符合最大电阻值的要求。
这里是指电缆产品中指定的量值,是用来表述电线、电缆产品的规格型号,仅仅是此规格的代号或名称,便于产品制造过程中的文件及生产管理,对于用户和设计人员来讲便于选择和指导生产及电气设计,但并不要求直接测量其实际截面。

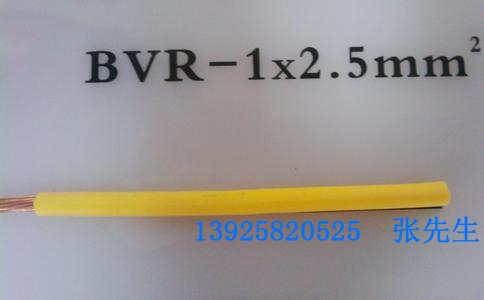

柔性电缆

2、设计截面积


这里讲的设计值指的就是设计截面积。与电线电缆载流量I直接相关的变量是导体电阻R,并非导体的实际截面。当我们考核电线电缆的设计截面或标称截面时,均是考核它的电阻值,而不是测量它的实际截面值。

3、实际截面积

指的是导体的几何截面积,对于电线电缆生产制造者来讲,某标称截面的导体截面究竟设计多大才能满足标准要求,不是指实际截面要大于等于标称截面,而是指此标称截面下的设计截面(电气截面)要满足标准要求,即直流电阻是否满足标准要求,将此作为设计导体实际截面大小的依据。如果选择的导电性能较高的导体材料,那么实际截面可以小一些,反之导体实际截面应大一些。

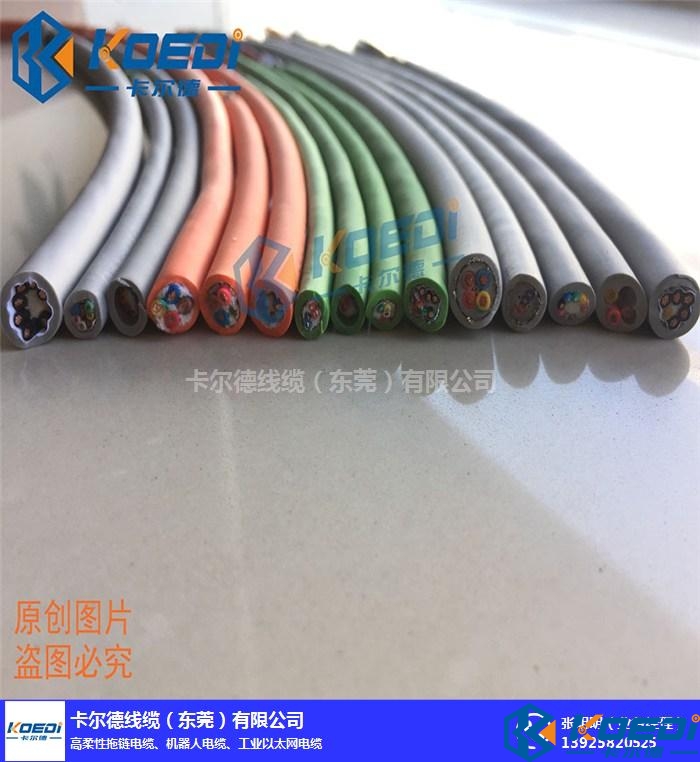

拖链电缆


目前电线电缆各大标准体系的产品标准均采取标称截面积或规格代号来对应区分不同截面的导体。例如IEC标准、欧洲标准和国家标准,采用标称截面积(单位:平方毫米)作为不同截面导体规格的代号,美国标准则采用AWG规格作为代号。其中,对于不同截面规格代号的考核均是通过导体电阻值来要求,而非实际测量导体截面积(注:UL 标准允许测量实际截面积,但采用导体电阻作为仲裁方法)。这里的截面积的表示方式各有各的不同,各有各的标准,当然我们国内的话,还是用我们习惯平方毫米来表示。

电缆产品标准如何界定呢?如何才是合格产品呢?

对于电线电缆产品标准,只要导体能达到所声称的标称截面积对应的最大电阻值要求,导体单线直径或根数满足标准要求即可判定合格。同时,衡量各个型号质量的参考指标是其应满足相应标称截面积的最大电阻值,只要这项指标满足要求,就表明该产品是合格的。如果截面积做的太小,就会造成电阻值不合格。这事实上也相应对截面积进行了考核,只是参考,而不是绝对的。这里要提到的就是,有些厂商为了占有市场,用低价格来吸引客户,但是做出的电缆产品存在着不足平方的做法,各位在购买电缆的时候要擦亮双眼,认真分析和选择正规的拖链电缆厂家,这样才是能从根本上节约成本的做法,而不是选择便宜的产品。

好了,和大家也分享了那么多,相信大家心里也有了一点认识,以后人家问到就不会一头雾水的分不清楚了。有不明白的也可以直接与我们打 13925820525 产品经理张工沟通。
