电线电缆网 > 架空线 裸电线 > 长沙软铜绞线规格标准(完整版)

长沙软铜绞线规格标准 - 无图版

5756653 --- 2018-11-22 17:16:33

1

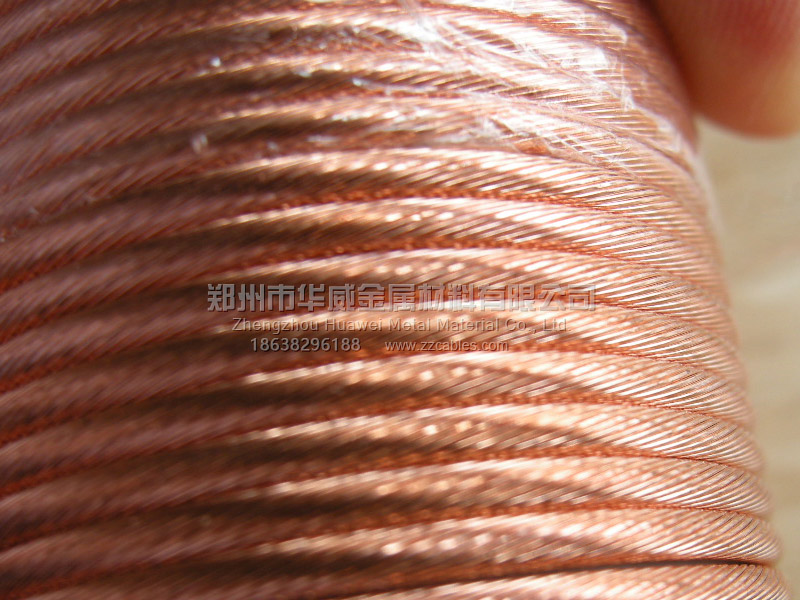

软铜绞线是裸铜绞线的一种,软铜绞线采用多根较细的铜丝,用高速笼绞机退扭绞合,经过一次绞合或者多次复绞形成,股线结构有7股,12股,19股等,复绞结构有7股,19股,27股,37股,61股等,截面可达1000mm2。

合格的软铜绞线圆整顺直结构紧密,不散股,方便各种压接和挤塑加工。通常情况下单丝越细,最终成型的绞线越软。

软铜绞线的技术标准:

节径比要求:

任一绞层的节径比,应不大于相邻内层的节径比。


接头

复绞线中的股线可整股钎焊或熔焊,但任何两个接头间的距离,应不小于1m,且应不影响绞线的外径和柔软性。

伸长率

绞后单线的平均伸长率应大于GB/T3953-2009、GB/T4910--2009所规定的绞前单线的伸长率减去5且至少应大于5

绞后任一单线的最小伸长率应大于GB/T3953-2009、GB/T4910--2009所规定的绞前单线的伸长率减去15且至少应大于5

软铜绞线采用的标准下载:

  • GB/T 12970.1-2009 电工软铜绞线 第1部分:一般规定

  • GB/T 12970.1-2009 电工软铜绞线 第2部分:软铜绞线


软铜绞线相关文档推荐:

  1. 电工软铜绞线

  2. 软铜绞线技术参数

  3. 华威金属铜绞线

软铜绞线和硬铜绞线同属于裸铜绞线,但是用途不同,性能不同,这里有《怎样区分硬铜绞线和软铜绞线》的方法,仅供参考


-- 结束 --
