BTTZ矿物绝缘电缆结构图,矿物绝缘电缆国家标准(GB/T13033-2007),国际电工委员会标准 IEC60702-2002。
矿物绝缘电缆要符合的还有09D101-6《矿物绝缘电缆敷设》标准和JGJ232-2011《矿物绝缘电缆敷设技术规程》,相关书籍可在尾部下载。

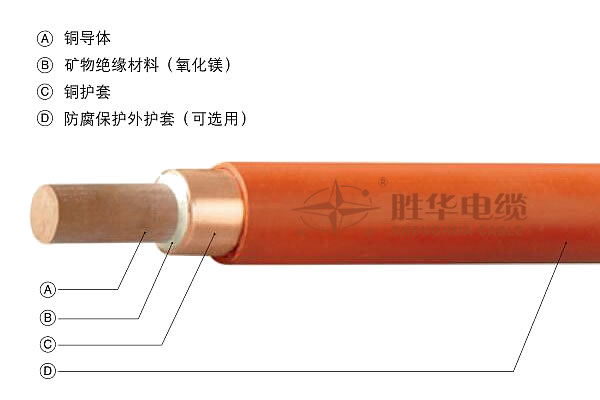

矿物绝缘电缆结构包括:
1.铜导体:符合GB/T3956第1种普通退火铜材料;
2.矿物绝缘层:由紧压成形的粉末状矿物(氧化镁)密实体组成;
3.铜护套:普通退火铜;
4.防腐外护套:可根据用户需求定制,采用PVC或低烟无卤护套料挤塑而成。
矿物绝缘电缆优缺点
1.防火性能优越,自身无法燃烧更不会引发火源。外在火焰燃烧时电缆能正常工作,只要火焰温度不高于铜的熔点温度,火情消除后电缆不用更换并可继续使用;
2.过载能力强,线路过载时,普通电缆会因过载电流或者过电压引发绝缘的发热老化或击穿;而对于矿物绝缘电缆,只要发热温度不达到铜的熔点,电缆不会受损。即便瞬间击穿,击穿点处氧化镁高热也不会形成碳化物,过载消除后,电缆性能不会发生变化;
3.载流量大,由于电缆绝缘材料及结构的特殊性,有较大的载流能力。比如给电缆传输相同的电流量,矿物绝缘电缆可比塑料电缆降低为一到两个截面等级。表1为不同敷设方式 XLPE 绝缘电缆和矿物绝缘电缆载流量对比表;
4.作温度高,绝缘层氧化镁的熔点温度(2853℃)远高于铜的熔点,因而电缆最高工作温度可达 250℃,短时间内可在接近铜的熔点温度的1083℃下继续运行3小时。
5.使用寿命长,由于矿物绝缘电缆是由无机材料组成,因而不会老化,其使用期限最低可达百年以上。且该电缆可伴随设备移位或线路改造而重新拆装、重复使用;
6.弯曲半径小,矿物绝缘电缆经过充分退火后,具有普通塑料电缆所无法可比的可弯曲性。最小弯曲半径仅为电缆外径的2-6倍多,而且可重复、多次弯曲;
7.铜护套另外的作用,矿物绝缘电缆的铜护套可作为保护性导体接地,省了一根保护导体,也就是说4芯电缆可代替5芯使用。
国家建筑标准设计图集中09D101-6:2009《矿物绝缘电缆敷设》第7.7.2和7.7.4条规定:“当需要将电缆铜护套在三相五线回路中作为地线用时,除按正常操作要求进行敷设外,还应正确选择引出的接地线导线截面”, 多拼电缆线除每根单独接地外,还应采用相同截面的接地铜线将每根电缆的接地铜片之间可靠连接” ;

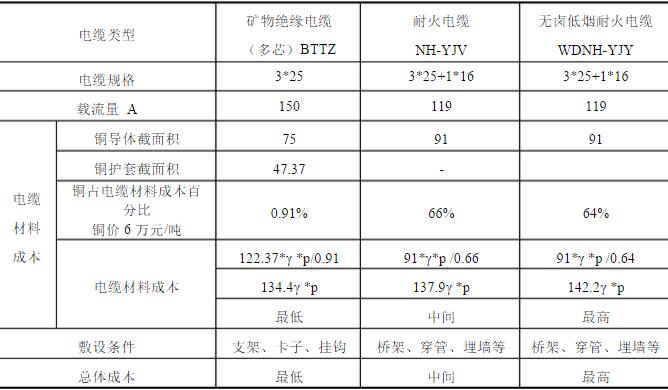

8.敷设方式简单、方便、经济,设计及安装中,矿物绝缘电缆的承载更为简单、方便。《矿物绝缘电缆敷设》里的第8条“引用图集”列举了电缆在多种情况下敷设示意图,图中显示可用支架、卡子、挂钩等直接敷设,如采用桥架敷设,“不必考虑电缆本身的防火、阻火措施”。而塑料电缆则需采用穿管、密封桥架、防火桥架等保护措施。表2、表3为矿物绝缘电缆与云母耐火电缆及低烟无卤耐火电缆进行了成本对比分析表。
表1不同敷设方式 XLPE 绝缘电缆和矿物绝缘电缆载流量对比表
说明:1.表中载流量值来源于GB/T16895.15-2002。
2.多芯XLPE电缆敷设在悬吊的电缆槽盒内载流量参见敷设在木质墙上的导管内载流量。

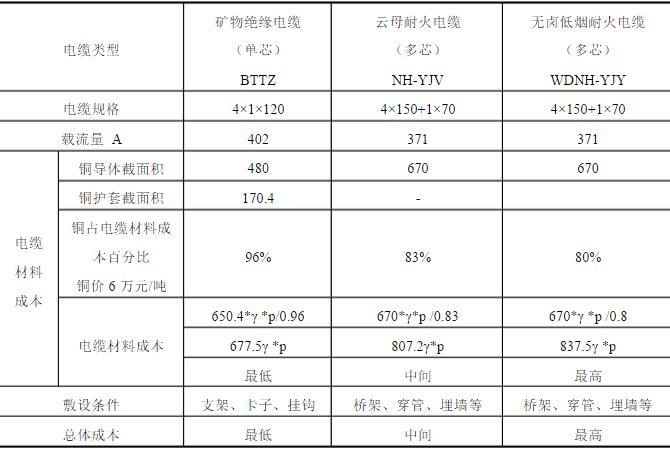

表2单芯电缆成本分析表
注:铜比重为?,铜单价为p,下同。
