随着家庭中高端影音设备的普及,许多家庭都需要用到HDMI线,虽然现在网上购买HDMi线也非常方便,但有时并不一定都适合自己,例如家庭装修布线买现成的HDMI线并不方便穿管。再说了,一些比较有名气的HDMI线价格上也比较坑爹,所以买好HDMI线材和配件,自己亲手动手制作一根HDMI线,也是不错的选择。何况自己亲手制作,一方面能增长知识,另一方面还能增添生活乐趣,获得成就感!呵呵,好处那么多,何乐而不为呢?但是,有些小伙伴马上会说,可是我不会做,该怎么办?

超实用,如何亲自动手制作HDMI线?


呵呵,先别急,下面就给大家详细介绍方法和步骤:

1.准备好制作HDMI线需要的必备工具:40W烙铁、焊锡、剥线钳、热熔胶枪等等。

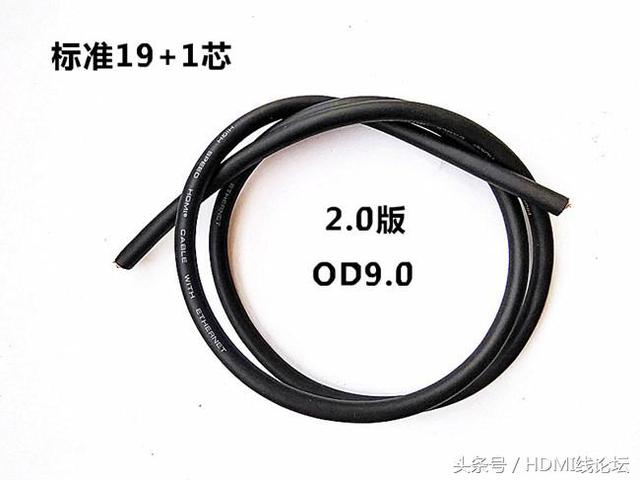

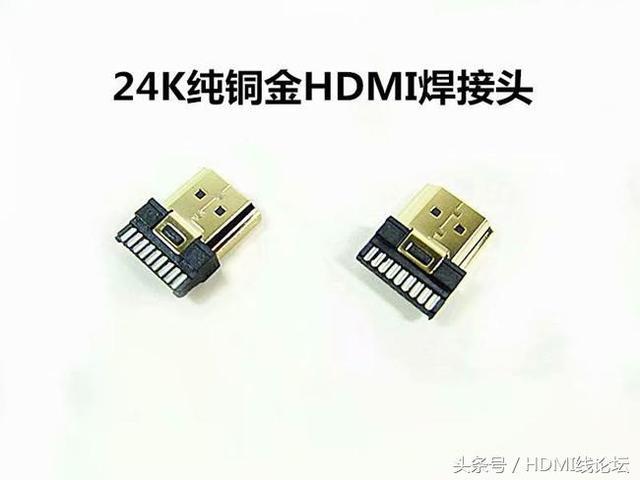

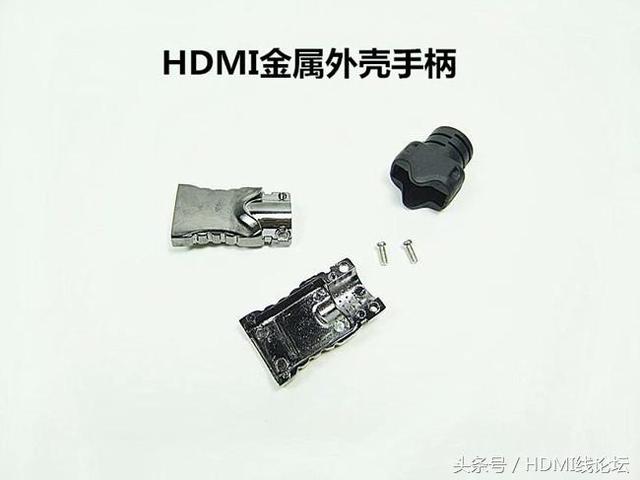

2.购买好线材和配件:国际标准HDMI裸线一根(19+1芯)、24K镀金焊接头两个 、HDMI合金手柄外壳两个。

超实用,如何亲自动手制作HDMI线?


超实用,如何亲自动手制作HDMI线?


超实用,如何亲自动手制作HDMI线?


根据自己实际场景所需要的长度,确定购买几米的HDMI裸线,购线时要注意AWG值和线径大小成反比,数值越小则说明线径越粗,所能承载的电流就越大,支持传输的米数也越长,不过相应的价格也就更贵。一般30 AWG极限传输长度为5-8米,28 AWG极限传输长度为12-15米,26 AWG极限传输长度为18-20米,24 AWG极限传输长度为20-25米,22AWG极限传输长度为25-30米。家庭装修预埋建议大家购买24AWG或22AWG的线材。另外注意线材OD要与手柄外壳的孔径大小一致。

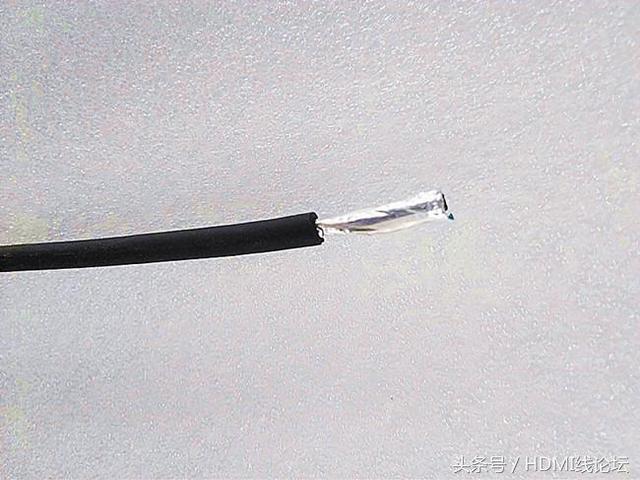

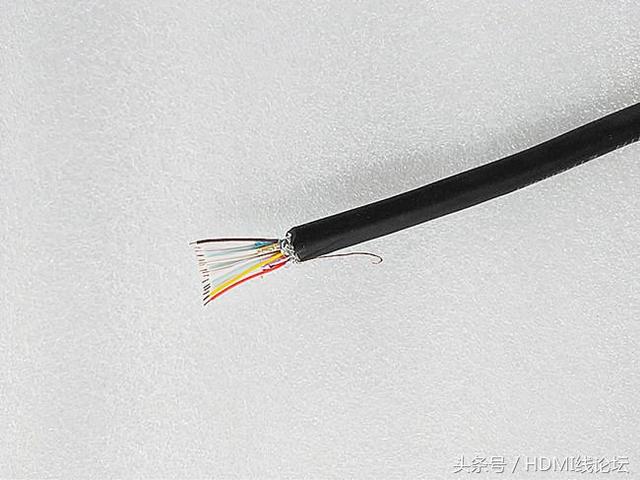

3.剥线:一般工厂大量生产都是使用气动剥皮机脱掉外被,这里我们使用手工剥线钳就行了,脱线长度最大为2CM,剥线时,剪掉多余编织,铝箔,要求修剪 干净,不能剪伤芯线及铜线。焊接芯线要求剥除1mm-2mm的绝缘皮,露出里面的铜丝。

超实用,如何亲自动手制作HDMI线?


超实用,如何亲自动手制作HDMI线?

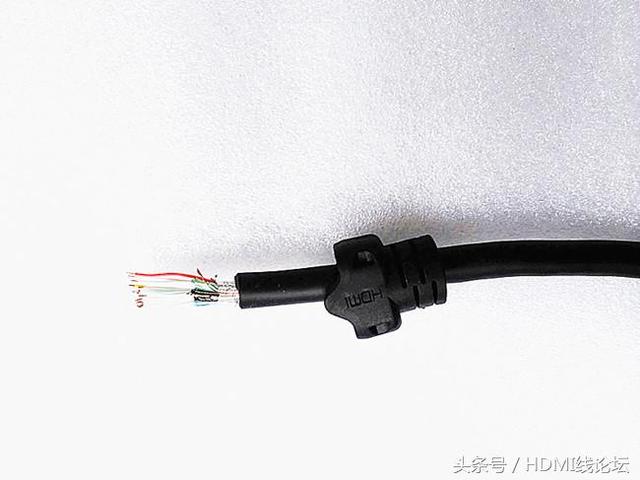

4.穿外壳塑料接头:有些HDMI手柄外壳是整体的,则不需要这步骤。不过个人认为,金属外壳配塑料接头能更好的保护线体不受损伤,色彩上也可以自由搭配。

超实用,如何亲自动手制作HDMI线?

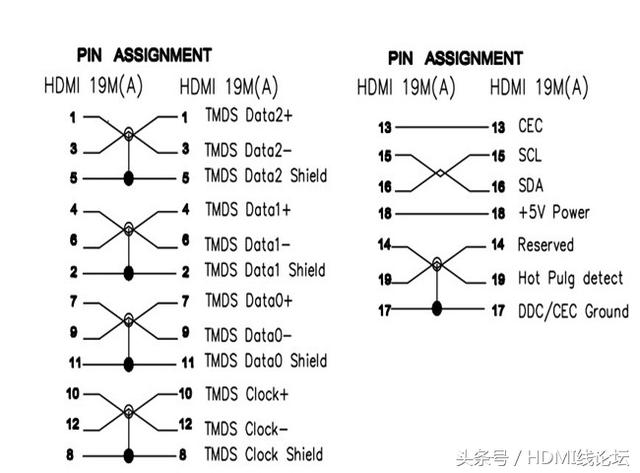

5.焊接:先把每一条线芯铜丝上锡,接着把线芯按照针脚定义顺序一一焊接到24K镀金接头的对应点上,把外地线焊在HDMI头的外壳上,注意不能搞错焊接线序, 焊点要饱满光滑牢固,不能拉尖、虚焊、错焊、漏焊、短路烙、铁不可烫伤接头及线体。

超实用,如何亲自动手制作HDMI线?


超实用,如何亲自动手制作HDMI线?


图片来自网络

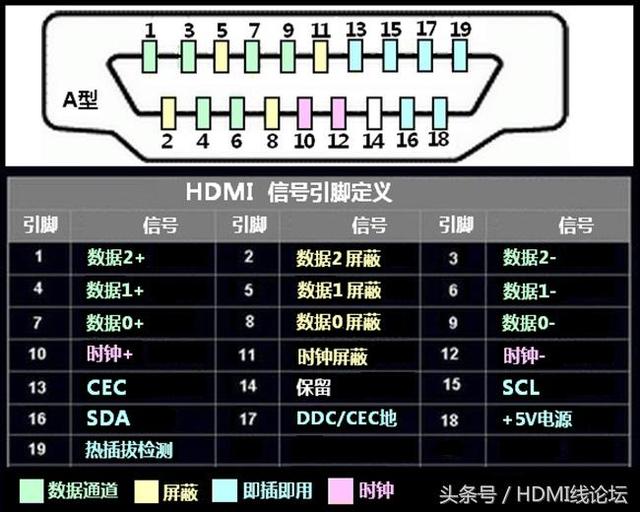

如上图,HDMI A TYPE共19针,其中1-9针为数据信号;10、11、12针为时钟信号;13针为CEC针;14针为空;15针SCL针;16针为SDA针;17针为地;18针+5V电源;19针为热插拔检测。

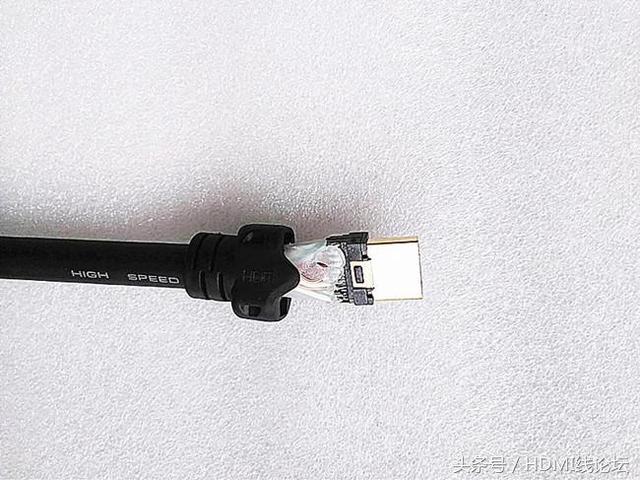

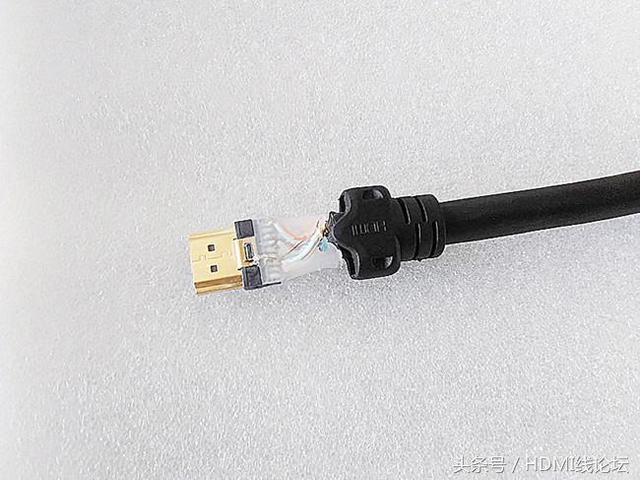

6.打热胶装外壳:要点是需将每根线的间隙充满胶,不要让线与线之间存在空隙,这样使线头更加牢固,也不易折坏和短路,待胶基本干后,再打一层热胶,注意在打胶后立即套上外壳,这样才能与外壳粘住不松动更加结实耐用。

超实用,如何亲自动手制作HDMI线?


超实用,如何亲自动手制作HDMI线?


超实用,如何亲自动手制作HDMI线?

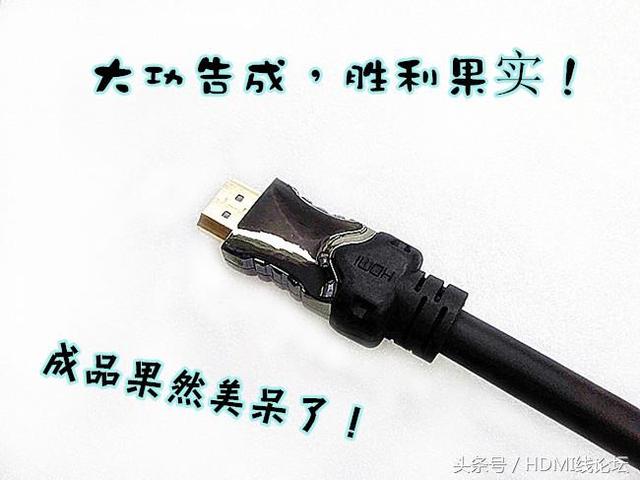

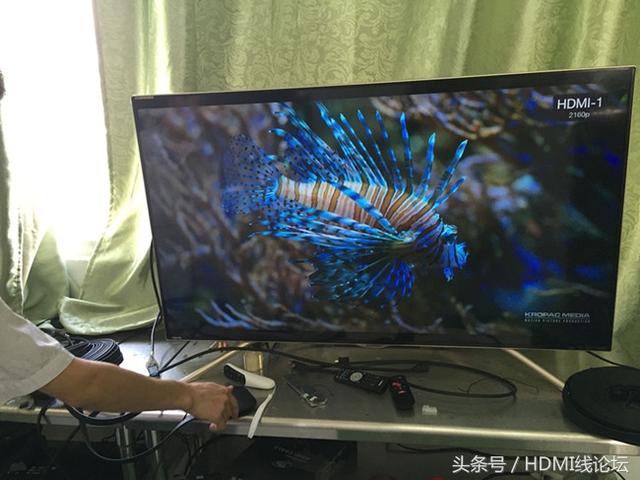

7.开始试机:试机时若画面清晰流畅,没有噪点、雪花,说明大功告成,美好的生活从此开始,每天尽情享受视觉盛宴吧!

超实用,如何亲自动手制作HDMI线?

呵呵,介绍完毕,大家都会做了吗?需要相关配件的话,可以到中山市鸿森电子有限公司1688批发网站直接购买哦,

当然若你嫌制作麻烦,但有急需要用的话,直接从我们网站购买HDMI线成品也是不错的选择!

zsms --- 2018-09-26 15:49:03

2

哈哈!嗯,有这手艺不得了,还是买你的吧!
xerxes --- 2018-09-28 11:25:12

3

欢迎欢迎!

yvhkdv --- 2019-07-25 14:27:15

4

这个内膜缺料,另外现在实测都会使用小米盒子或者苹果盒子测试了。
ypc --- 2019-11-29 07:53:13

5

牛比
