多股绞线内导同轴电缆中参数K的含义？ - 简版

1366830886
楼主
2018-09-21 15:57:52

如题，K叫绞线内导有效直径系数，它的由来是什么？跟股数N的具体关系式是什么？我网上查不到这个参数的资料，谢谢，求告知，不胜感激！

Danielle
1 楼
2018-09-22 08:16:19
可以参考《电线电缆手册 第1册 (第2版)》第1122页，里面有详细的介绍！！！如果你是从网上下载的这本手册，实际页面在1144页。如下载不了，私聊！！！
lsdb2008
2 楼
2018-09-22 08:39:55
见电线电缆手册，里面有。
1366830886
3 楼
2018-09-25 08:47:16

好的，谢谢，我再查一下那页看看。

1366830886
4 楼
2018-09-25 10:03:06

你好，我从公司找到的书籍中有这一页，但是书中的系数跟我想知道的那个等效直径系数差蛮多的。

1366830886
5 楼
2018-09-25 10:16:15

点回复回复不了楼层的单人，我想知道的看图吧。


1366830886
6 楼
2018-09-25 13:47:30
Danielle:

可以参考《电线电缆手册 第1册 (第2版)》第1122页，里面有详细的介绍！！！如果你是从网上下载的这本手册，实际页面在1144页。如下载不了，私聊！！！

怎么私聊？

几百米
7 楼
2018-09-25 15:50:04
可以截图发上来啊
1366830886
8 楼
2018-09-26 08:51:14
几百米:

可以截图发上来啊

会一直显示文件大小超出，有办法压缩图片大小吗？我还只是手机拍摄的呢！

1366830886
9 楼
2018-09-26 09:08:10

大神帮我看一下，图来了，是以下这种情况的系数，我翻了下手册上的，貌似跟我想了解的是一个概念吗？


1366830886
10 楼
2018-09-26 09:11:41

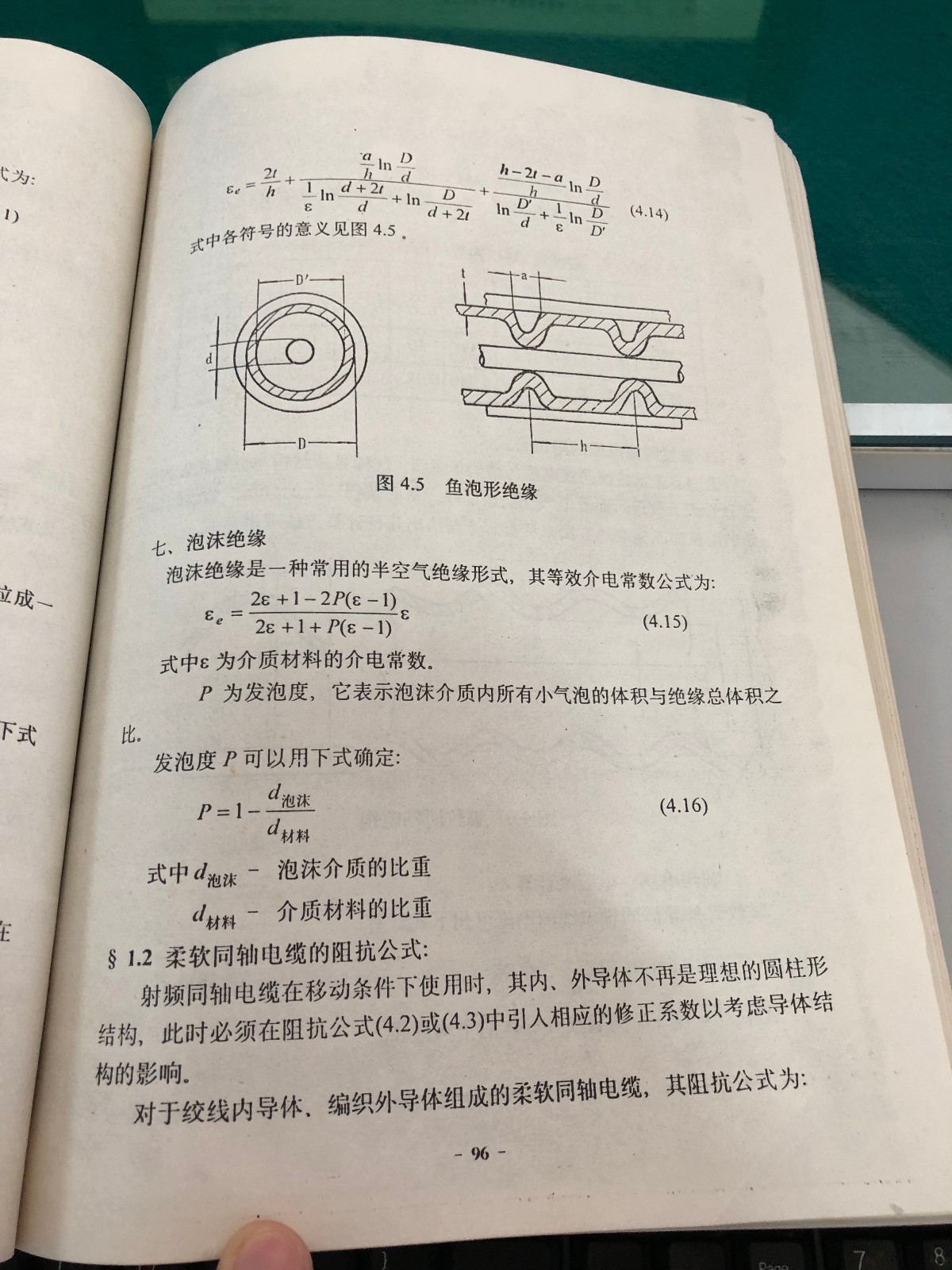

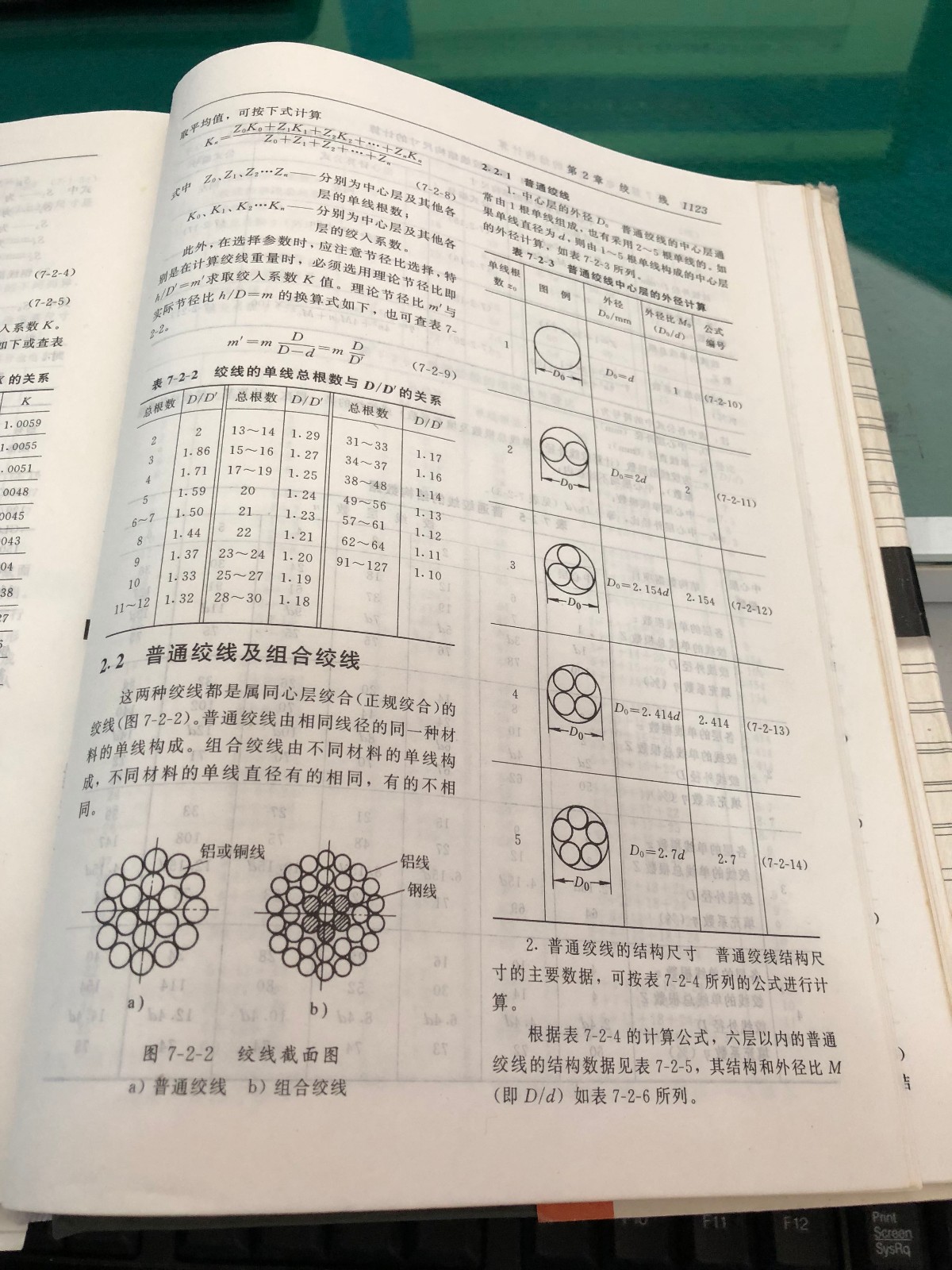

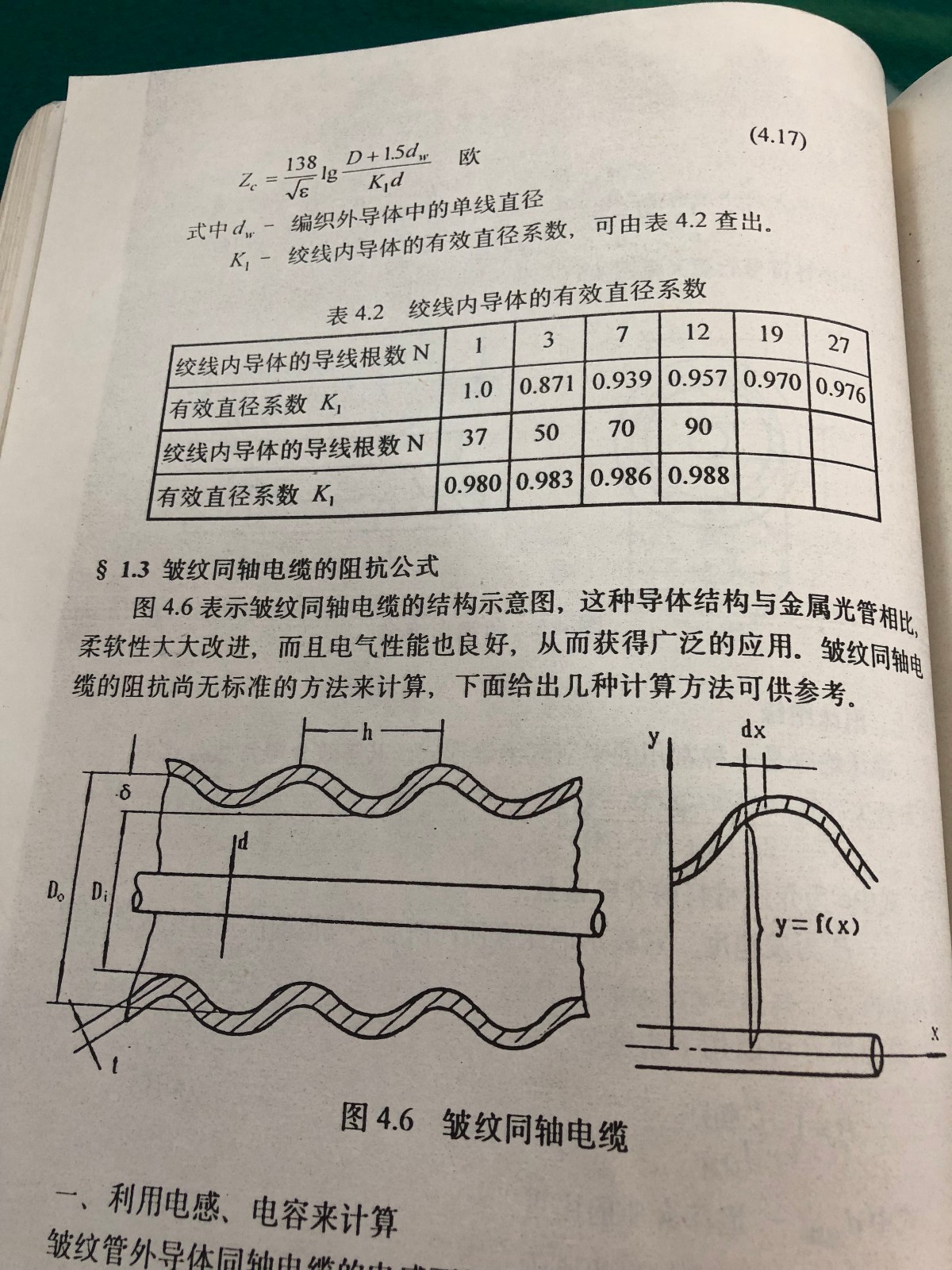

比如说 N=3，最上面两张图，是我公司的书籍，上面显示K是0.871，而下面两幅是手册里的，你看这个什么直径比例是2.154，而且第三幅里面也没有低于1的那种参数。
1366830886
11 楼
2018-09-26 09:12:31
lsdb2008:

见电线电缆手册，里面有。

图在本帖中，恳请解答一下不？

1366830886
12 楼
2018-09-26 09:13:13
几百米:

可以截图发上来啊

已发于帖子内了，烦请帮我看一下是不是理解有偏差？

1366830886
13 楼
2018-09-26 09:13:25
Danielle:

可以参考《电线电缆手册 第1册 (第2版)》第1122页，里面有详细的介绍！！！如果你是从网上下载的这本手册，实际页面在1144页。如下载不了，私聊！！！

已发于帖子内了，烦请帮我看一下是不是理解有偏差？

几百米
14 楼
2018-09-26 09:23:21

2个公式的适用范围不一样啊，后一个是由单线求绞合外径理论值

1366830886
15 楼
2018-09-26 09:30:51
几百米:

2个公式的适用范围不一样啊，后一个是由单线求绞合外径理论值

那请问一下，我上面两张图中：柔软同轴电缆的阻抗公式中等效直径系数K和股数N的关系式知道怎么来的吗？

xyzabc1912
16 楼
2018-09-27 10:34:22
你公司的是什么什么书，自己人编的？
1366830886
17 楼
2018-09-27 16:48:34
xyzabc1912:

你公司的是什么什么书，自己人编的？

应该不是自己编的吧，我感觉。以下是封面内容：


                射频电缆设计手册


                汪祥兴 编著



               电子工业部第二十三研究所

              上海三实通信传输技术公司

               一九九六年六月

1210707738
18 楼
2018-10-23 08:53:48
上面的是计算束丝外径的修正系数,下面的是计算我们通常说的几倍的节距,一个是计算束丝外径,一个是计算绞距倍数,当然不一样了,最后一张图是计算绞线中绞入系数,通俗的说就是一米线绞合过程中会吃多少米!
1366830886
19 楼
2018-10-24 08:54:23
1210707738:

上面的是计算束丝外径的修正系数,下面的是计算我们通常说的几倍的节距,一个是计算束丝外径,一个是计算绞距倍数,当然不一样了,最后一张图是计算绞线中绞入系数,通俗的说就是一米线绞合过程中会吃多少米!

多谢解答，多谢！

- 本帖结束 -
