矿物绝缘电缆BTTZ与其他防火电缆对比

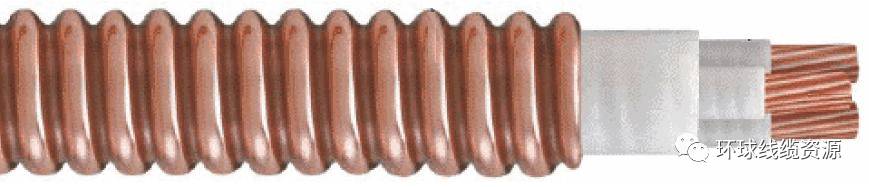

BTTZ 矿物绝缘电缆（GB/T 13033-2007）

产品结构

1. 铜导体：符合GB/T 3956第1种普通退火铜材料；

2. 绝缘层：由紧压成形的粉末状矿物密实体组成；

3. 护套：普通退火铜；

4. 外护套：可根据用户需求配制，采用PVC 或低烟无卤护套料挤塑而成。 产品特点：

1. 防火性能优越，电缆不但自身无法燃烧，也不会引发火源。即使有外在火焰的烧烤，电缆仍可正常工作，而且只要火焰温度低于铜的熔点温度，火情消除后，电缆无需更换，仍可继续使用；

2. 过载保护能力强，线路过载时，塑料电缆会因过电流或过电压而引发绝缘发热老化或击穿；而对于矿物绝缘电缆，只要发热达不到铜的熔点温度，电缆不会受损。即使瞬间击穿，击穿点处氧化镁高热也不会形成碳化物，过载消除后，电缆性能不会产生变化；

3. 载流量大，由于电缆绝缘材料及结构的特殊性，使得矿物绝缘电缆具有较大的载流能力。传输相同的电流量，矿物绝缘电缆可比塑料类电缆降低一到两个截面等级。表1为不同敷设方式XLPE 绝缘电缆和矿物绝缘电缆载流量比较表；

4. 作温度高，绝缘层氧化镁的熔点温度（2853℃）远高于铜的熔点，因而电缆最高工作温度可达250℃，短期可在接近铜的熔点温度1083℃下继续运行。

5. 使用寿命长，由于电缆由无机材料组成，因而不会老化，其使用期限最低达百年以上。且该电缆可伴随设备移位或线路改造而重新拆装、重复使用；

6. 弯曲半径小，电缆经充分退火后，具有一般塑料电缆所无法比拟的可弯曲性。最小弯曲半径仅为电缆外径的2-6倍，而且可重复、多次弯曲；

7. 铜护套接地可省一根保护线，矿物绝缘电缆的铜护套可作为保护性导体接地，省掉了一根保护导体, 也就是说4芯电缆可以代替5芯使用。

09D101-6：2009《矿物绝缘电缆敷设》第7.7.2和7.7.4条规定：“当需要将电缆铜护套在三相五线回路中作为地线用时，除按要求进行敷设外，还应正确选择引出的接地线导线截面”，“多拼电缆除每根单独接地外，还应采用相同截面的接地铜线将每根电缆的接地铜片之间可靠连接” ；

8. 敷设方式简单、方便、经济，设计及安装中，矿物绝缘电缆的承载更为简单、方便。国家建筑标准设计图集09D101-6：2009“矿物绝缘电缆敷设”第8条“引用图集”列举了电缆在多种情况下敷设示意图，图中显示可用支架、卡子、挂钩等直接敷设，如采用桥架敷设，“不必考虑电缆本身的防火、阻火措施”。而塑料电缆则需采用穿管、密封桥架、防火桥架等保护措施。表2、表3为矿物绝缘电缆与云母耐火电缆及低烟无卤耐火电缆进行了成本对比分析表。

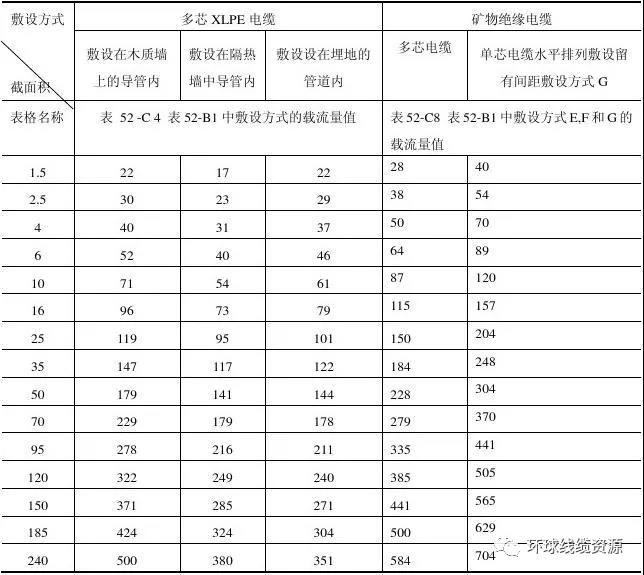

表1 不同敷设方式XLPE 绝缘电缆和矿物绝缘电缆载流量比较表

说明：1. 表中载流量值来源于GB/T16895.15-2002。 2. “表格名称”及其内容来自GB/T16895.15-2002

2. 多芯XLPE 电缆敷设在悬吊的电缆槽盒内载流量参见敷设在木质墙上的导管内载流量。

表2单芯电缆成本分析表

注：铜比重为?，铜单价为p ，下同。

YTTW 柔性防火电缆

产品结构

1. 铜导体（绞合导体）；

2. 绝缘层（云母带）；

3. 铜护套（铜带纵包氩弧焊焊接轧纹）；

4. 外护套（可根据用户需求配制PVC 或LSF ）。

对比说明

1. 由于该产品的结构、工艺和组成材料均存在先天性、无法弥补的缺陷，性能还不如传统的耐火电缆，更无法与矿物绝缘电缆相比；

2. 首先，该电缆不称为“矿物绝缘电缆”，且没有设计规范支持；

3. 铜带纵包成管状焊接时，铜带与绝缘层必须有间隙，铜管轧纹后未进行热处理，铜护套不但留有变形应力，而且其自身也变得很硬。铜护套波纹转折处为应力聚集处，同时焊接过程中铜带与绝缘层必须留有间隙，因此该电缆在使用中护套层首先会起皱，继而便是开裂。；

4. 云母带在有机耐火电缆中只能作为耐火层，而不是作为绝缘层，因为其绝缘性能、散热性能不如交联聚乙烯。而且易吸湿，受潮后两头绝缘迅速下降，无法处理，只有不断剪掉；

5. 在持续高温燃烧的条件下起绝缘和耐火作用的云母会呈粉末状脱落，玻璃丝布会变硬变脆，而由于YTTW 电缆结构的特点，护套和绝缘层之间有相当大的空隙，为脱落的云母粉末提供了空间，这样在外力的冲击作用下非常容易造成电路短路。铜护套与绝缘层之间有间隙也会导致电缆不防水、防爆、防可燃气体的侵入。

BTLY 防火电缆

产品结构

1. 绞合铜导体；

2. 云母包带绝缘层；

3. 铝护套；

4. PE 隔离层；

5. 耐火层；

6. 无纺布；

7. 耐火层；

8. 细钢丝绞合层；

9. 无纺布；

10. 低烟无卤护套

对比说明

1. 首先，该电缆不称为“矿物绝缘电缆”，且没有设计使用规范支持；矿物绝缘电缆有国家标准GB/T13033-2007、国际电工委员会标准IEC60702-2002； 有09D101《矿物绝缘电缆敷设》标准和JGJ232-2011《矿物绝缘电缆敷设技术规程》；

2. 由于电缆隔氧层需要很厚，电缆外径是同规格矿物绝缘电缆2倍以上；

3. 铝护套厚度1mm 以上，很硬，铝的延展性差，导致电缆弯曲性能差；

4. 为了通过喷淋冲击试验，用细钢丝作为加强层，单芯易产生涡流；

5. 接头为铝质材料，铝氧化后不导电，对接头来说是致命的。实际环境中，铝的氧化膜是疏松的，极易风化、流失，导致铝不断被腐蚀，不防火。

做过实验和实际安装使用后你就明白这几种电缆到底怎么样了。发帖客观点好

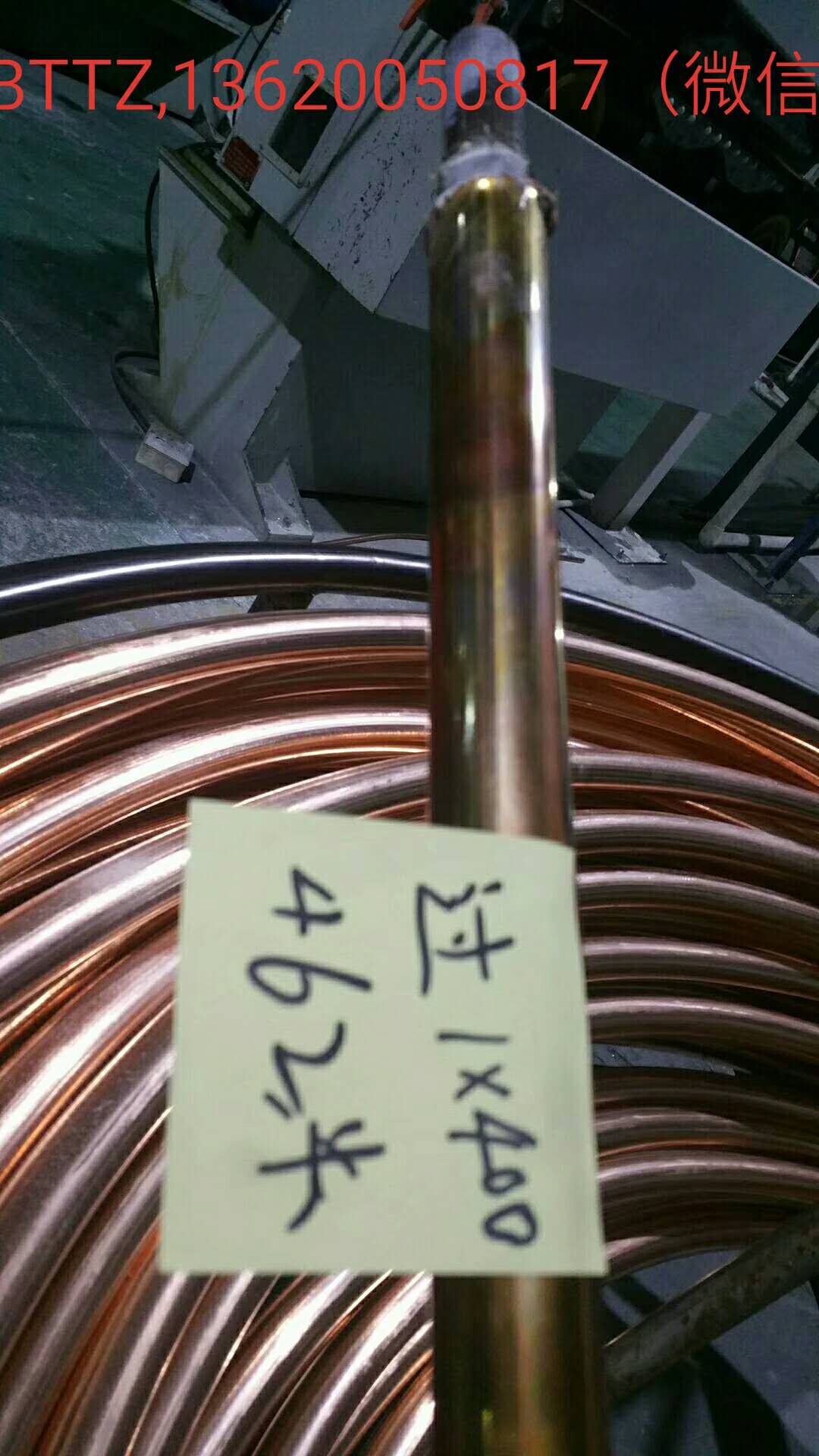

BTTZ现在最新技术都不需要接头啦，1*400可以做到460多米的长度，你认为还需要接头吗？
